Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

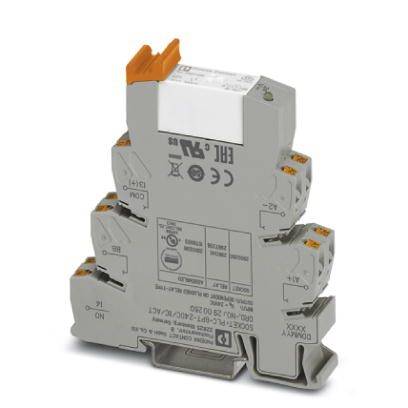

Grå elektrisk kopplingsrelä med orange spak ovanpå, visar flera anslutningsklämmor och teknisk dataskrift på framsidan.

Liknande avbildning

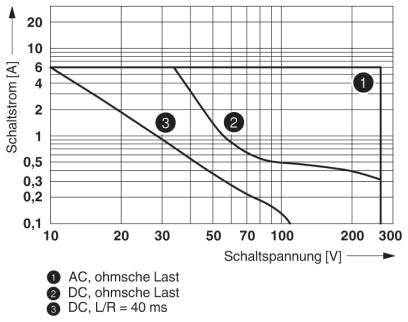

Diagram visar frånkopplingskarakteristiker: 1) AC, ohmsk last, 2) DC, ohmsk last, 3) DC, L/R = 40 ms. Axlar: Strömbrytarström [A], Strömbrytarspänning [V].

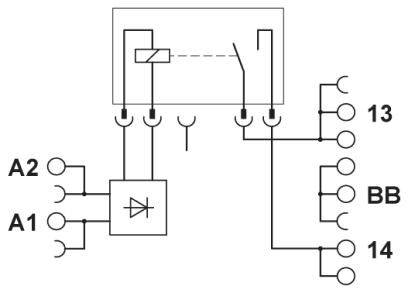

Kopplingsschema för ett relä med spoleanslutningar A1, A2 och kontaktanslutningar 13, 14, BB. Diadsymbol närvarande.

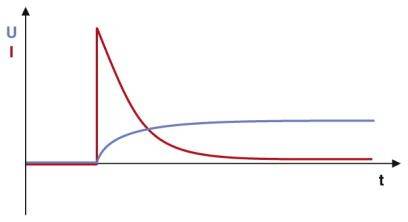

Spännings- och strömkurva i en RC-krets. Diagrammet visar tidsutvecklingen för spänning (blå) och ström (röd) över tid t.

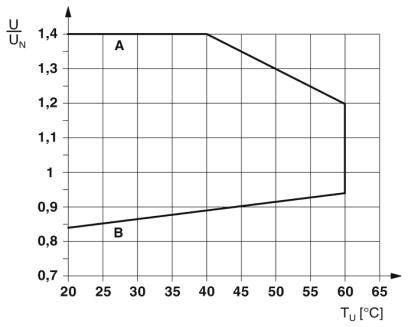

Diagrammet visar beroende mellan spänning (U/UN) och temperatur (TU) i grader Celsius. Linjerna A och B sträcker sig från 20°C till 65°C och visar spänning från 0,7 till 1,4.

1/5

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

1 NO

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans fre. 9 okt.

78 Styck

Visa alternativ

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

Toal (311,20 kr / stycken)

3 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,43 W.
Brytspänning max. 250 V AC/DC
Brytspänning minimum: 12 V (vid 100 mA)
Brytström minimum: 100 mA (vid 12 V DC)
Inkopplingsström maximalt 165 A (20 ms)
Frånslagseffekt (resistiv last) max:
144 W (vid 24 V DC, observera kontaktstämpling)
58 W (VID 48 V DC)
48 W (VID 60 V DC)
50 W (VID 110 V DC)
80 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,2 A (VID 110 V, DC13)
0,2 A (VID 250 V, DC13)
6 A (VID 24 V, AC15)
6 A (VID 120 V, AC15)
6 A (VID 250 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Säker separering, förstärkt isolering
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: PLC-RPT- 24DC/ 1ICT/ACT

Anslutning: Push-In-klämma

Svarstid: 8 ms

Falltid: 10 ms

Kontakttyp: 1 NO

Kontaktmaterial: AgSnO2

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Max. bryteffekt: 1500 VA

Mekanisk livslängd: 3 x 10⁷ omslagscykler

funktioner: med LED

: Reläskyddstyp RT II

Max. temperatur: +60 °C

Min. temperatur: -40 °C

Längd: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 14 x 80 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Beskrivning

PLC-GRÄNSSNITT för hög startström, bestående av grundklämma PLC-BPT.../. 1IC/ACT med Push-in-anslutning och jackbara miniatyrrelä för montering på bärskena NS 35/7,5, max. ström upp till 800 A, 1 slutare, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
