Name: Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sockelmodul 230 V/AC
Brand: Phoenix Contact
SKU: 3562513
Availability: SoldOut

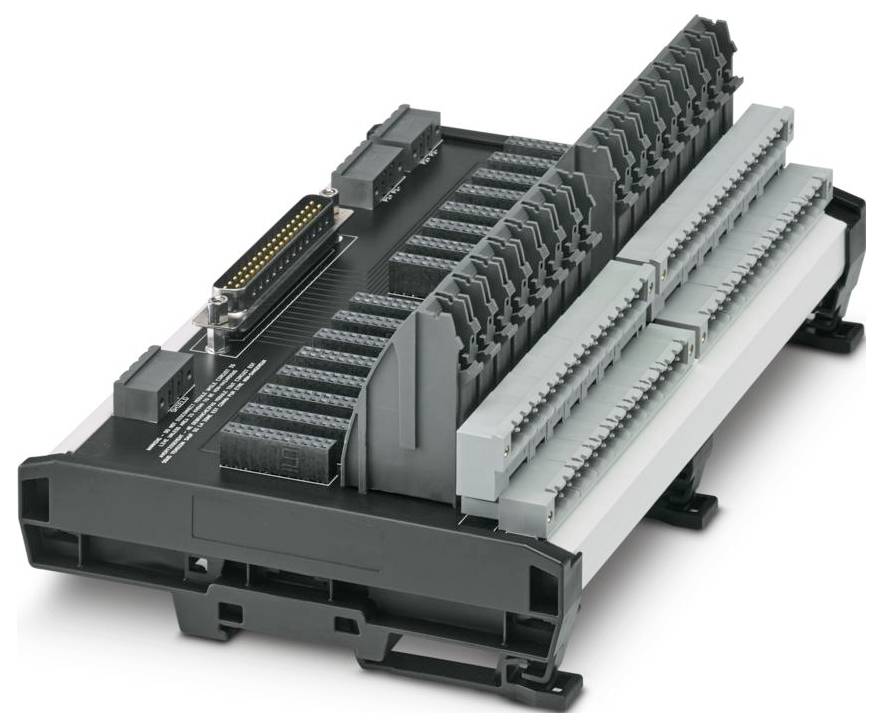

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sockelmodul 230 V/AC-0

Liknande avbildning

Datablad (PDF)

Utgått

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Toal (3 512,00 kr / stycken)

3 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: VIP i/O-Marshalling
Poltal: 37
Anslutningstyp D-SUB-stiftlist
Bredd: 199 mm
Höjd: 142,3 mm
Djup: 78 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -40 °C ... 70 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
Höjdnivå: 2000 m
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II, III.
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 0 %... 95 % (ingen kondensbildning)
Montering: Valfritt på 35 mm skena enligt en 60715
ATEX ATEX
IECEx: IECEx
Märkning: Klass i, div. 2 GROUPS A, B, C, D T4
Klass i, zon 2, AEx ec IIC T4 GC
Ex ec IIC T4 GC
Anslutning enligt norm: IEC /en
Certifikat CSA 22CA80084549X
Artikelmått: Artikelmått
UKEX: UKEX
Statusindikering: Nej
Antal kanaler: 16
Driftspänning maximalt Umax: 30 V DC (P2- och fältklämmor);230 V AC (P2- och fältklämmor);30 V DC (P1-klämmor);30 V DC (D-SUB)
Statusindikering: nej
Säkerhetsdata: Säkerhetsdata
Ingångsspänning UI: 30 V (per kanal)
Induktivitet Li-0 MH
Kapacitet CI: 0 µF
Säkerhetsteknisk maximalspänning UM 253 V AC
Ingångsström II:1 A (per kanal)
CSA, USA/Canada: CSA, USA/Kanada
Antal anslutningar: 1
Max. Tillåten strömbelastning per gren: 3 A (fältsignal);1 A (styrningskontakt)
Fältnivå: Fältnivå
Styrplan: Styrplan
Max. Tillåten ström 15 A (P1- eller P2-klämmor)
Max. Tillåten summaström, 15 A (per modul)

Typ av produkt: Sockelmodul

Display: Nej

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 - 30, 230 V/DC, V/AC

Driftspänning max.: 30 V/DC
230 V/AC

Driftspänning: 230 V/AC

Höjd: 142.3 mm

Längd: 78 mm

Bredd: 199 mm

: IP20

Mått.: (L x B x H) 78 x 199 x 142.3 mm

Tillverkarnr.: 1065476

Typ: BASE-MSTB/D37M/16CH/EX

Montering (specifikationer): Skenmontering

Max. omgivningstemperatur: 70 °C

Min. omgivningstemperatur: -40 °C

Ex Zone: 2

Innehåll: 1 st

Djup: 78 mm

Märkström: 15 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sockelmodul 230 V/AC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sockelmodul 230 V/AC

Beskrivning

16-kanalig VIP i/O-Marshalling-baselement med 37-polig D-SUB-kontakt för universell användning. Instickbara fält- och leveransklämmor finns som tillbehör. Du kan välja mellan skruv- eller push-in-anslutningsteknik.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
