Name: Phoenix Contact AXL SE PD16 GND 1337224 Potentialfördelare 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

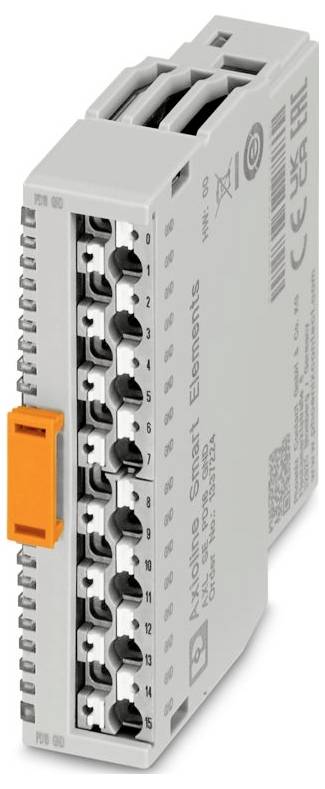

En industriell elektronisk modul med märkta anslutningar och ett orange klämme, används för intelligenta styrsystem.

Liknande avbildning

Datablad (PDF)

Utgått

Toal (295,20 kr / stycken)

295,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Axioline smart Elements
konstruktion: Modulär
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,25 mm²... 1,5 mm²
Ledararea styv: 0,25 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 14,9 mm
Höjd: 62,2 mm
Djup: 62 mm
Miljöförhållanden
Skyddsklass IP20 (ej från UL värderad)
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Monteringssätt: Insticksmontering ( smart element-kortplats)
Isolationsegenskaper: Isoleringsegenskaper
ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Uppförd på förteckningen: 15 mars 2014
Avisoleringslängd: 8 mm
Monteringsposition: Se system där du använder Smart smart element.
Överföringshastighet: Se system där du använder smart element smart-enheten.
Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
Maximal effektförlust vid nominellt förhållande 0 W.
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Antal gränssnitt: 1
Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Strömförbrukning: Min. 0 mA (utan ansluten kringutrustning)
Ledaranslutning: Ledaranslutning
Skyddskrets: Överspänningsskydd | se system, i vilket du använder smart element.;polvändningsskydd | skyddsdiod mot omvänd polaritet
Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
Obs! För anslutningstyp: Observera information om ledarareder i användarhandboken "Axioline Smart Elements smart elements".
Särskilda egenskaper: GND
Matningsspänning: 24 V DC (via Card-Edge-kontakt)
Modul: Modul
ID-kod (hex): None
Processdatakanal: 0 bitar
Inmatningsadressutrymme: 0 Byte (alla system utom PROFIBUS);1 Byte (PROFIBUS)
Utadressutrymme 0 Byte
Behov av parameterdata: 1 byte
Behov av konfigurationsdata: 6 byte
Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 50 Hz, 1 min.
smart element-gränssnitt: smart element-gränssnitt
Potential: Logikförsörjning av Smart Elements smart Elements (USE): Potential: Logikförsörjning av smart Elements (USE)
Potential: Perifer försörjning (up): Potential: Perifer försörjning (up)
Provspänning: Försörjning logik / 24-V-försörjning (kringutrustning): 500 V AC, 50 Hz, 1 min.
Provspänning: Försörjning logik/funktionsjord: 500 V AC, 50 Hz, 1 min.
Kringutrustning: Kringutrustning

Typ av produkt: Potentialfördelare

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 V/DC (min)

Driftspänning: 24 V/DC

Höjd: 62.2 mm

Längd: 62 mm

Bredd: 14.9 mm

: IP20

Mått.: (L x B x H) 62 x 14.9 x 62.2 mm

Tillverkarnr.: 1337224

Typ: AXL SE PD16 GND

Utförande: modulär

Montering (specifikationer): Stickmontering ( smart uttag)

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3583045 Phoenix Contact AXL SE PD16 GND 1337224 Potentialfördelare 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3583045 Phoenix Contact AXL SE PD16 GND 1337224 Potentialfördelare 24 V/DC

Beskrivning

Axioline smart Elements, potentialfördelningsmodul, GND, kapslingsklass IP20

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Axioline smart Elements, potentialfördelningsmodul, GND, kapslingsklass IP20
