Liknande avbildning

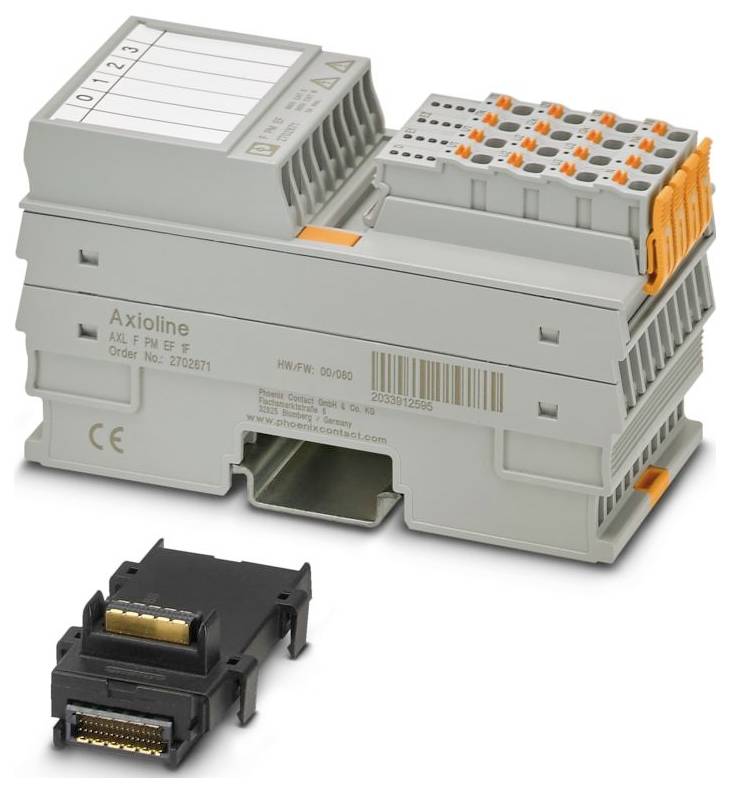

Phoenix Contact AXL F PM EF 1F 2702671 Funktionsmodul 5 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (7 112,00 kr / stycken)
7 112,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Axioline F
- Konstruktion: Blockmodulär
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 1,5 mm²...
- Ledararea styv: 1,5 mm²...
- Ledararea AWG 16
- Bredd: 53,6 mm
- Höjd: 126,1 mm
- Djup: 65,5 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 60 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Föroreningsgrad: 2
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Utseende anslutning: Axialoline F-kontakt
- Avisoleringslängd: 8 mm
- Montering: Valfri (ingen temperatur-nedstämpling)
- Överföringshastighet 100 Mbit/s.
- Maximal effektförlust vid nominellt förhållande 2,15 W.
- Kapslingsklass: II
- Antal gränssnitt 2
- Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN, från HW 01)
- Driftsätt: Processdatadrift med 32 ord
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: Max. 80 mA;typ. 73 mA
- Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
- Obs! För anslutningstyp: Observera uppgifterna om ledararemått i användarhandboken "Axioline F: System och installation".
- Använd bara förstärkta eller dubbelt isolerade ledare med en ledararea på 1,5 mm²!
- Begränsning av användningsområdet: Begränsning av användningsområdet
- EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
- Obs! För måttangivelser: Djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
- Matningsspänning 5 V DC (via busocklel-modul)
- Modul: Modul
- Adressutrymme 64 byte
- Utadressutrymme 0 Byte
- Behov av parameterdata: 26 byte
- Behov av konfigurationsdata: 6 byte
- Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
- Axiol F-Lokalbus: Axioline F-Lokalbus
- Potential: Försörjning av axioline F-Lokalbbussarna (UBus): Potential: Försörjning av Axiol F-Lokalbbus (UBUS).
- Provningsspänning: 5 V-matning av lokbussarna (UBus) / funktionsjord: 500 V AC , 50 Hz, 1 min.
- Axioline F-kontakt: Axialoline F-kontakt
- Provningsspänning: 5 V-matning av lokbussarna (UBus) / kringutrustning AC: 4 kV, 50 Hz, 1 min.
- Provspänning: 4 kV, 50 Hz, 1 min.
- Typ av produkt
Funktionsmodul
- Typ
AXL F PM EF 1F
- Driftspänning
5 V/DC
- Höjd
126.1 mm
- Längd
65.5 mm
- Bredd
53.6 mm
IP20
- Mått.
(L x B x H) 65.5 x 53.6 x 126.1 mm
- Anslutningsteknik
Push-in-anslutning
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
80 mA
- Tillverkarnr.
2702671
- Utförande
blockmodulerad
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
60 °C
- Min. omgivningstemperatur
-25 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Funktionsmodul 5 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Funktionsmodul 5 V/DC
Beskrivning
Axioline F, effektmätningsmodul, överföringshastighet i lokalbus : 100 Mbit/s, kapslingsklass IP20
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
