Name: Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136880
Availability: BackOrder

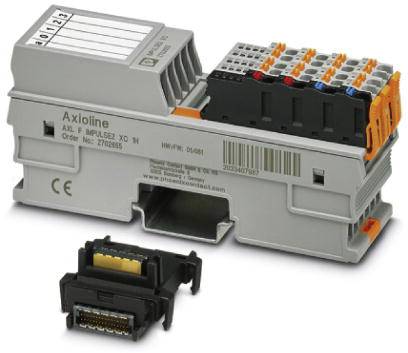

Ett Axioline-modul och en kontakt. Främst använt inom industriell automationsteknik.

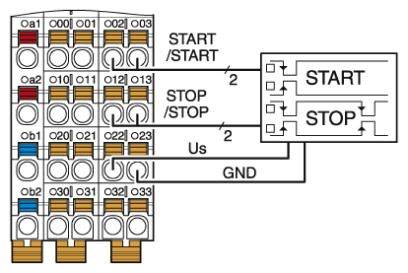

Ett elektriskt kopplingsschema visar förbindelser mellan tryckknappar 'START', 'STOP' och klämmor 001 till 032 med trådanslutna ingångar.

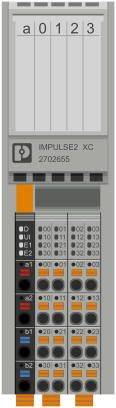

Ett elektriskt terminalmodul med märkningarna 'IMPULSE2 XC' och ID-nummer 2702656. Visar olika anslutningar och kontrollampor.

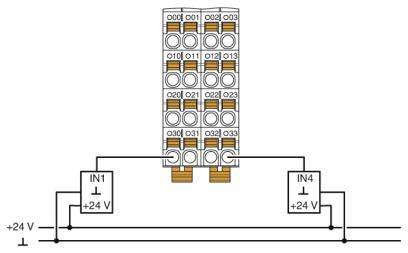

Schematisk illustration av ett elektriskt kopplingsschema med en terminal som visar ingångarna IN1 och IN4 samt en spänning på +24 V.

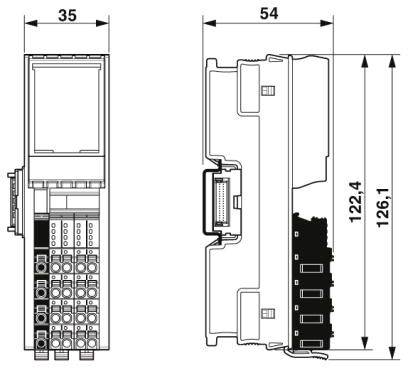

Teknisk ritning av en elektronisk enhet med dimensioner: bredd 35 mm, höjd 126,1-126,4 mm, djup 54 mm.

1/5

Liknande avbildning

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (9 352,00 kr / stycken)

9 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Beskrivning av ingångs: En 61131-2 typ 1 och 3
Antal ingångar 4
Skyddskrets: Överspänningsskydd matningsspänning elektronisk (35 V, 0,5 s)
Filtertid: 250 µs
Ingångsspänningsområde/"0 Vdc"-signal: -3 V DC... 5 V/DC
Ingångsspänningsområde/"1 likströmssignal: 11 V DC... 30 V DC
Färg: Trafigrå A RAL 7042
Nettovikt: 134 g
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Överföringshastighet 100 Mbit/s.
Effektförbrukning: max. 0,75 W

Typ av produkt: I/O-modul

Typ: AXL F IMPULSE2 XC 1H

Antal digitala ingångar max.: 4

Antal ingångar max.: 4

Antal ingångar: 4 x

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 - 30 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 5 V/DC

Höjd: 126.1 mm

Längd: 54 mm

Bredd: 35 mm

: IP20

Mått.: (L x B x H) 54 x 35 x 126.1 mm

Anslutningsteknik: 1-wire

Max. strömförbrukning: 150 mA

Tillverkarnr.: 2702655

Montering (specifikationer): Skena

Max. omgivningstemperatur: +60 °C

Min. omgivningstemperatur: -25 °C

Logisk spänning UL: 5 V/DC

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Driftspänning

Tillverkarnr.

Typ av produkt

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-modul 5 V/DC

Artikelnr.:2136880

Okänd leveranstid

Conrad Electronic

Denna artikel

5 V/DC

2702655

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 352,00 kr^*

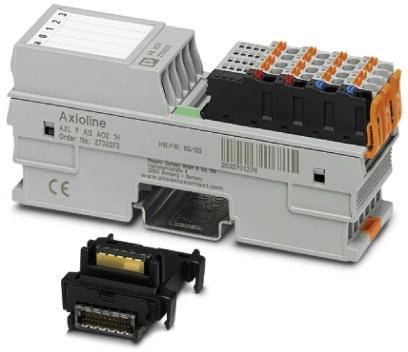

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-modul 5 V/DC

Artikelnr.:2137548

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

1035429

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 712,00 kr^*

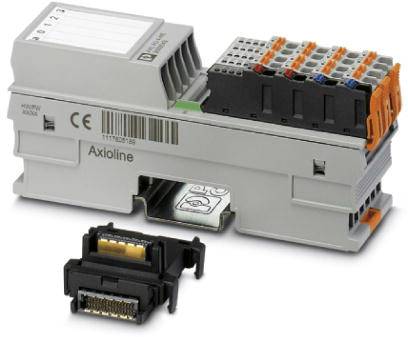

Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O-modul 5 V/DC

Artikelnr.:2137301

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

2702007

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

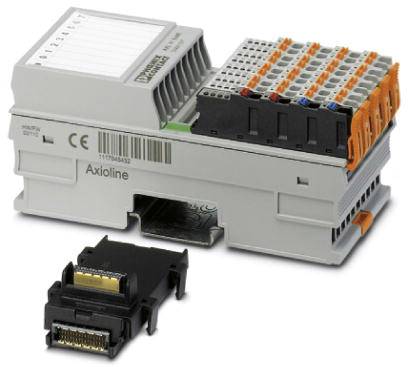

Phoenix Contact AXL F AI8 W 1F 2702525 I/O-modul

Artikelnr.:2136865

Leverans tors 22 okt.

Conrad Electronic

2702525

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 872,00 kr^*

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC

Artikelnr.:2137416

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

2702153

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 632,00 kr^*

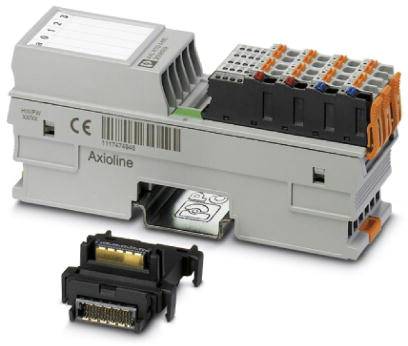

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

Artikelnr.:2136985

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

1035430

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

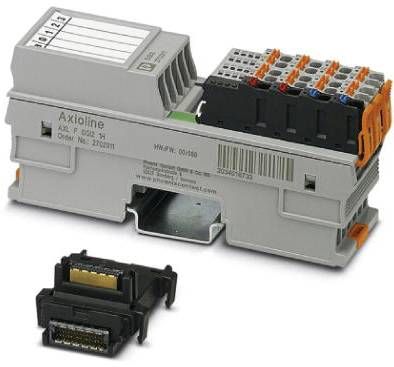

Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC

Artikelnr.:2137506

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

2702911

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 192,00 kr^*

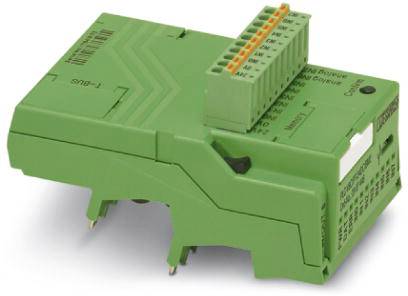

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-modul 24 V/DC

Artikelnr.:2136585

Leverans tors 22 okt.

Conrad Electronic

24 V/DC

2907446

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

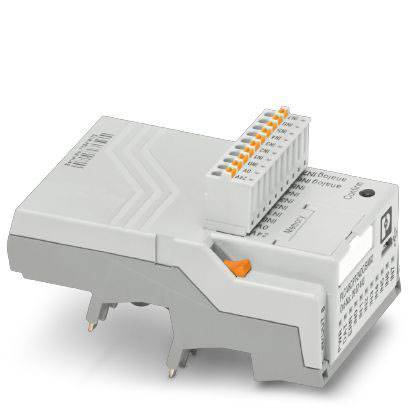

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Artikelnr.:2137129

Leverans tors 22 okt.

Conrad Electronic

24 V/DC

2907443

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

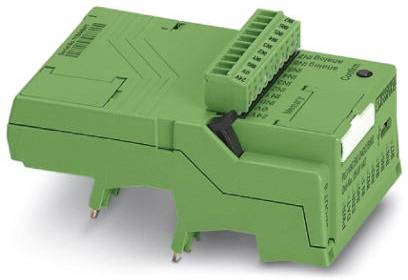

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 I/O-modul 24 V/DC

Artikelnr.:2137152

Utgått

Conrad Electronic

24 V/DC

2907447

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-modul 5 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-modul 5 V/DC

Beskrivning

2 kanaler för magnetostriktiv upptagare med start/stopp-gränssnitt. 5 stopphändelser per kanal. Automatisk parameteruppladdning. 4 digitala ingångar Lagrad typskylt. Diagnos- och statusindikatorer. Kan användas under extrema miljöförhållanden. Utökat temperaturområde -40°C till +70°C (se kapitlet "har testats framgångsrikt: Användning under extrema förhållanden" i databladet). Delvis lackerade kretskort.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
