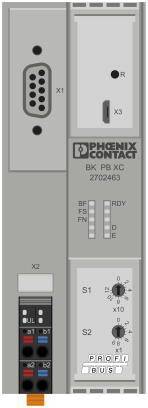

Phoenix Contact AXL F BK PB XC 2702463 Busskopplare 24 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (4 792,00 kr / stycken)
4 792,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Skyddskrets: Överspänningsskydd matningsspänning elektronisk
- Färg: Trafigrå A RAL 7042
- Nettovikt: 175 g
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Montering: Valfri (observera temperatur-nedstämpling)
- Avisoleringslängd 8 mm
- Ledararea styv min: 0,2 mm²
- Ledararea styv max. 1,5 mm²
- Ledararea flexibel min. 0,2 mm
- Ledararea flexibel max. 1,5 mm²
- Ledararea AWG min: 24
- Ledararea AWG max. 16
- Överföringshastighet: 9,6 kb/s... 12 Mbit/sek
- Effektförbrukning: Max. 13,7 W (med 2 A belastning på UBus för i/OS)
- Typ av produkt
Busskopplare
- Typ
AXL F BK PB XC
- Driftspänning (min.)
19.2 V/DC
- Driftspänning
19.2 - 30 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
24 V/DC
- Höjd
125.9 mm
- Längd
74 mm
- Bredd
45 mm
IP20

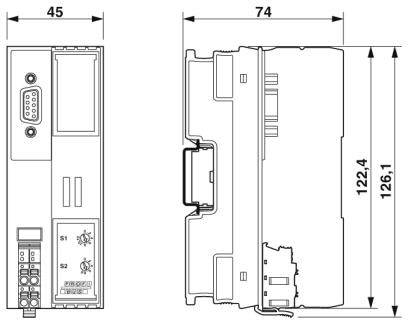

- Mått.
(L x B x H) 74 x 45 x 125.9 mm
- Anslutningsteknik
D-SUB-9-anslutning
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
567 mA
- Tillverkarnr.
2702463
- Montering (specifikationer)
Skena
- Max. omgivningstemperatur
+60 °C
- Min. omgivningstemperatur
-25 °C
- Logisk spänning UL
24 V/DC
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2209838 Phoenix Contact AXL F BK PB XC 2702463 Busskopplare 24 V/DC
Datablad 2209838 Phoenix Contact AXL F BK PB XC 2702463 Busskopplare 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2209838 Phoenix Contact AXL F BK PB XC 2702463 Busskopplare 24 V/DC
Beskrivning

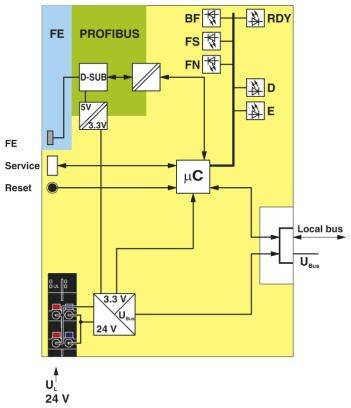

Anslutning av PROFIBUS via 9-polig D-SUB-kontakt. Galvanisk separering mellan PROFIBUS-gränssnitt och logik. Vridkodningsbrytare för inställning av PROFIBUS-adress. DP/V1 för klass 1- och klass 2-master. Dataöverföringshastighet PROFIBUS på 9,6 kbit/s upp till 12 Mbit/s. Dynamisk konfiguration stöds. I&M-funktioner. Den inbyggda programvaran kan uppdateras. Typisk cykeltid för axioline F-Lokalbuss är ca 10 µs. Kan användas under extrema miljöförhållanden. Utökat temperaturområde -40°C till +70°C (se kapitlet "har testats framgångsrikt: Användning under extrema förhållanden" i databladet). Delvis lackerade kretskort.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
