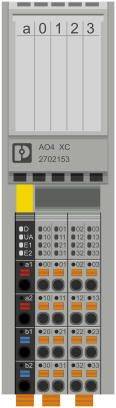

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (4 632,00 kr / stycken)
4 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Skyddskrets: Överspänningsskydd matningsspänning elektronisk (35 V, 0,5 s)
- Färg: Trafigrå A RAL 7042
- Nettovikt: 199 g
- Antal utgångar: 4
- Montering: Valfri (ingen temperatur-nedstämpling)
- Avisoleringslängd 8 mm
- Ledararea styv min: 0,2 mm²
- Ledararea styv max. 1,5 mm²
- Ledararea flexibel min. 0,2 mm
- Ledararea flexibel max. 1,5 mm²
- Ledararea AWG min: 24
- Ledararea AWG max. 16
- Överföringshastighet 100 Mbit/s.
- Effektförbrukning: Max. 3 W (på UA)
- Upplösning D/A-omvandlare 16 bitar
- Typ av produkt
I/O-modul
- Typ
AXL F AO4 XC 1H
- Antal analoga utgångar max.
4
- Antal utgångar max.
4
- Driftspänning (min.)
19.2 V/DC
- Driftspänning
19.2 - 30 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
5 V/DC
- Höjd
126.1 mm
- Längd
54 mm
- Bredd
35 mm
IP20

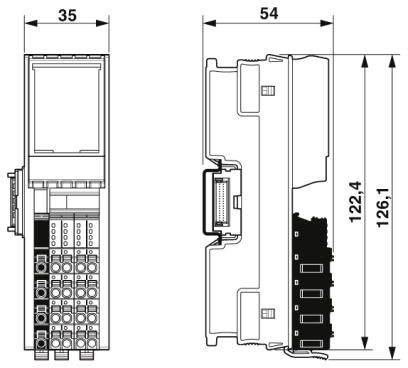

- Mått.
(L x B x H) 54 x 35 x 126.1 mm
- Anslutningsteknik
2-ledare
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
120 mA
- Tillverkarnr.
2702153
- Montering (specifikationer)
Skena
- Max. omgivningstemperatur
+60 °C
- Min. omgivningstemperatur
-25 °C
- Logisk spänning UL
5 V/DC
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC
Beskrivning

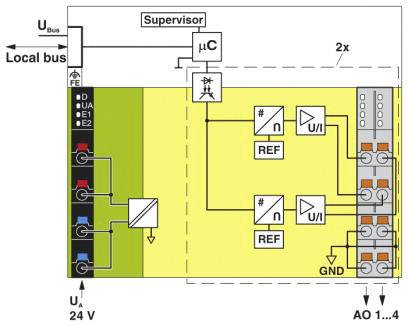

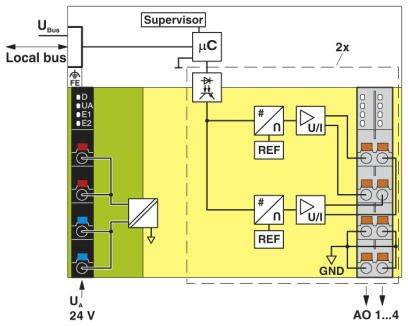

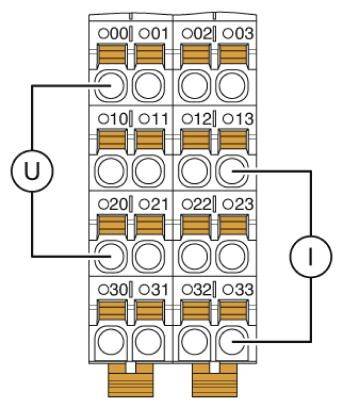

4 analoga utgångskanaler för valfri anslutning av spännings- eller strömsignaler. Bipolära spänningsutgångar, unipolära strömutgångar. Ställdons anslutning i 2-ledarteknik. Spänningsområde: 0 V... 10 V, ±10 V, 0 V ... 5 V, ±5 V. strömområden: 0 mA... 20 mA, 4 mA... 20 mA. Kortslutningssäkra utgångar. Ingen nedstämpling på alla områden. Korta signalstigtider. Trigga höga borgensmän. Lagrad typskylt. Diagnos- och statusindikatorer. Kan användas under extrema miljöförhållanden. Utökat temperaturområde -40°C till +70°C (se kapitlet "har testats framgångsrikt: Användning under extrema förhållanden" i databladet). Delvis lackerade kretskort.
