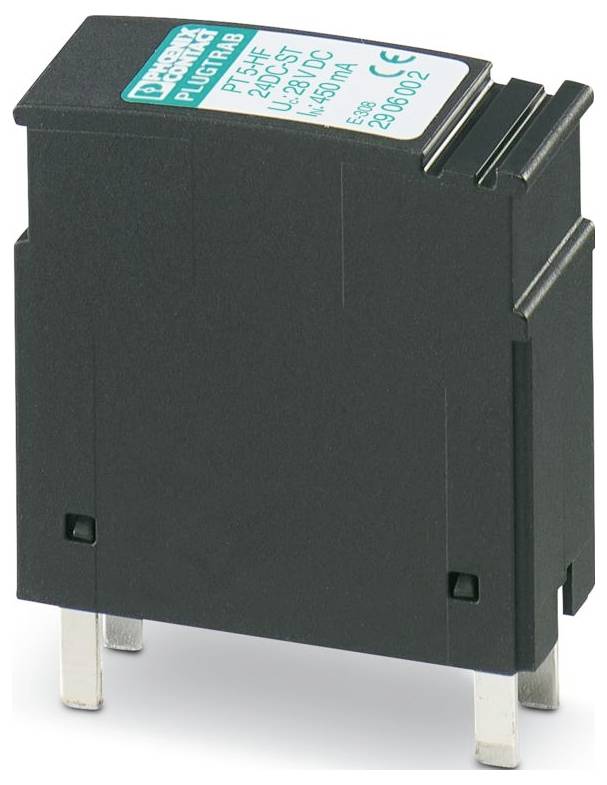

Liknande avbildning
Phoenix Contact 2906002 PT 5-HF-24DC-ST Överspänningsskyddsenhet 20 kA 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (1 832,00 kr / stycken)
1 832,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: PLUGTRAB PT
- IEC-KONTROLLKLASS C1;C2;C3;D1
- Konstruktion: Kontakt
- Antal poler: 5
- Meddelande överspänningsskydd defekt: Inget
- NOMINELL SPÄNNING UN 24 V DC
- Anslutningstyp: Skruvanslutning (i kombination med baselement)
- Skruvgänga M3
- Åtdragningsmoment: 0,8 Nm
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 4 mm²
- Ledararea AWG: 24... 12
- Bredd: 17,7 mm
- Höjd: 45 mm
- Djup: 52 mm
- Delningsenhet: 1 TE
- Färg: svart, RAL 9005
- Brännbarhetsklass UL 94: V-0
- Material hölje pa 6.6
- Mekaniska data: Mekaniska data.
- Öppen sidovägg: Nej
- Verkningsriktning: Line-Line & Line-signal Ground/Shield & som tillval signal Ground/Shield-Earth Ground
- Högsta kontinuerliga spänning UC: 28 V DC
- Märkström 450 mA (45 °C)
- Driftaktiv ström IC för UC: ≤ 5 µA
- Skyddsledarström IPE: ≤ 5 µA (med PT 2x2-BE);≤ 1 µA (med PT 2x2+F-BE)
- Pulavledningsström Iimp (10/350 ) µs: 2,5 kA (med PT 2X2-BE);2,5 kA (med PT 2X2+F-BE)
- Total avledningsström ITotal (8/20 ) µs: 20 kA
- Skyddsnivå Up (ledar-ledare): ≤ 150 V (C1 - 1 kV/500 A);≤ 165 V (C2 - 10 kV/5 kA);≤ 450 V (C2 - 10 kA);≤ 50 V (C3 - 25 A)
- Skyddsnivå Up (ledar-jord): ≤ 150 V (C1 - 1 kV/500 A);≤ 700 V (C1 - 1 kV/500 A med PT 2X2+F-BE );≤ 165 V (C2 - 10 kV/5 kA);≤ 900 V (C2 - 10 kV/5 kA med PT 2X2+F-BE);≤ 450 V (C2 - 10 kA); 1000 V. (C2 - 10 KA MED PT 2X2+F-BE);≤ 50 V (C3 - 25 A);≤ 800 V (C3 - 25 A MED PT 2X2+F-BE)
- Kapacitet (tråd): typ. 23 pF
- Motstånd per bana: 2,2 Ω ±10 %
- Nödvändig försäkring: Max 500 mA (T)
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m (amsl)
- Standarder/bestämmelser: IEC 61643-21/A2
- Anmärkning: 2012
- Montering: På baselement
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Ledarpar per modul: 2
- Märkavledningsström i (8/20) µs (ledar-jord): 10 kA (med PT 2x2+F-BE);10 kA (med PT 2X2-BE)
- Svarstid ta (jord): ≤ 500 ns
- Märkavledningsström i (8/20) µs (ledare): 10 kA
- Reaktiv tid (ledare): ≤ 500 ns
- Inlänkningsdämpning AE, sym.: typ. 0,3 dB (≤ 13 MHz /100 Ω)
- Nennimpulsström Ian (10/1000)µs (tråd): 25 A.
- Skyddsnivå Up (ledar-signalmassa): ≤ 150 V (C1 - 1 kV/500 A);≤ 150 V (C1 - 1 kV/500 A med PT 2X2+F-BE );≤ 165 V (C2 - 10 kV/5 kA);≤ 165 V (C2 - 10 kV/5 kA med PT 2X2-BE);≤ 450 V (C2 - 10 kA);≤ 450 V. (C2 - 10 KV/5 KA MED PT 2X2-BE);≤ 50 V (C3 - 25 A);≤ 50 V (C3 - 25 A MED PT 2X2-BE)
- gränsfrekvens fg (3 dB), symmetrisk I 100 Ω-systemet: typ. 70 MHz
- Typ av produkt
Överspänningsskyddsenhet
- Läckström
20 kA
- Nominell spänning
24 V/DC
- Utförande
Kontakt
IP20
- Tillverkarnr.
2906002
- Mått.
(B x H x D) 17.7 x 45 x 52 mm
- Bredd
17.7 mm
- Höjd
45 mm
- Djup
52 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Överspänningsskyddsenhet 20 kA 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Överspänningsskyddsenhet 20 kA 1 st
Beskrivning
Skyddskontakt PT med HF-skyddskrets för 4 signalkablar. Nominell spänning: 24 V/DC.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
