DEHN 929166 DPA C8 D 4PPOE Spänningsavledare 1 st

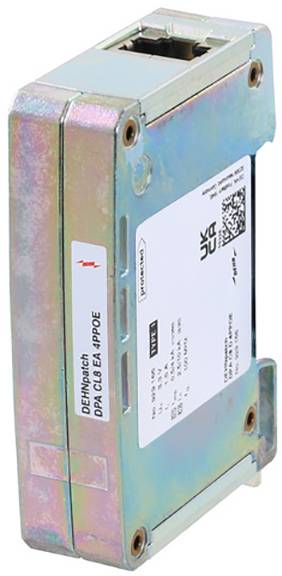

Metallelektronisk enhet i prismaform med etikett 'DEHNpatch DPA CL8 EA APPOE'. Produkten verkar vara en nätverksdel.

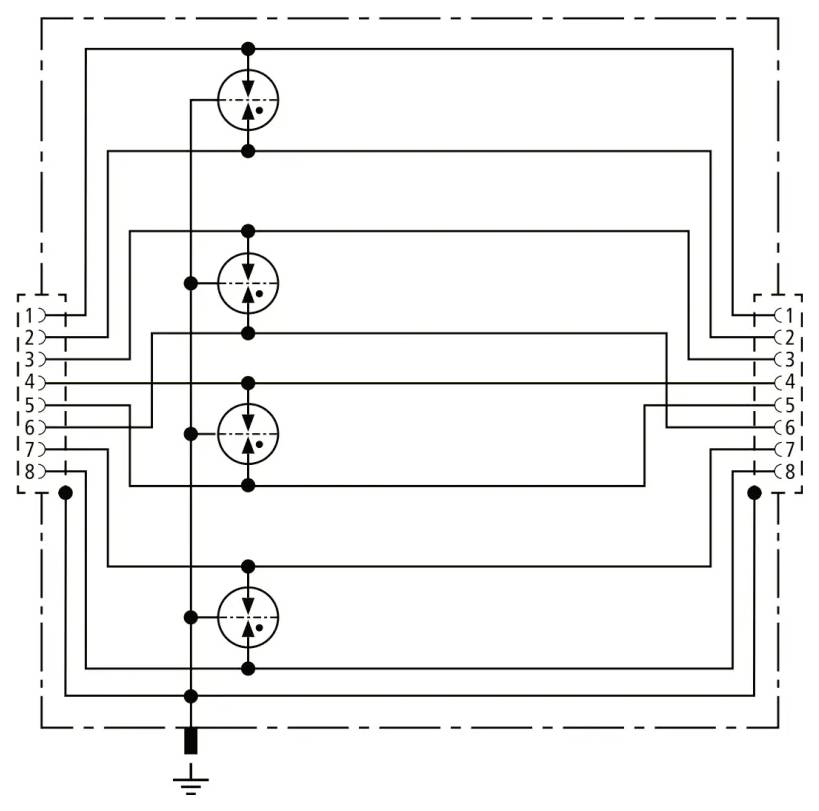

'Diagram över ett relälogikkrets med fyra spolar och kontakter, sammankopplade för att styra ett elektriskt system, jordat vid botten.'

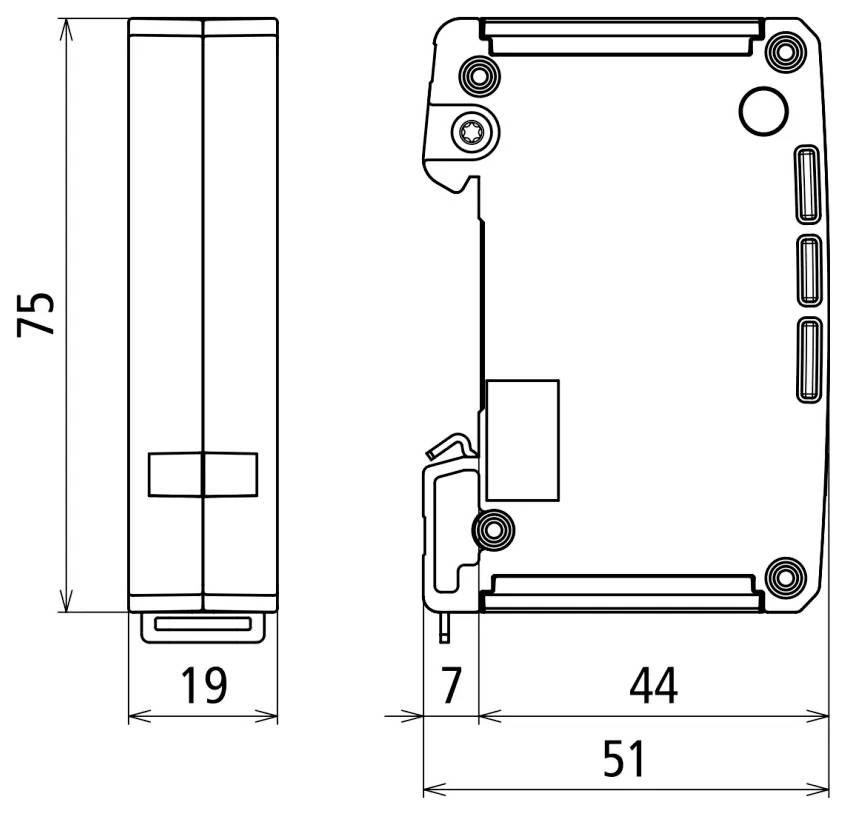

En teknisk ritning visar dimensionerna för en rektangulär enhet. Dimensionerna är 75 vid 19 från frontvyn och 51 vid 7 från sidobyn.

1/3

Datablad (PDF)

Leverans mån. 5 okt.

4 Styck

Antal

Styck

Toal (760,00 kr / stycken)

760,00 kr

exkl. moms

Endast 4 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Överspänningsskydd

19 mm bredd.RJ45 anslutningsteknikFör blixtskydd-potentialutjämning

Tekniska specifikationer

Nominell spänning (UN) 3,3 V.Högsta kontinuerliga spänning DC (UC) 3,3 V.Högsta kontinuerlig spänning DC pa-pa (PoE) (UC) 58 V.Nominell ström (IL) 1,5 A.D1 blixtström (10/350 μs) totalt (Iimp): 4 kAC2 Märkavledningsström (8/20 μs) ad-ad (in): 2,5 kAC2 Märkavledningsström (8/20 μs) ad-PG (in): 2,5 kAC2 märkavledningsström (8/20 μs) totalt (in): 10 kAC2 märkavstötström (8/20 μs) pa-pa (PoE) (in): 2,5 kASkyddsnivå ad-ad för C2 (up): ≤ 700 V.Skyddsnivå ad-PG för C2 (up): ≤ 600 V.Skyddsnivå pa-pa vid C2 (PoE) (up): ≤ 800 V.Skyddsnivå ad-ad vid 1 kV/μs C3 (up): ≤ 700 V.Skyddsnivå ad-PG vid 1 kV/μs C3 (up): ≤ 600 V.Skyddsnivå pa-pa vid 1 kV/μs C3 (PoE) (up): ≤ 800 V.Gränsfrekvens (FG) 100 MHzKapacitet ad (C): ≤ 10 pFKapacitet ad-pg (C): ≤ 25 pFMontering: 35 mm din-skena enligt en 60715Anslutning ingång/utgång: RJ45-uttag/RJ45-uttagBeläggning 1/2, 3/6, 4/5, 7/8Jordning: Via 35 mm din-skena enligt en 60715Höljets material: Pressgjutet zinkFärg: BlankVikt: 167 g

Typ av produkt: Spänningsavledare

Nominell spänning: 3.3 V

Drifttemperatur: -40 °C till +80 °C

: IP20

Tillverkarnr.: 929166

Standarder: IEC 61643-21 / EN 61643-21

Mått.: (B x H x D) 19 x 75 x 51 mm

Bredd: 19 mm

Höjd: 75 mm

Djup: 51 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2589588 DEHN 929166 DPA C8 D 4PPOE Spänningsavledare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2589588 DEHN 929166 DPA C8 D 4PPOE Spänningsavledare 1 st

Beskrivning

Universell, platssparande blixtströmavledare i 19 mm bredd och RJ45 anslutningsteknik för blixtskydd-potentialutjämning. Skydd av tillämpningar i strukturerade kablage enligt klass D till 100 MHz, t.ex. Industrial Ethernet, datafördelare, digitala kamerasystem, Power over Ethernet (IEEE 802.3 -kompatibel upp till 4PPoE) och generellt Ethernet-baserat gränssnitt. Skydd för alla kabelpar genom kraftfulla gasurladdningsavledare. Fullt skärmat adapterutförande med RJ45-uttag för montering på din-skena. Med extra skruvanslutning på höljets hölje för den valfria jordanslutning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
