Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombiavledare 1 st
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

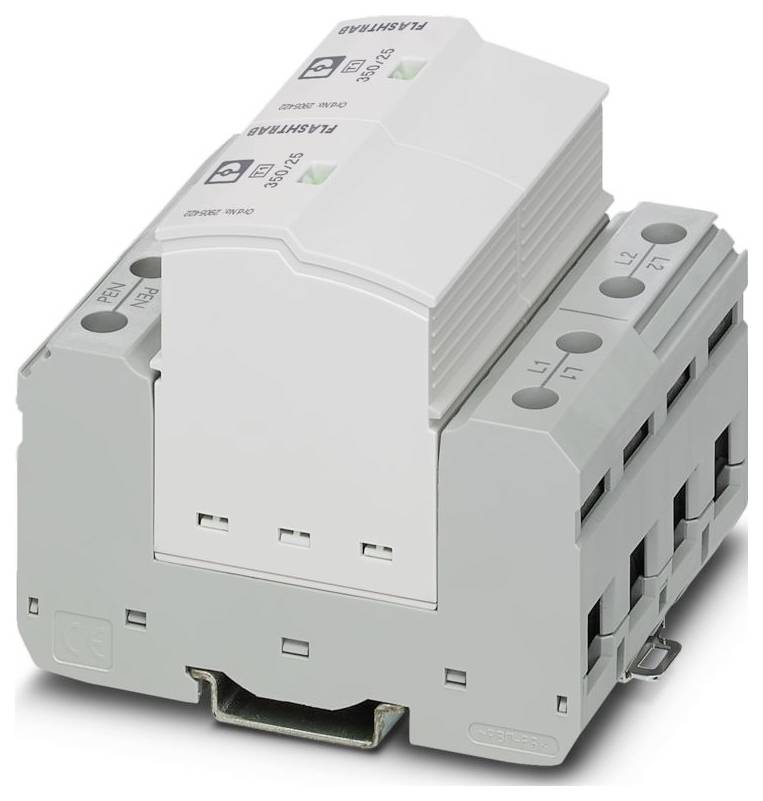

En grå, modulär elektronisk enhet med flera platser och etiketter monterad på ett DIN-skena, används för kretsskydd eller styrning.

Liknande avbildning

Datablad (PDF)

Utgått

Toal (6 472,00 kr / stycken)

6 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: SEC Family
IEC-KONTROLLKLASS I / II;I;T1 / T2;T1
Form: Dragskenemodul kan anslutas i två delar
Antal poler: 2
Meddelande överspänningsskydd defekt: Optisk, överföringskontakt
NOMINELL SPÄNNING UN 240/415 V AC (TN-C)
Indikering/fjärrmeddelande: Indikering/fjärrmeddelande
Kopplingsfunktion: Växlare
Anslutningstyp: Kontakt-/skruvanslutning via COMBICON
Gängaskruvmejsel: M2
Åtdragningsmoment 40 lbf-in.
Ledararea flexibel: 0,14 mm²... 1,5 mm²
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 3... 2
Bredd: 71,2 mm
Höjd: 95,2 mm
Djup: 74,5 mm
Delningsenhet 4 TE
Brännbarhetsklass UL 94: V-0
Materialhölje: Pa 6.6-FR 20 % GF;PBT-FR
Mekaniska data: Mekaniska data.
Öppen sidovägg: Nej
Verkningsriktning: 2 l-PEN
Maximal kontinuerlig spänning UC: 350 V AC
Märkavledningsström in (8/20) µs: 25 kA
Total avledningsström ITotal (10/350 ) µs: 50 kA
Svarstid ta: ≤ 100 ns
Miljöförhållanden
Skyddsklass IP20 (endast vid användning av alla klämställen)
Temperaturintervall (drift): -40 °C ... 80 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
Höjd: ≤ 2000 m (amsl)
Standarder/bestämmelser: EN 61643-11
Anmärkning: 2012
Monteringssätt: Bärskena 35 mm
EN TYP T1/T2;T1
STRÖMFÖRSÖRJNINGSSYSTEM IEC: TN-C.
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Nominell frekvens FN: 50 Hz (60 Hz)
CTI-värde för materialet: 600
ISOLERINGSMATERIAL: PA6.6-FR 20% GF;PBT-FR
Materialgrupp: I.
SKYDDSFADE: L-L;L-G
Maximal avledningsström Imax (8/20) µs: 50 kA
Blixtkontrollström (10/350 ) µs, laddning: 12,5 AS
Blixtprovström (10/350) µs, specifik energi: 160 kJ/Ω
Blixtprovström (10/350 ) µs, strömtoppvärde Iimp: 25 kA
Möjlighet till följdrom från IFI: 100 kA (264 V AC)
Skyddsnivå Up: ≤ 1,5 kV
Restspänning urin: ≤ 1,5 kV (vid in)
Utlösningsspänning vid 6 kV (1,2/50 ) µs: ≤ 1,5 kV
OV-beteende vid ut: 415 V AC (5 s / withstand mode);457 V AC (120 min / withstand mode)
Tillåten luftfuktighet (drift): 5 %... 95 %
Chock (drift): 30g (halvhus / 11 ms / 3x ±X ±Y ±Z)
vibration (drift): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
UL-specifikationer UL-specifikationer
Energifördelningssystem: delta;Wye;split phase
Nominell frekvens 50/60 Hz
SPD typ 2 CA
Utnämnande: Felsignalkontakt
Driftspänning: 125 V AC
Driftström 10 mA AC... 1 A AC; 1 A DC (30 V DC)
Avisoleringslängd: 7 mm
Felmeddelande via fjärrindikering: Felmeddelande
Nominell belastningsström IL 50 A.
Kortslutningsskydd ISCCR 100 kA (264 V AC)
Maximal försäkring vid V-kabelgenomföring 125 A (GG)
Maximal försäkring vid stickledningskabel 315 A (GG)
Maximal kontinuerlig spänning MCOV (L-G) 350 V AC
NOMINELL SPÄNNING 240 V AC;240/415 V AC;120/240 V AC
UL-indikering/fjärrmeddelande: UL-display/fjärrmeddelande
DRIFTSTRÖM AC 1 A AC
UL-anslutning: UL-anslutningsdata
Maximal kontinuerlig spänning MCOV (L-L) 700 V AC
Allmänt: Allmänt
Ytterligare tekniska data: Ytterligare tekniska data.
EN 61643-11: EN 61643-11
Färg (kontakt): Ljusgrå (RAL 7035)
Färg (baselement): Grå (RAL 7042)
Kortslutningsskydd (SCCR) 50 kA
NOMINELLT SPÄNNINGSSKYDD VPR (L-L) 2000 V.
NOMINELLT SPÄNNINGSSKYDD VPR (L-G) 1500 V.
Märkavledningsstötström på 20 kA

Typ av produkt: Kombiavledare

Nominell spänning: 240 V/AC
415 V/AC
120 V/AC

Utförande: Din-skenemodul kan anslutas i två delar

: IP20

Tillverkarnr.: 2905416

Typ: 1+2

Mått.: (B x H x D) 71.2 x 95.2 x 74.5 mm

Bredd: 71.2 mm

Höjd: 95.2 mm

Djup: 74.5 mm

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombiavledare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombiavledare 1 st

Beskrivning

Anslutningsbar och läckströmfri blixtströmavledare, enl. Typ 1 /Class i, för 2-fasiga strömförsörjningsnät med kombinerat lagd PE- och N i en ledare (L1, L2, PEN).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
