Name: Phoenix Contact 2904611 DIN-skena nätaggregat 48 V 10 A 480 W Innehåll 1 st
Brand: Phoenix Contact
SKU: 2141047
Availability: BackOrder

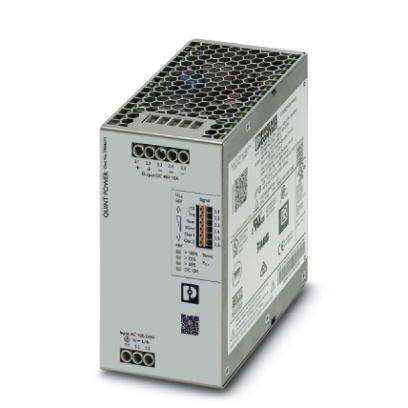

Kopplingsanordning i form av en grå rektangulär låda, med flera anslutningsklämmor och teknisk information tryckt på ytan.

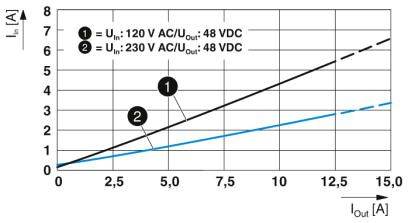

Diagram visar utgångsström (Iout i A) vs. ingångsström (Iin i A) för två spänningar: 120 V AC och 230 V AC, båda med utgång 48 V DC. Linje 1 och 2 visade.

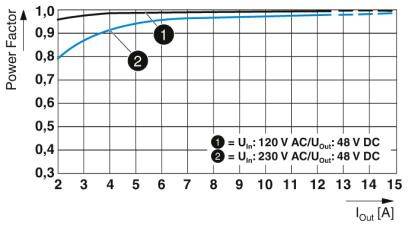

'Diagram: Effektförhållande mot utgångsström. Kurva 1: Ingång 120 V AC/Utgång 48 V DC. Kurva 2: Ingång 230 V AC/Utgång 48 V DC.'

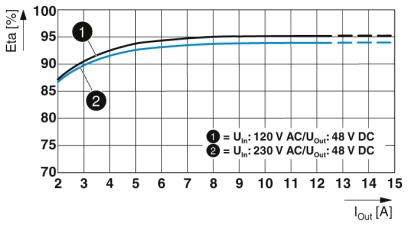

Verkningsgradsdiagram: Visar två kurvor vid 120V AC och 230V AC inspänning, med utgångsström från 3-15A. Effektivitet över 85%.

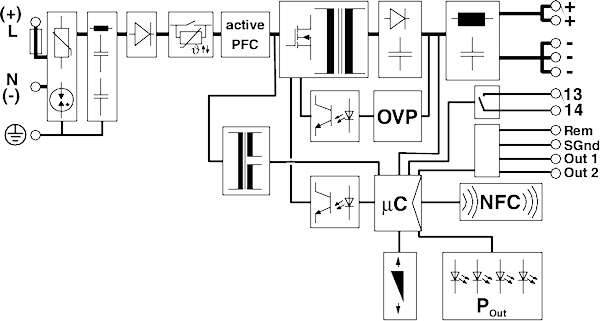

'Elektroniskt kopplingsschema för en strömförsörjningsenhet med aktiv effektfaktorskorrigering (PFC), överspänningsskydd (OVP), mikrocontroller (µC) och NFC-gränssnitt.'

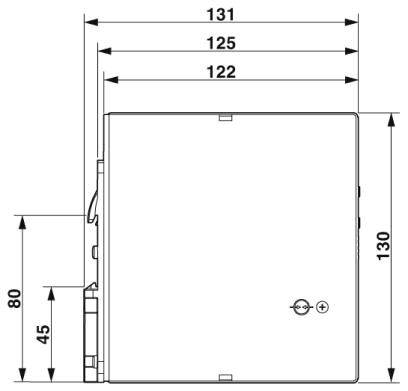

Dimensionsdiagram för ett rektangulärt hölje med mått: bredd 131, 125, 122 mm; höjd 130 mm; sidhöjd 80 mm; djup 45 mm.

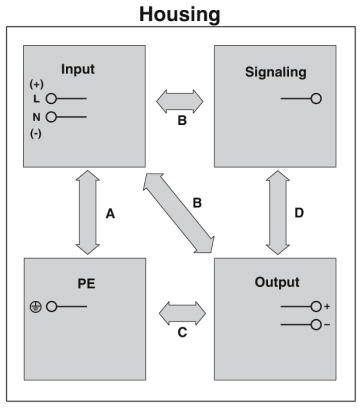

'Schematisk representation av ett system: Överst till vänster "Input" med anslutningar L, N, -, till höger "Signaling", nertill till höger "Output" med +,-, nertill till vänster "PE". Pilar A, B, C, D visar kopplingar.'

1/7

Liknande avbildning

Datablad (PDF)

Leverans tors 29 okt.

Antal

Styck

Toal (4 472,00 kr / stycken)

4 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 60 s.
Avisoleringslängd: 6.5 mm
STRÖMFÖRBRUKNING 6.8 A (100 VAC), 5.5 A (120 VAC), 2.8 A (230 VAC), 2.7 A (240 VAC)
Nominell effektförbrukning 519 VA

Ingångsspänning (nominell): 100-240 V/AC

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 48 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 10 A

Utgångsström (max.) - avrundad: 10 A

: 480 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 48 V

Anslutning: Skruv

Mått.: (L x B x H) 125 x 70 x 130 mm

Vikt: 1.3 kg

Utgångsspänning (max.): 48 V/DC

Utgångsspänning (min.): 48 V

Driftstemperatur (max.): +70 °C

Arbetstemperatur (max.) (Reducering): 70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2904611

Innehåll: 1 st

MTBF: 1100000 h

Nätaggregrat - specifikationer: Utgångsspänning reglerbar
Stabiliserad

Bredd: 70 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/48DC/10

Verkningsgrad: 95 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 2904611 DIN-skena nätaggregat 48 V 10 A 480 W Innehåll 1 st

Artikelnr.:2141047

Leverans tors 29 okt.

Conrad Electronic

Denna artikel

480 W

Skruv

240 V/AC

48 V

48 V/DC

Justerbar

100-240 V/AC

10 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 472,00 kr^*

Phoenix Contact 2320911 DIN-skena nätaggregat 24 V 10 A 240 W Innehåll 1 st

Artikelnr.:2209722

Leverans tors 29 okt.

Conrad Electronic

240 W

Pluggbar skruvanslutning

264 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 232,00 kr^*

Phoenix Contact 2902646 DIN-skena nätaggregat 10 A 50 W Innehåll 1 st

Artikelnr.:2225461

Leverans tors 29 okt.

Conrad Electronic

50 W

Skruv

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Phoenix Contact 2902994 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 24 V 3.75 A 90 W Innehåll 1 st

Artikelnr.:2225477

Leverans tors 29 okt.

Conrad Electronic

90 W

Skruv

264 V/AC

24 V

24 V/DC

Fast spänning

100-240 V/AC

3.75 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact 2902995 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 48 V 1.25 A 60 W Innehåll 1 st

Artikelnr.:2140996

Leverans tors 29 okt.

Conrad Electronic

60 W

Skruv

264 V/AC

48 V

48 V/DC

Fast spänning

100-240 V/AC

1.25 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Phoenix Contact 2903002 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 15 V 6.67 A 100 W Innehåll 1 st

Artikelnr.:2141057

Leverans tors 29 okt.

Conrad Electronic

100 W

Skruv

264 V/AC

15 V

15 V/DC

Fast spänning

100-240 V/AC

6.67 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact 2903144 DIN-skena nätaggregat 24 V 5 A 120 W Innehåll 1 st

Artikelnr.:2225478

Leverans tors 29 okt.

Conrad Electronic

120 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Phoenix Contact 2903145 DIN-skena nätaggregat 24 V 10 A 240 W Innehåll 1 st

Artikelnr.:2225479

Leverans tors 29 okt.

Conrad Electronic

240 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

10 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Phoenix Contact 2903147 DIN-skena nätaggregat 24 V 3 A 72 W Innehåll 1 st

Artikelnr.:2225480

Leverans tors 29 okt.

Conrad Electronic

72 W

Push-In-klämma

240 V/AC

24 V

24 V/DC

Justerbar

100-240 V/AC

3 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Phoenix Contact 2903156 DIN-skena nätaggregat 40 A 960 W Innehåll 1 st

Artikelnr.:2225481

Leverans tors 29 okt.

Conrad Electronic

960 W

Push-In-klämma

500 V/AC

24 V/DC

Justerbar

400 - 500 V/AC

40 A

400 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 632,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2141047 Phoenix Contact 2904611 DIN-skena nätaggregat 48 V 10 A 480 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141047 Phoenix Contact 2904611 DIN-skena nätaggregat 48 V 10 A 480 W Innehåll 1 st

Beskrivning

Förebyggande funktionsövervakning informerar om kritiska tillstånd, innan ett fel uppstår. Via NFC inställbara tröskelvärden och kurvor maximerar anläggningstillgängligheten. Effektreserv för enkel anläggningsutvidgning genom statisk Boost med en varaktig effekt upp till 125 % och start för svårare laster genom dynamisk Boost med upp till 200 % för 5 s. hög immunitet genom inbyggda gasavledare och mer än 20 millisekunder nätavbrottstid. Robust design med metallhölje och temperaturintervall från - 40 °C till + 70 °C. Kan användas över hela världen tack vare universalspänningen och internationell godkänning.
