Name: Phoenix Contact 2904610 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st
Brand: Phoenix Contact
SKU: 2141011
Availability: BackOrder

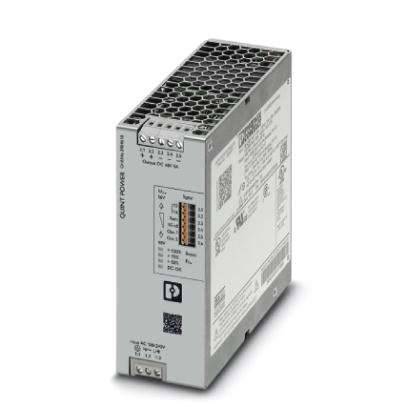

En metallåda med ventilationsöppningar, sannolikt en elektronisk apparat eller nätaggregat. Anslutningar och teknisk etikett är synliga.

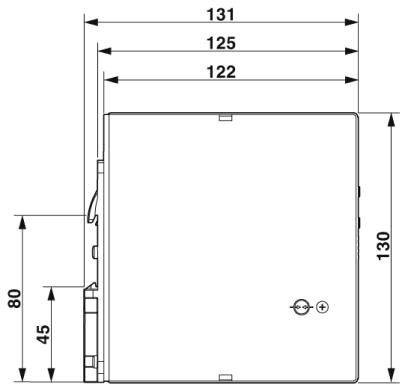

Teknisk ritning av ett rektangulärt hölje med mått: bredd 131, 125, 122 mm och höjd 130 mm. Sidohöjd 80 mm, djup 45 mm.

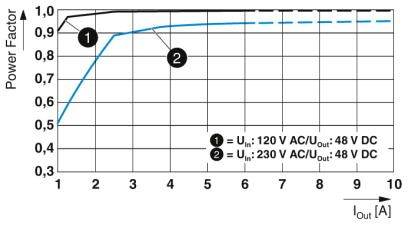

Diagrammet visar effektfaktor mot utgångsström (Iout). Två kurvor: 120V AC (1), 230V AC (2). Båda stiger snabbt till 0,95.

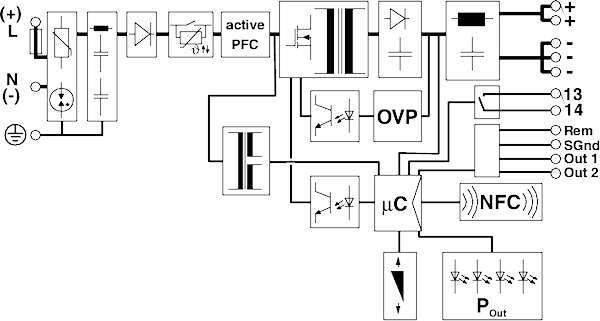

Kopplingsschema för ett strömförsörjningsmodul med aktiv effektfaktorkorrektion (PFC), överspänningsskydd (OVP) och mikrokontroller (μC). Utgångsalternativ för Rem, SGnd, Out 1 och Out 2.

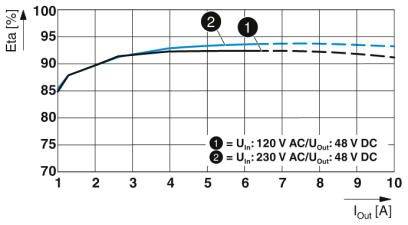

Diagram visar effektivitetskurva för en strömförsörjningsenhet. Axlar: Effektivitet i procent, ström i ampere. Två kurvor: 120 V AC och 230 V AC.

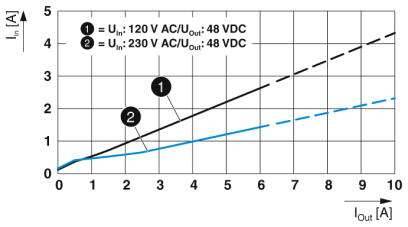

Diagrammet visar en kurva över ingångsströmstyrka (I_in) och utgångsströmstyrka (I_out). Två kurvor: 1 vid 120 V AC/48 V DC, 2 vid 230 V AC/48 V DC.

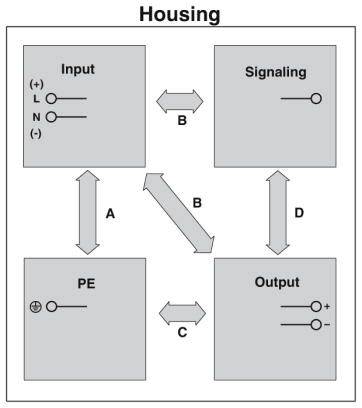

Styrenhet: Ovanpå Input, höger Signalering, nedtill Output, vänster PE. Pilar visar förbindelser: A, B, C, D.

1/7

Liknande avbildning

Datablad (PDF)

Leverans tors 29 okt.

Antal

Styck

Toal (2 952,00 kr / stycken)

2 952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Genomslagshållfasthet 300 VAC 60 s.
Avisoleringslängd: 6.5 mm
STRÖMFÖRBRUKNING 3.4 A (100 VAC), 2.8 A (120 VAC), 1.5 A (230 VAC), 1.5 A (240 VAC)
Nominell effektförbrukning 271 VA

Ingångsspänning (nominell): 100-240 V/AC

Typ av produkt: DIN-skena nätaggregat

Ingångsspänning (min.): 100 V/AC

Utgångsspänning: 48 V/DC

Ingångsspänning: 100 VAC – 240 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 5 A

Utgångsström (max.) - avrundad: 5 A

: 240 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Anslutning: Skruv

Mått.: (L x B x H) 125 x 50 x 130 mm

Vikt: 1 kg

Utgångsspänning (max.): 48 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2904610

Innehåll: 1 st

MTBF: 1242000 h

Nätaggregrat - specifikationer: Utgångsspänning reglerbar

Bredd: 50 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/1AC/48DC/5

Verkningsgrad: 93.5 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 2904610 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Artikelnr.:2141011

Leverans tors 29 okt.

Conrad Electronic

Denna artikel

240 W

Skruv

240 V/AC

48 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 952,00 kr^*

Phoenix Contact 2320911 DIN-skena nätaggregat 24 V 10 A 240 W Innehåll 1 st

Artikelnr.:2209722

Leverans tors 29 okt.

Conrad Electronic

240 W

Pluggbar skruvanslutning

264 V/AC

24 V/DC

Justerbar

100-240 V/AC

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 232,00 kr^*

Phoenix Contact 2902646 DIN-skena nätaggregat 10 A 50 W Innehåll 1 st

Artikelnr.:2225461

Leverans tors 29 okt.

Conrad Electronic

50 W

Skruv

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Phoenix Contact 2902994 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 24 V 3.75 A 90 W Innehåll 1 st

Artikelnr.:2225477

Leverans tors 29 okt.

Conrad Electronic

90 W

Skruv

264 V/AC

24 V/DC

Fast spänning

100-240 V/AC

3.75 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact 2902995 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 48 V 1.25 A 60 W Innehåll 1 st

Artikelnr.:2140996

Leverans tors 29 okt.

Conrad Electronic

60 W

Skruv

264 V/AC

48 V/DC

Fast spänning

100-240 V/AC

1.25 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Phoenix Contact 2903002 DIN-skena nätaggregat Förbrukning (standby) 0.3 W 15 V 6.67 A 100 W Innehåll 1 st

Artikelnr.:2141057

Leverans tors 29 okt.

Conrad Electronic

100 W

Skruv

264 V/AC

15 V/DC

Fast spänning

100-240 V/AC

6.67 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact 2903144 DIN-skena nätaggregat 24 V 5 A 120 W Innehåll 1 st

Artikelnr.:2225478

Leverans tors 29 okt.

Conrad Electronic

120 W

Push-In-klämma

240 V/AC

24 V/DC

Justerbar

100-240 V/AC

5 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Phoenix Contact 2903145 DIN-skena nätaggregat 24 V 10 A 240 W Innehåll 1 st

Artikelnr.:2225479

Leverans tors 29 okt.

Conrad Electronic

240 W

Push-In-klämma

240 V/AC

24 V/DC

Justerbar

100-240 V/AC

10 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Phoenix Contact 2903147 DIN-skena nätaggregat 24 V 3 A 72 W Innehåll 1 st

Artikelnr.:2225480

Leverans tors 29 okt.

Conrad Electronic

72 W

Push-In-klämma

240 V/AC

24 V/DC

Justerbar

100-240 V/AC

3 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Phoenix Contact 2903156 DIN-skena nätaggregat 40 A 960 W Innehåll 1 st

Artikelnr.:2225481

Leverans tors 29 okt.

Conrad Electronic

960 W

Push-In-klämma

500 V/AC

24 V/DC

Justerbar

400 - 500 V/AC

40 A

400 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 632,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2141011 Phoenix Contact 2904610 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141011 Phoenix Contact 2904610 DIN-skena nätaggregat 5 A 240 W Innehåll 1 st

Beskrivning

Förebyggande funktionsövervakning informerar om kritiska tillstånd, innan ett fel uppstår. Via NFC inställbara tröskelvärden och kurvor maximerar anläggningstillgängligheten. Effektreserv för enkel anläggningsutvidgning genom statisk Boost med en varaktig effekt upp till 125 % och start för svårare laster genom dynamisk Boost med upp till 200 % för 5 s. hög immunitet genom inbyggda gasavledare och mer än 20 millisekunder nätavbrottstid. Robust design med metallhölje och temperaturintervall från - 40 °C till + 70 °C. Kan användas över hela världen tack vare universalspänningen och internationell godkänning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
