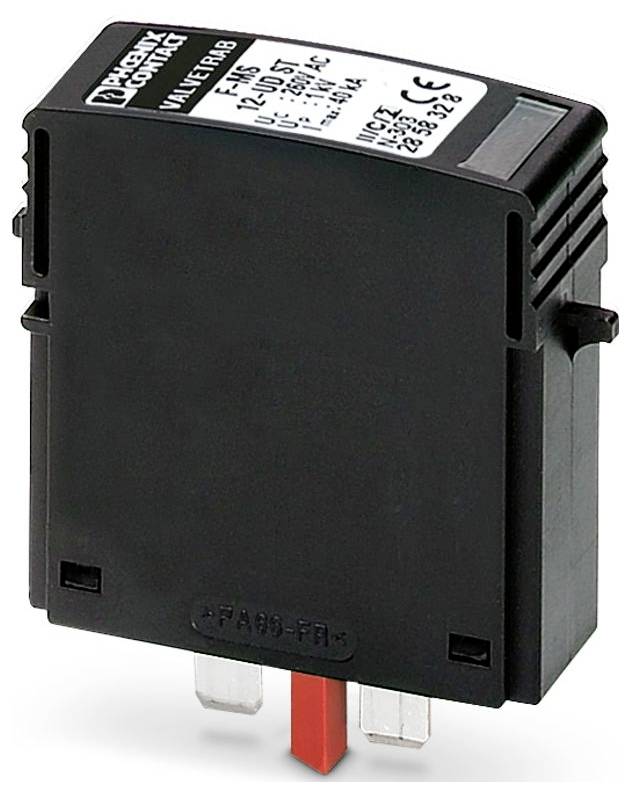

Phoenix Contact 2858328 F-MS 12-UD ST Överspänningsskyddskontakt 20 kA Piece 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (872,00 kr / stycken)
872,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VALVETRAB MS
- IEC-KONTROLLKLASS II;T2
- Form: Dragskenemodul kan anslutas i två delar
- Meddelande överspänningsskydd defekt: Optiskt
- NOMINELL SPÄNNING UN 240/415 V AC (TN - ONLY N-PE);240/415 V AC (TT - ONLY N-PE)
- Anslutningstyp: Jackbar
- Bredd: 17,5 mm
- Höjd: 52,4 mm
- Djup: 55,3 mm
- Delningsenhet: 1 TE
- Färg: svart, RAL 9005
- Brännbarhetsklass UL 94: V-0
- Material hölje pa 6.6
- Verkningsriktning: N-PE
- Maximal kontinuerlig spänning UC: 305 V AC
- Skyddsledarström IPE: ≤ 5 µA
- Märkavledningsström in (8/20) µs: 20 kA
- Svarstid ta: ≤ 100 ns
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 80 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m (amsl)
- Standarder/bestämmelser: EN 61643-11
- Anmärkning: 2012
- Montering: På baselement
- EN typ T2
- STRÖMFÖRSÖRJNINGSSYSTEM IEC: TN;TT
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Nominell frekvens FN: 50 Hz (60 Hz)
- CTI-värde för materialet: 600
- Isoleringsmaterial pa 6.6
- Materialgrupp: I.
- Skyddsvägar: N-G
- Effektförbrukning i viloläge PC: ≤ 1,5 MVA
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Möjlighet till följdrom IFI: 100 A (260 V)
- Skyddsnivå Up: ≤ 1,5 kV
- Restspänning Ures: ≤ 0,4 kV (för in);≤ 0,25 kV (vid 10 kA);≤ 0,15 kV (vid 5 kA);≤ 0,1 kV (vid 3 kA)
- Utlösningsspänning vid 6 kV (1,2/50 ) µs: ≤ 1,5 kV
- OV-beteende vid ut: 1200 V AC (200 ms/withstand mode)
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 25g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer UL-specifikationer
- Maximal kontinuerlig spänning MCOV (N-G) 260 V AC
- Märkavledningsstötström in (N-G) 20 kA
- Energifördelningssystem: Single phase
- Nominell frekvens 50/60 Hz
- Uppmätta begränsningsspänning MLV (N-G) 1490 V.
- SPD typ 4ca
- Luft- och krypsträckor: Luft- och krypsträckor
- Ytterligare tekniska data: Ytterligare tekniska data.
- Avledare kan testas med CHECKMASTER från mjukvaruvision: Från SW-rev. 1.10
- Typ av produkt
Överspänningsskyddskontakt
- Läckström
20 kA
- Utförande
Din-skenemodul kan anslutas i två delar
IP20
- Tillverkarnr.
2858328
- Typ
2
- Mått.
(L x B x H) 55.3 x 17.5 x 52.4 mm
- Längd
55.3 mm
- Bredd
17.5 mm
- Höjd
52.4 mm
- Djup
55.3 mm
- Innehåll
1 st
- Förpackningstyp
Piece
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Överspänningsskyddskontakt 20 kA Piece 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Överspänningsskyddskontakt 20 kA Piece 1 st
Beskrivning
Överspänningsskyddskontakt typ 2, med N-PE gnistgap för baselement.
