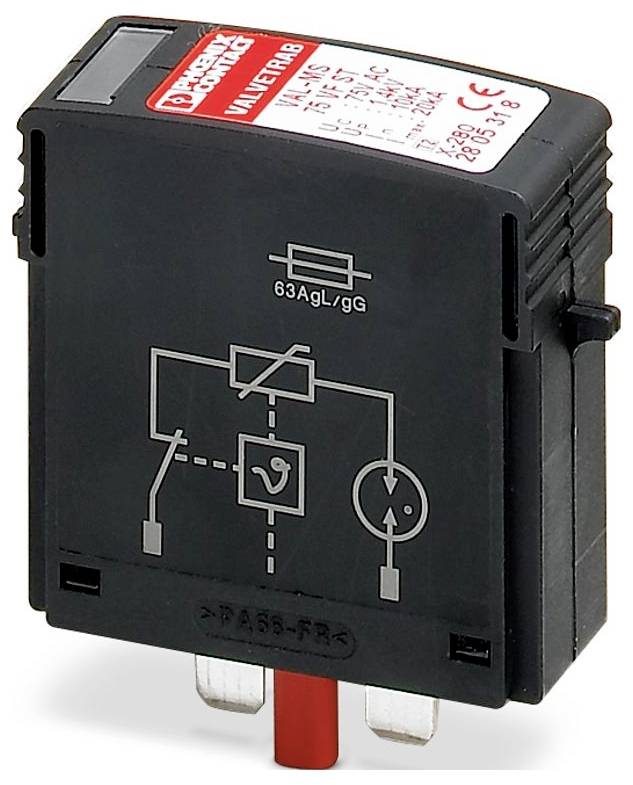

Phoenix Contact 2805318 VAL-MS 75 VF ST Överspänningsskyddskontakt 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (552,00 kr / stycken)
552,00 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VALVETRAB MS
- IEC-KONTROLLKLASS II;T2
- Form: Dragskenemodul kan anslutas i två delar
- Poltal 1
- Meddelande överspänningsskydd defekt: Optiskt
- NOMINELL SPÄNNING UN: 5 V AC ... 48 V AC
- Anslutningstyp: Jackbar
- Bredd: 17,5 mm
- Höjd: 52,4 mm
- Djup: 55,3 mm
- Delningsenhet: 1 TE
- Färg: svart, RAL 9005
- Brännbarhetsklass UL 94: V-0
- Material hölje pa 6.6
- VERKNINGSRIKTNING 1 L-N/PE
- Högsta kontinuerliga spänning UC: 75 V AC;100 V DC
- Skyddsledarström IPE: ≤ 5 µA
- Märkavledningsström in (8/20) µs: 10 kA
- Svarstid ta: ≤ 100 ns
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 80 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m (amsl)
- Standarder/bestämmelser: EN 61643-11
- Anmärkning: 2012
- Montering: På baselement
- EN typ T2
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Nominell frekvens FN: 50 Hz (60 Hz)
- CTI-värde för materialet: 600
- Isoleringsmaterial pa 6.6
- Materialgrupp: I.
- SKYDDSVÄGAR: L-N;(L+) - (L-)
- Effektförbrukning i viloläge PC: ≤ 1 MVA
- Maximal avledningsström Imax (8/20) µs: 20 kA
- Skyddsnivå Up: ≤ 1,4 kV
- Restspänning Ures: ≤ 0,45 kV (för in);≤ 0,35 kV (vid 5 kA);≤ 0,3 kV (vid 3 kA)
- Utlösningsspänning vid 6 kV (1,2/50 ) µs: ≤ 1,4 kV
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 25g
- vibration (drift) 5g
- UL-specifikationer UL-specifikationer
- Energifördelningssystem: Single phase
- Nominell frekvens 50/60 Hz
- SPD typ 4ca
- Kortslutningsskydd ISCCR: 10 kA
- Maximal försäkring vid stickledningskabel 63 A (GG)
- Maximal kontinuerlig spänning MCOV (L-N) 75 V AC
- Märkavledningsstötström i (L-N) 10 kA
- Nominell spänning: 60 V/DC.
- Uppmätta begränsningsspänning MLV (L-N) 1760 V.
- Allmänt: Allmänt
- Skyddsnivå Up (L-L): ≤ 1,8 kV
- Restspänning Ures (L-L): ≤ 0,9 kV (för in);≤ 0,7 kV (vid 5 kA);≤ 0,6 kV (vid 3 kA)
- Maximal kontinuerlig spänning MCOV (L+) - (L-) 100 V DC
- Märkavledningsstötström i (L+) - (L-) 10 kA
- Uppmätta begränsningsspänning MLV (L+) – (L-) 1760 V.
- Typ av produkt
Överspänningsskyddskontakt
- Nominell spänning
48 V/AC
60 V/DC
- Utförande
Din-skenemodul kan anslutas i två delar
IP20
- Tillverkarnr.
2805318
- Typ
2
- Mått.
(B x H x D) 17.5 x 52.4 x 55.3 mm
- Bredd
17.5 mm
- Höjd
52.4 mm
- Djup
55.3 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579511 Phoenix Contact 2805318 VAL-MS 75 VF ST Överspänningsskyddskontakt 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579511 Phoenix Contact 2805318 VAL-MS 75 VF ST Överspänningsskyddskontakt 1 st
Beskrivning
Överspänningsskydd kontakt typ 2 med seriekoppling av varistor och gasfyllt gnistgap för VAL-MS-baselement, termiskt övervakade, optiskt defektmeddelande.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
