Name: Phoenix Contact 2702992 FL WLAN 1020 Trådlös modul
Brand: Phoenix Contact
SKU: 3579344
Availability: SoldOut

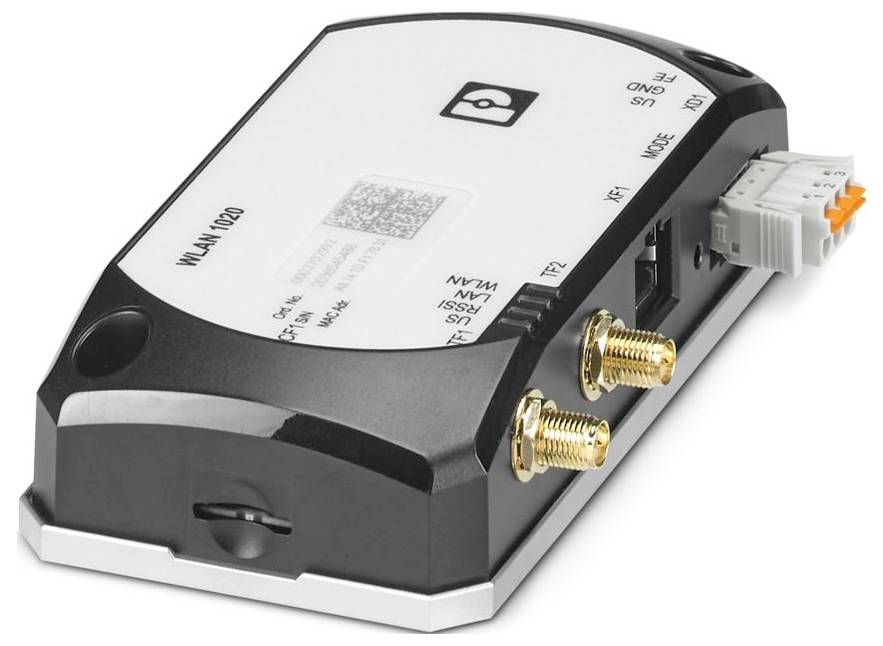

En svart och vit elektronisk enhet med två antennportar och flera anslutningsportar, som används för trådlös kommunikation och dataöverföring.

Liknande avbildning

Datablad (PDF)

Utgått

Toal (5 992,00 kr / stycken)

5 992,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Konstruktion: Stand-alone
Antal poler: 3
Anslutningstyp RJ45
Ledararea flexibel: 0,2 mm²... 1,5 mm²
Ledararea styv: 0,2 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 63 mm
Höjd: 26 mm
Djup: 113 mm
Materialhölje: PC
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -30 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 55032
Monteringssätt: Väggmontering;bärskenemontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II (IEC 61010-1)
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (icke-kondenserande)
Avisoleringslängd 10 mm
Frekvensområde: 0,15 MHz... 80 MHz
Överföringshastighet 10/100/1000 Mbit/s.
Maximal effektförlust vid nominellt förhållande 4,3 W.
Antal gränssnitt: 1
Lufttryck (drift): 800 hPa... 1080 hPa (upp till 2000 m üNN)
Antenn: Antenn
Antennens anslutningstyp: RSMA (hona)
Överföringslängd 100 m (per segment)
Försörjningsspänning 9 VDC ... 32 V DC (PELV/SELV)
Anslutningsteknik: COMBICON
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (icke-kondenserande)
Obs! För användning: Endast för industriell användning
Strömförbrukning: Max. 800 mA (vid varv/min/ Tmax/ max. Dataöverföring)
Signal: ± 0,5 kV (symmetrisk), ± 1 kV (asymmetrisk)
Monteringsanvisning: Antenner medföljer ej
Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
Kontakturladdning: ± 6 kV
Lufturladdning: ± 8 kV
Anmärkning: ±2,2 kV
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Provningsfältstyrka: 3 V/m.
Snabba transienter (Burst): Snabba transienter (Burst)
Ledningsbunden påverkan: Ledningsbunden påverkan
Spänning: 10 V
Emission: Emission
Överförningsposik: Koppar
Namn: Trådlöst LAN
Anslutningsbar trådlös modul 20 (10 per virtuellt gränssnitt i AP-Mode)
Lufttryck (förvaring/transport): 660 hPa... 1080 hPa (upp till 3500 m üNN)
Stötström (Surge): Stötström, belastning (Surge)
Obs angående anslutningstyp: Automatisk förhandling och autoförhandling
Antal kanaler: 1 (RJ45-portar)
Sändareffekt: Max. 19,5 dBm (med två antenner)
Funktioner
Indirekt urladdning: ± 6 kV
Utförande: IEEE 802.11 a/b/g/n/AC/ax 2,4 > GHz, 5 GHz 600 Mbit/s.
Konfiguration: Web-based management, automatiskt CLI, REST-API
Obs! För måttangivelser: Inbyggnadsmått utan kontaktdon
Matning: Modulelektronik: Matning: Modulelektronik
MATNINGSSPÄNNING 24 V DC (SELV)
Antal: 2
försörjningsström: typ. 180 mA (vid oom/ 20 °C/ max. Dataöverföring)
Ethernet (RJ45) Ethernet (RJ45)
Tvärsnittsarea AWG: 24... 16
Trådlöst: Trådlöst
Radioregistrering: Europa, andra länder i e-butiken
Frekvensband 2,4 GHz;5 GHz
Trådlös standard: WLAN;IEEE 802.11;a;b;g;n;AC;ax;Wi- Fi 6
Provsträcka: 24-V-matning / Funktionsjord 500 V DC 1 min;Ethernet-gränssnitt / alla andra potentialer 2,25 kV DC 1 min;24 V-matning/intern logik 500 V DC 1 min.
Land-stöd: Belgien;Bulgarien;Danmark;Tyskland;Estland;Finland;Frankrike;Grekland;Storbritannien;Irland;Italien;Lettland;Liechtenstein;Litauen;Luxemburg;Malta;Nederländerna;Norge;Österrike;Polen;Portugal;Rumänien;Sverige;Schweiz;Slovakien;Slovenien;Spanien;Tjeckien;Ungern;Cypern (Rep.);Japan;Kina;Singapore
Antal trådlösa gränssnitt: 1 IEEE 802.11 a/b/g/n/AC/ax
Radiokort: Radiokort
1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3: 1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3
Quality of Service (QoS): Ja
Material bottenplatta: Pressgjutet zink, förnicklad
Provningsresultat: Klass B.

Typ: FL WLAN 1020

Typ av produkt: Trådlös modul

Driftspänning (specifikationer): 24 V/DC

Strömförbrukning: 800 mA

Tillverkarnr.: 2702992

Utförande: Stand-alone

Mått.: (L x B x H) 113 x 63 x 26 mm

Bredd: 63 mm

Höjd: 26 mm

Längd: 113 mm

Gränssnitt: RJ45

Djup: 113 mm

: IP20

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579344 Phoenix Contact 2702992 FL WLAN 1020 Trådlös modul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579344 Phoenix Contact 2702992 FL WLAN 1020 Trådlös modul

Beskrivning

WLAN-klient, Soft Access Point, Wi-Fi 6, med 2 externa antennportar (RSMA-F), IP20, -30 ° C … +60 °C, WLAN 802.11a, n, ac, ax, frekvens 2,4 GHz, 5 GHz, anslutningsdata: 9 V DC ... 32 V DC, RJ45: För LAN, http/https, CLI, REST-API
