Name: Phoenix Contact 2702875 ILB BT ADIO MUX I/O-modul
Brand: Phoenix Contact
SKU: 2136547
Availability: BackOrder

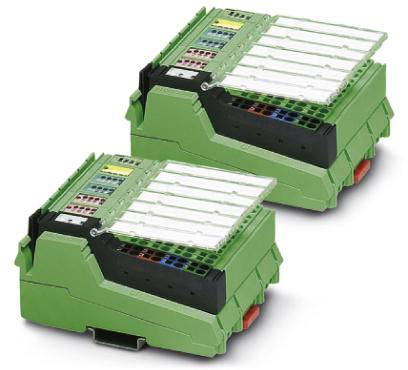

Två gröna, elektroniska enheter med modulära komponenter och anslutningar. De är staplingsbara och har färgade platser för anslutning.

Principschema för en spänningsövervakningskrets med mikrocontroller (µC), analoga och digitala in- och utgångar, spänningsregulator från 24V till 3,3V och 15V.

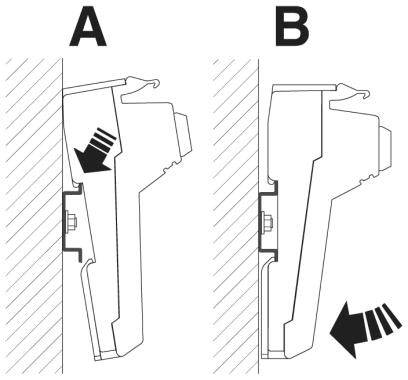

Diagrammet visar två ritningar av enheter: A med en rörelse nedåt, B lutande bakåt, monterade på en vägg.

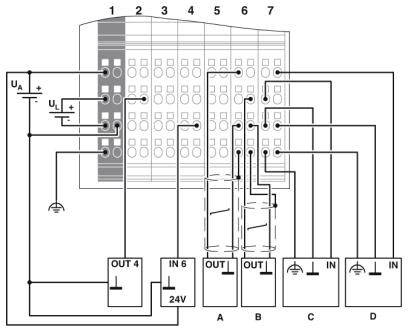

Kopplingsschema för en elektrisk styrenhet med sju anslutningspunkter (1-7). Anslutningar till fyra moduler (A-D) visas.

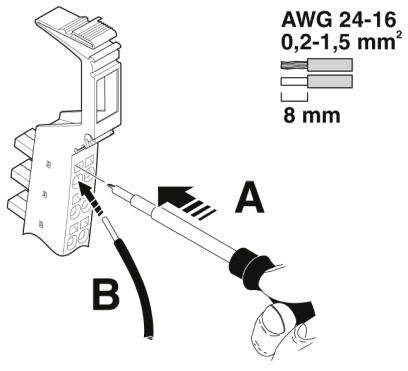

Illustrationen visar två verktyg, A och B, som arbetar vid en elektrisk kopplingspunkt. A pekar på tryckning, B på införande av kabeln.

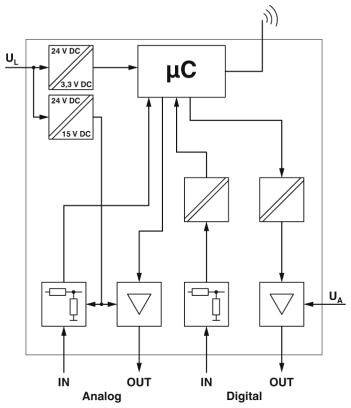

Schematisk diagram: Mikrokontroller (µC) styr analoga och digitala signalenheter, med 24V, 3,3V och 15V DC spänningsingångar, visar signalflöde och konnektivitet.

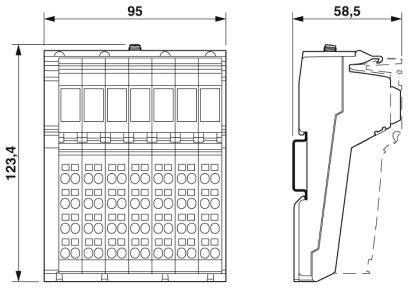

Teknisk ritning av en apparat med mått: Bredd 95 mm, höjd 123,4 mm, djup 58,5 mm. Front- och sidovy visas.

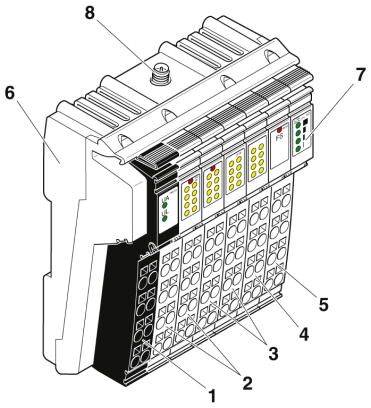

Ritning av en elektronisk modul med flera platser. Numrerade områden visar anslutningar och kontrollampor.

1/8

Liknande avbildning

Datablad (PDF)

Leverans ons 21 okt.

Antal

Styck

Toal (14 632,00 kr / stycken)

14 632,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass: IP20
Omgivningstemperatur (förvaring/transport) -25 °C till +85 °C.
Lufttryck (drift): 795 hPa - 1080 hPa
Trådlös standard: Bluetooth 4.0 baserat
Modulationstyp: GFSK (Gaussian Frequency Shift Keying)
Antennens anslutningstyp: RSMA (hona)
Frekvensområde: 2 402 GHz / 2.48 GHz
Sändareffekt: 5 dBm
Försörjningsspänning 24 VDC.
Polvändningsskydd, överspänningsskydd
Digital ingång anslutning: Dragfjäderanslutning
Anslutningsteknik: 1-ledare
Antal digitala ingångar 16
Nominell ingångsspänning 24 VDC
Antal digitala utgångar: 16
Digital utgång anslutning: Dragfjäderanslutning
Skyddskrets: Kortslutningsskydd, överbelastningsskydd, återspänningstålig
Nominell utgångsspänning: 24 V DC
Nominell belastning lampor 12 W.
Antal analoga ingångar: 2
Ingångssignal ström 0 mA - 20 mA
Ingångsmotstånd strömingång 50 Ω
Ingångssignal spänning 0 V - 10 V.
Ingångsmotstånd spänningsingång 130 kΩ
Antal analoga utgångar: 2
DAC-upplösning 12 bitar
Utgångssignal ström: 0 mA - 20 mA
Materialhölje: Pa 6.6-FR
Monteringssätt: Bärskena
Färg: grön
Nettovikt: 630 g

Typ: ILB BT ADIO MUX

Typ av produkt: I/O-modul

Strömförbrukning: 60 mA

Tillverkarnr.: 2702875

Mått.: (L x B x H) 57 x 95 x 123.4 mm

Utgångar: 8 A

Ingångar: 2,3 mA

Bredd: 95 mm

Höjd: 123.4 mm

Längd: 57 mm

Gränssnitt: Bluetooth 4.0 -baserat

Max. omgivningstemperatur: +60 °C

Min. omgivningstemperatur: -25 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O-modul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O-modul

Beskrivning

Räckvidd 50 m... 100 m i industrihallar med rundstrålande antenner och upp till 400 m i fritt fält med riktantenner. Snabbare anslutning och signalöverföring.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
