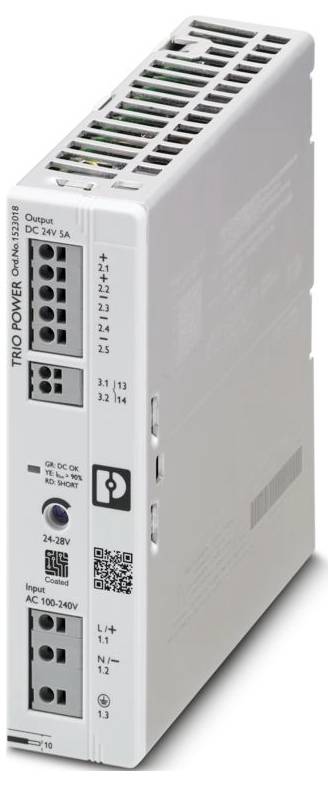

Liknande avbildning
Phoenix Contact 1523018 Strömförsörjning 24 V/DC 5 A 120 W Innehåll 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (1 112,00 kr / stycken)
1 112,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Trio Power
- Anslutningstyp: Push-in-anslutning
- Bredd: 35 mm
- Höjd: 135 mm
- Djup: 120 mm
- Färg: Röd, gul, grön (multicolor-LED)
- Brännbarhetsklass UL 94: V0 (hölje, klämmor)
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: EN 61000–4-11
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: Överspänningskategori
- Föroreningsgrad: 2
- Stöt (drift) 18 ms, 30g, per riktning (IEC 60068-2-27)
- Vibration (drift): 10 Hz ... 50 Hz, amplitud ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3 g, 90 min.
- Avisoleringslängd: 10 mm (styv/flexibel/ändhylsa)
- Monteringsläge: Vågrät skena NS 35, en 60715
- Frekvensområde: 0,15 MHz... 80 MHz
- Märkning: PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS; (en) reconcerned equipment is suitable for use in Class i, Division 2, Groups A, B, C and D Hazardous locations, or non-hazardous locations only.
- (FR) Sensejmen care appareil convient uniquement pour une utilisation en atmosphères explosibles de cklass i, division 2, groupes A, B, C et D ou en atmosphères explosibles.;(en) apparatledning: explosion Hazard - Do not Connect or discconnect equipment unless power has Power has been switched off or the area is known to be non-hazardous.
- (FR) Senast AVERTISSEMENT : rique d'explosion - NE pas connecter ou déconnecter les équipements si l'alimentation a été coupée ou si la zone est réputée non dangeuse.(en) if the equipment is used in a manner not specified by the manufacer, the protection provided by the equitured by the equipment impaid.
- (FR) Reconcern Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée.(en) This equipement must be installed in a suitable, tool secured/key locked enclosure.
- (FR) Reine CET équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.
- Kapslingsklass I
- Frekvens: 50 Hz
- Anslutningsteknik: Anslutningsteknik
- Nominell inspänning: 100 V AC ... 240 VAC
- Ingångsspänningsområde: 100 V DC ... 240 V DC ±10 %;160 V DC ... 240 V DC ±10 % (UL)
- Tål max. 300 VAC 15 s.
- Inkopplingsströmstöt < 33 A (25 °C)
- Inkopplingsströmsintegrerad (I2t) < 0,55 A2S
- Strömavbrottstid: typ. 28 ms (120 V AC);typ. 28 ms (230 V AC)
- STRÖMFÖRBRUKNING 1,29 A (100 V DC);0,53 A (240 V DC)
- Val av lämplig säkring för ingångsskydd: 6 A... 16 A (karakteristik B, C, D, K eller jämförbar)
- Verkningsgrad: typ. 93 % (120 V AC);typ. 94 % (230 V AC)
- Nominell utgångsspänning: 24 V DC
- Inställningsområde för utgångsspänning (USET): 24 V DC... 28 V DC (> 24 V DC, effektkonstant begränsad)
- Nominell utgångsström (I) 5 A.
- Dynamisk Boost (IDyn.Boost): Max. 7,5 A (5 s)
- Kortslutningssäker: Ja
- Ledbeständig: Ja
- Uteffekt (PN) 120 W.
- Uteffekt (Pdyn. Boost): Max. 180 W (5 s)
- Motståndskraft mot återmatning ≤ 35 VDC
- Skydd mot överspänning vid utgången (OVP): ≤ 35 V DC
- Rippel: typ. 50 mVSS (vid nominella värden)
- Stigtid: ≤ 1 s (Uout = 10 % ... 90 %)
- För fordon av kategori L ska följande krav gälla:
- Förlusteffekt tomgång max < 1,75 W (230 V AC)
- Effektförlust nominell belastning maximalt < 6,51 W (230 V AC)
- Parallell kopplingsmöjlighet: Ja, för effekthöjning och redundans
- Säkring (sekundärsida): Elektronisk
- Ingång: Symmetrisk 2 kV (Provningsgrad 4);osymmetrisk 4 kV (Provningsgrad 4)
- Position: 3.x
- Ledaranslutning: Ledaranslutning
- fast: 0,2 m² 1,5 m²;0,5 m² (rekommenderas)
- flexibel: 0,2 m² 1,5 m²;0,5 m² (rekommenderas)
- Flexibel med ändhylsa utan plasthylsa: 0,25 m² ... 1,5 m² (Cu);0,5 m² (rekommenderas)
- Flexibel med ändhylsa med plasthylsa: 0,25 m² ... 0,75 m²;0,5 m² (rekommenderas)
- Utgång: Symmetrisk 1 kV (Provningsgrad 3);osymmetrisk 2 kV (Provningsgrad 3)
- Signal: Osymmetrisk 1 kV (Provninghetsgrad 2)
- Led-signalering: Led-signal
- Signaleringssätt: Lysdiod OK - signaltillstånd drift (UN = 24 V DC, Iout = IN)
- Befattning: Vidarebefordran av drifttillstånd
- Kopplingskontakt (potentialfri): OptoMOS
- Antal faser: 1
- Isolationsspänning ingång/utgång: 3 kV AC (typpkontroll);3,1 kV DC (enhetskontroll)
- MTBF (IEC 61709, SN 29500) > : 3300000 tim (25 °C);> 1900000 tim (40 °C);> 880000 tim (60 °C)
- Tilläggstext: Klass 3
- Artikelmått: Artikelmått
- Inbyggnadsmått: Inbyggnadsmått
- Monteringsanvisning: Kan staplas: Horisontellt 0 mm , vertikalt 50 mm
- Skyddslackerad: Ja
- Utförande av kåpa: Polykarbonat
- Utförande av sidodelar: Aluminium
- Höjd: ≤ 5000 m.
- Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
- Temp.kod: T4 (-25 ... +70 °C | > 60 °C, NEDSTÄMPLING: 2,5 %/K)
- EN 61010-1: III ( ≤ 2000 m);II (≤ 5000 m)
- Standardbeskrivning: Nätvariation/underspänning
- Säkerhets mät-, styr-, regel- och laboratorieinstrument: Säkerhets mät-, styr-, styr- och laboratorieutrustning
- Lågspänningsskydd: Skyddsklenspänning
- UL
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
- Ledningsbunden emission: Ledningsbunden emission
- Exponering för störningar: Exponering för störningar
- DNV GL ledningsbunden emission: DNV GL ledningsbunden emission
- DNV: Klass B.
- DNV GL Stödravstrålning: DNV GL Stödravstrålning
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Kontakturladdning: 6 kV (Provninghetsgrad 3)
- Lufturladdning: 8 kV (Provningsgrad 3)
- Anmärkning: Kriterium A.
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Provningsfälttjocklek: 10 V/m (Provningsgrad 3)
- Snabba transienter (Burst): Snabba transienter (Burst)
- Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Ingång/utgång/signal: Osymmetrisk
- Spänning: 230 V AC
- Spänningsfall: Spänningsfall
- Spänningsfall: 0 %
- Kriterier: Kriterier
- Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
- Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
- Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
- Omgivningstemperatur (start-up type tested): -40 °C.
- AWG 24... 16 (Cu);20 (rekommenderas)
- AC-drift: AC-drift
- Nätform: Stjärnnät (TN, TT, IT (PE))
- Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
- Typ av spänning av matningsspänning: AC
- Frekvensområde (FN): 50 Hz 60 Hz ±10 %
- Skyddskrets: Transientskydd | varistor
- Effektfaktor (cos phi): 0,93 (230 V AC)
- Avledningsström mot PE < 3,5 mA
- DC-drift: DC-drift
- Nedstämpling: 60 °C... 70 °C
- Regleringsavvikelse: < 1 % (laständring statisk 10 %... 90 %),< 3 % (laständring dynamiskt 10 %... 90 %)< , 0,1 % (inspänningsförändring ±10 %)
- Crestfaktor: typ. 1,72 (120 V AC);typ. 1,89 (230 V AC)
- Miljödirektiv: RoHS-direktivet 2011/65/EU;WEEE;Reach
- Monteringsavstånd höger/vänster: 0 mm / 0 mm
- Inbyggnadsavstånd upptill/nedtill 50 mm/50 mm
- Övertonsströmmar: Övertonsströmmar
- Flimmer: Flicker
- Antal perioder: 1 period
- Emission: Emission enligt en 61000-6-3 (bostads- och industriområde) och en 61000-6-4 (industriområde)
- Immunitet: Immunitet enligt en 61000-6-1 (bostadsområden), en 61000-6-2 (industriområden)
- Enhetsingångssäkring 6,3 A internt (apparatskydd)
- Effektförlust tomgång minimalt < 2,14 W (120 V AC)
- Effektförlust nominell last minimal < : 8,54 W (120 V AC)
- Inbyggd säkring: Nej
- Polmärkning: 3.1 (13), 3.2 (14)
- Led av: Matningsspänning Input AC inte tillgänglig (av)
- Lysdiod på (grön), DC OK: Uout > 21 VDC och Iout < 0,9 x IN (på (grön), DC OK)
- Signalutgång DC OK: Signalutgång DC OK
- Typ av signalering: Kopplingskontakt DC OK - signaltillstånd drift (UN = 24 V DC, Iout = IN)
- Brytspänning: Max. 30 V DC (SELV)
- Strömbelastningsförmåga: Max. 100 mA
- Tillståndsvillkor (kontakt stängd): Uout > 21 V DC och Iout < 0,9 x I (kontakt stängd)
- Tillståndsvillkor (kontakt öppnad): Uout < 21 V DC eller Iout > 0,9 X IN ( medelvärdesbildning över 60 s) (kontakt öppen)
- Användningshöjd (nedstämpling uteffekt): > 2000 m (nedstämpling: 10 %/1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Säkerhet för nätenheter upp till 1100 V (Isoleringsavstånd): Säkerhet för nätenheter upp till 1100 V (Isoleringsavstånd)
- Elektrisk säkerhet: Elektrisk säkerhet
- Säker separering: Säker separering
- Begränsning av övertonsströmmar i nätet: Begränsning av övertonsströmmar i nätet
- Nätvariation/underspänning: Nätvariation/underspänning
- Led på (gul), iout 90 > %: Uout > 21 V DC och Iout > 0,9 x IN (på (gul), iout > 90 %)
- Lysdiod på (röd), ISHORT: Uout < 21 V DC och Iout > 0,9 x IN (på (röd), ISHORT)
- Led på (blinkar rött) OVP: UOUT > OVP (over voltage protection) (på (rödblinkning))
- Djup (apparatdjup (bärskenemontering) 115 mm (enhetsdjup (dragskenmontering))
- Lågspänningsskydd: Säkerhetsklenspänning
- ANSI/ UL 121201 ANSI/ UL 121201
- Ingångsspänning (nominell)
AC 100 V - 240 V
- Typ av produkt
Strömförsörjning
- Ingångsspänning (min.)
100 V/AC
100 V/DC
- Ingångsspänning (max.)
240 V/AC
240 V/DC
- Utgångsström max.
5 A
- Utgångsström (max.) - avrundad
5 A
120 W
- Typ av utgång (nätaggregat)
Justerbar
- Faser
1
- Utgångsström (max.)
24 V/DC
- Anslutning
Push-in-fjäderanslutning
- Mått.
(L x B x H) 120 x 35 x 135 mm
- Utgångsspänning (max.)
28 V/DC
- Utgångsspänning (min.)
24 V/DC
- Driftstemperatur (max.)
70 °C
- Arbetstemperatur (max.) (Reducering)
70 °C
- Arbetstemperatur (min.) (Reducering)
60 °C
- Driftstemperatur (Min)
-25 °C
- Tillverkarnr.
1523018
- Innehåll
1 st
- Nätaggregrat - specifikationer
skyddande beläggning
- Bredd
35 mm
- Höjd
135 mm
- Längd
120 mm
IP20
- Max. temperatur
70 °C
- Min. temperatur
-25 °C
- Typ
TRIO3-PS/1AC/24DC/5/CO
- Verkningsgrad
94 %
- Djup
120 mm
- Inbyggnadshöjd
135 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3569150 Phoenix Contact 1523018 Strömförsörjning 24 V/DC 5 A 120 W Innehåll 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3569150 Phoenix Contact 1523018 Strömförsörjning 24 V/DC 5 A 120 W Innehåll 1 st
Beskrivning
Primärtaktad strömförsörjning, TRIO Power, Power Push-in -anslutning, bärskenemontering, ingång: 1-fas, utgång: 24 V DC / 5 A, inställbar från 24 V DC... 28 V DC
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
