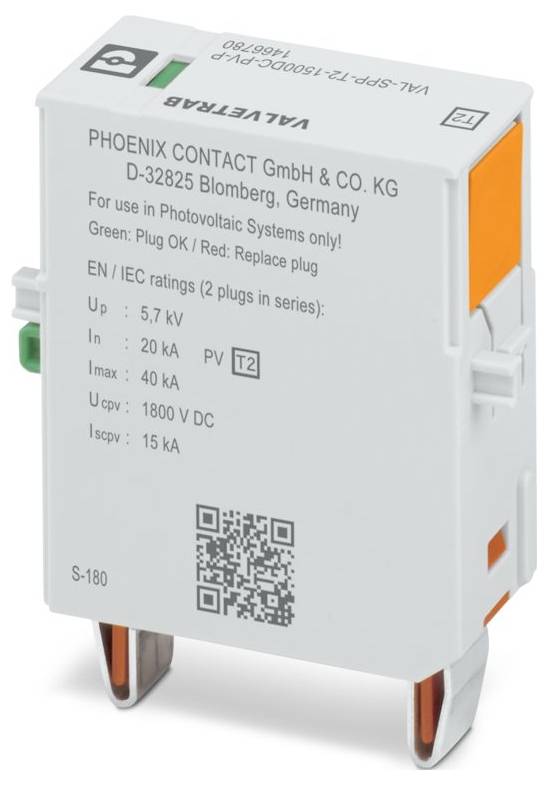

Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Överspänningsskyddskontakt Överspänningsskydd för: Solcellssystem 20 kA P
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (663,20 kr / stycken)
6 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VAL-SPP
- IEC-KONTROLLKLASS PV II;PV T2
- Konstruktion: Kontakt
- Poltal 1
- Meddelande överspänningsskydd defekt: Optiskt
- Anslutningstyp: Jackbar
- Bredd: 17,5 mm
- Höjd: 54,2 mm
- Djup: 61,5 mm
- Delningsenhet: 1 TE
- Färg: ljusgrå, RAL 7035
- Brännbarhetsklass UL 94: V-0
- Materialhölje: Pa 6.6-FR 20 % GF
- Skyddsledarström IPE: ≤ 350 µA AC;≤ 100 µA DC
- Märkavledningsström in (8/20) µs: 20 kA
- Total avledningsström ITotal (8/20 ) µs: 40 kA
- Svarstid ta: ≤ 25 ns
- Miljöförhållanden
- Kapslingsklass: IP20C
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 4000 m (amsl)
- Standarder/bestämmelser: IEC 61643-31
- Anmärkning: 2018
- Montering: På baselement
- EN typ T2
- Strömförsörjningssystem IEC: DC
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- CTI-värde för materialet: 600
- ISOLERINGSMATERIAL PA 6.6-FR 20 % GF
- Materialgrupp: I.
- Effektförbrukning i viloläge PC: ≤ 90 MVA
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Skyddsnivå Up: ≤ 5,7 kV (2 kontakter i serien)
- Restspänning Ures: ≤ 5,7 kV (för in, 2 kontakter i rad);≤ 5 kV (vid 10 kA, 2 kontakter i rad);≤ 4,8 kV (vid 5 kA, 2 kontakter i rad);≤ 4,5 kV (vid 3 kA, 2 kontakter i rad)
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 25g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (5-500 Hz / 2,5 h / XYZ)
- Monteringsposition: Interiör
- Placering av avskiljningsanordningen: Intern
- Tillgänglighet: Tillgänglig
- SPD fel: OCFM (feldelning)
- Skyddskrets spänningsida (DC): Skyddskrets likspänningsida (DC)
- Högsta kontinuerliga spänning UCPV: 1800 V DC (2 kontakter i serie)
- Kortslutningsskydd ISCPV 15000 A.
- Tomgångsspänning UOCSTC: 1500 V DC (2 kontakter i serien)
- Isolationsmotstånd Riso > : 5 MΩ (vid 500 V DC)
- Anslutningskonfiguration: Y-konfiguration
- Skyddskrets PV: Skyddskrets PV
- Kontinuerlig ström ICPV: ≤ 100 µA DC
- Omgivningstemperatur (montering): -5 °C ... 50 °C
- Typ av produkt
Överspänningsskyddskontakt
- Överspänningsskydd för
Solcellssystem
- Läckström
20 kA
- Utförande
Kontakt
IP20C
- Tillverkarnr.
1466780
- Typ
2
- Mått.
(B x H x D) 17.5 x 54.2 x 61.5 mm
- Bredd
17.5 mm
- Höjd
54.2 mm
- Djup
61.5 mm
- Innehåll
10 st
- Förpackningstyp
Piece
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Överspänningsskyddskontakt Överspänningsskydd för: Solcellssystem 20 kA P
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Överspänningsskyddskontakt Överspänningsskydd för: Solcellssystem 20 kA P
Beskrivning
Extra kontaktdon för PV-avledarkombinationer av produktfamiljen val-SPP-T2-1500DC-PV-2+V-ut...
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
