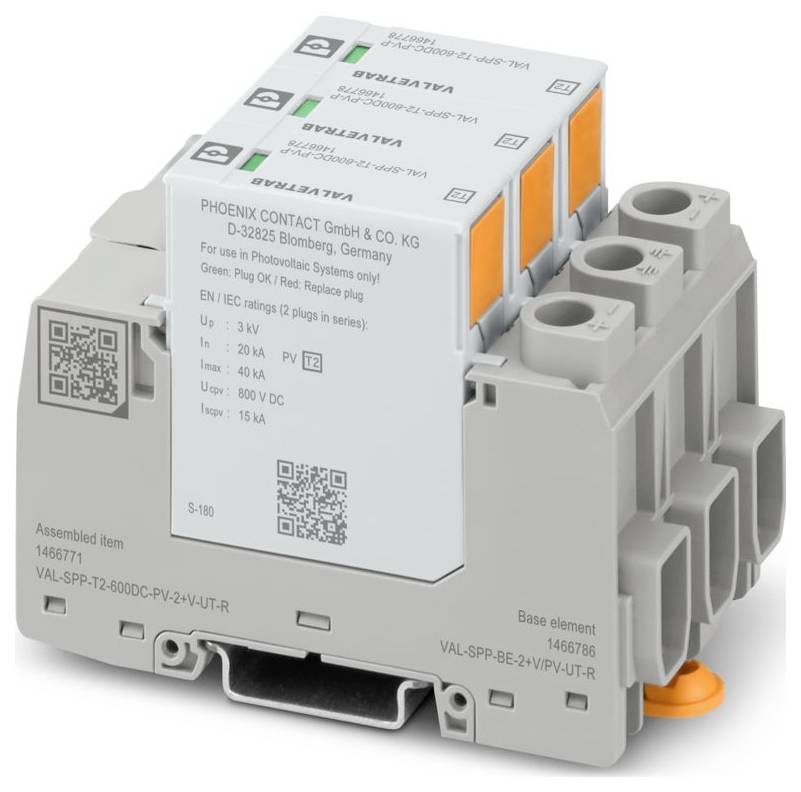

Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Spänningsavledare Överspänningsskydd för: Solcellssystem 40 kA Piec
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (2 712,00 kr / stycken)
2 712,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VAL-SPP
- IEC-KONTROLLKLASS PV II;PV T2
- Form: Dragskenemodul kan anslutas i två delar
- Antal poler: 3
- Meddelande överspänningsskydd defekt: Optisk, överföringskontakt
- Indikering/fjärrmeddelande: Indikering/fjärrmeddelande
- Kopplingsfunktion: Växlare
- Anslutningstyp: skruvanslutning.
- Skruvgänga M3
- Åtdragningsmoment: 0,5 Nm... 0,6 Nm
- Ledararea flexibel: 0,25 mm²... 1,5 mm²
- Ledararea styv: 0,25 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 53,4 mm
- Höjd: 96,6 mm
- Djup: 71,5 mm (inkl. bärskena 7,5 mm)
- Delningsenhet 3 TE
- Färg: Grå (RAL 7042);ljusgrå (RAL 7035)
- Brännbarhetsklass UL 94: V-0
- Materialhölje: Pa 6.6-FR 20 % GF;PBT
- Mekaniska data: Mekaniska data.
- Öppen sidovägg: Nej
- Skyddsledarström IPE: ≤ 350 µA AC;≤ 100 µA DC
- Märkavledningsström in (8/20) µs: 20 kA
- Total avledningsström ITotal (8/20 ) µs: 40 kA
- Svarstid ta: ≤ 25 ns
- Nödvändig försäkring: Max 1 A (GG)
- Miljöförhållanden
- Kapslingsklass IP20C (i inbyggt tillstånd)
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 5000 m (amsl)
- Standarder/bestämmelser: IEC 61643-31
- Anmärkning: 2018
- Monteringssätt: Bärskena 35 mm
- EN typ T2
- Strömförsörjningssystem IEC: DC
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- CTI-värde för materialet: 600
- ISOLERINGSMATERIAL PA 6.6-FR 20 % GF;PBT
- Materialgrupp: I.
- SKYDDSFADE: (DC+) - (DC-);(DC+) - PE; (DC-) - PE
- Effektförbrukning i viloläge PC: ≤ 80 MVA
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Skyddsnivå Up: ≤ 3 kV
- Restspänning Ures: ≤ 3 kV (för in);≤ 2,5 kV (vid 10 kA);≤ 2,3 kV (vid 5 kA);≤ 2,1 kV (vid 3 kA)
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 25g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (5-500 Hz / 2,5 h / XYZ)
- Utnämnande: Felsignalkontakt
- Avisoleringslängd: 7 mm
- Felmeddelande via fjärrindikering: Felmeddelande
- Driftström AC: 5 mA AC... 1 A/AC
- Monteringsposition: Interiör
- Placering av avskiljningsanordningen: Intern
- Tillgänglighet: Tillgänglig
- SPD fel: OCFM (feldelning)
- Skyddskrets spänningsida (DC): Skyddskrets likspänningsida (DC)
- Högsta kontinuerliga spänning UCPV: 800 V DC
- Kortslutningsskydd ISCPV 15000 A.
- TOMGÅNGSSPÄNNING UOCSTC: 667 V DC
- Isolationsmotstånd Riso > : 5 MΩ (vid 500 V DC)
- Anslutningskonfiguration: Y-konfiguration
- Skyddskrets PV: Skyddskrets PV
- Kontinuerlig ström ICPV: ≤ 100 µA DC
- 2 ledare av samma tvärsnitt flexibel m. Twin-ändhylsa med plasthylsa 1,5 mm² ... 6 mm²
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 0,75 mm²
- Isoleringstyp: Mellan huvud- och hjälpströmkretsen har produkten dubbel / förstärkt isolering.
- Omgivningstemperatur (montering): -5 °C ... 50 °C
- DRIFTSPÄNNING AC: 5 V AC... 250 V AC (≤ 2000 m (amsl);5 V AC ... 150 V AC (≤ 5000 m (amsl)
- Driftspänning DC 125 V DC (≤ 5000 m (amsl)
- Driftström DC 200 mA DC
- Typ av produkt
Spänningsavledare
- Överspänningsskydd för
Solcellssystem
- Läckström
40 kA
- Utförande
Din-skenemodul kan anslutas i två delar
IP20C (i inbyggt tillstånd)
- Tillverkarnr.
1466771
- Typ
2
- Mått.
(B x H x D) 53.4 x 96.6 x 71.5 mm
- Bredd
53.4 mm
- Höjd
96.6 mm
- Djup
71.5 mm
- Innehåll
1 st
- Förpackningstyp
Piece
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Spänningsavledare Överspänningsskydd för: Solcellssystem 40 kA Piec
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Spänningsavledare Överspänningsskydd för: Solcellssystem 40 kA Piec
Beskrivning
Överspänningsavledare, enl. Typ 2/Class II, för 2-poliga isolerade och jordade PV-likspänningssystem 600 V DC, för bärskenemontering, 3-poligt baselement med överföringskontakt, tre anslutningsfärdiga temperaturövervakade skyddselement, statusmeddelande till varje kontakt.
