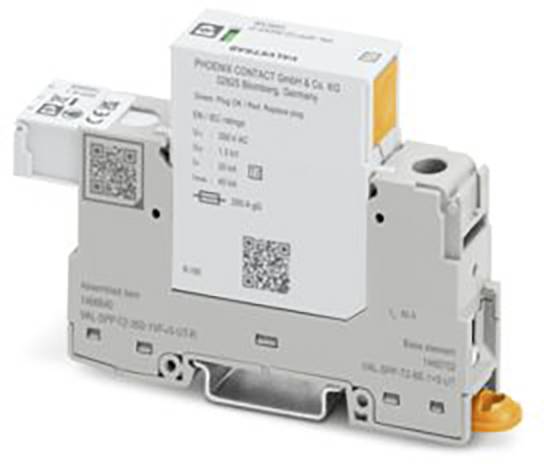

Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Spänningsavledare 20 kA 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (952,00 kr / stycken)
952,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VAL-SPP
- IEC-KONTROLLKLASS II;T2
- Form: Dragskenemodul kan anslutas i två delar
- Poltal 1
- Meddelande överspänningsskydd defekt: Optisk, överföringskontakt
- NOMINELL SPÄNNING UN: 240 V AC ±10 % (TN);240 V AC ±10 % (TT);230 V AC ±10 % (IT)
- Indikering/fjärrmeddelande: Indikering/fjärrmeddelande
- Kopplingsfunktion: Växlare
- Anslutningstyp: Push-in-anslutning
- Skruvgänga M5
- Åtdragningsmoment: 3 Nm... 3,5 Nm
- Ledararea flexibel: 0,25 mm²... 1,5 mm²
- Ledararea styv: 0,25 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 17,8 mm
- Höjd: 110,8 mm
- Djup: 71,5 mm (inkl. bärskena 7,5 mm)
- Delningsenhet: 1 TE
- Färg: Grå (RAL 7042);ljusgrå (RAL 7035)
- Brännbarhetsklass UL 94: V-0
- Materialhölje: Pa 6.6-FR 20 % GF;PBT
- Maximal kontinuerlig spänning UC: 350 V AC
- Skyddsledarström IPE: ≤ 5 µA
- Märkavledningsström in (8/20) µs: 20 kA
- Svarstid ta: ≤ 25 ns
- Nödvändig försäkring: Max 1 A (GG)
- Miljöförhållanden
- Kapslingsklass IP20C (i inbyggt tillstånd)
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 5000 m (amsl)
- Standarder/bestämmelser: EN 61643-11
- Obs: 2012 + A11:2018
- Monteringssätt: Bärskena 35 mm
- EN typ T2
- STRÖMFÖRSÖRJNINGSSYSTEM IEC: TN;TT
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 3
- Nominell frekvens FN: 50 Hz (60 Hz)
- CTI-värde för materialet: 600
- ISOLERINGSMATERIAL PA 6.6-FR 20 % GF;PBT
- Materialgrupp: I.
- SKYDDSFADE: L-N;L-PE;L-PEN
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Skyddsnivå Up: ≤ 1,5 kV
- Restspänning Ures: ≤ 1,5 kV (för in);≤ 1,3 kV (vid 10 kA);≤ 1,2 kV (vid 5 kA);≤ 1,1 kV (vid 3 kA)
- Utlösningsspänning vid 6 kV (1,2/50 ) µs: ≤ 1,5 kV
- OV-beteende vid ut: 460 V AC (5 s / withstand mode);460 V AC (120 min / withstand mode)
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 25g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Utnämnande: Felsignalkontakt
- Avisoleringslängd: 8 mm
- Felmeddelande via fjärrindikering: Felmeddelande
- Nominell belastningsström IL: 80 A (25 m²)
- Kortslutningsskydd ISCCR: 25 kA
- Maximal försäkring vid V-kabelgenomföring 80 A (GG)
- Maximal försäkring vid stickledningskabel 200 A (GG)
- Driftström AC: 5 mA AC... 1 A/AC
- Allmänt: Allmänt
- 2 ledare av samma tvärsnitt flexibel m. Twin-ändhylsa med plasthylsa 1,5 mm² ... 16 mm²
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 0,75 mm²
- Isoleringstyp: Mellan huvud- och hjälpströmkretsen har produkten dubbel / förstärkt isolering.
- Omgivningstemperatur (montering): 5 °C ... 50 °C
- DRIFTSPÄNNING AC: 5 V AC... 250 V AC (≤ 2000 m (amsl) vid föroreningsgrad 2);5 V AC ... 150 V AC (≤ 5000 m (amsl)
- Driftspänning DC 125 V DC (≤ 5000 m (amsl)
- Driftström DC 200 mA DC
- Maximal effektförlust vid nominellt villkor ≤ 1,75 MVA
- Typ av produkt
Spänningsavledare
- Läckström
20 kA
- Utförande
Din-skenemodul kan anslutas i två delar
IP20C (i inbyggt tillstånd)
- Tillverkarnr.
1466640
- Typ
2
- Mått.
(B x H x D) 17.8 x 110.8 x 71.5 mm
- Bredd
17.8 mm
- Höjd
110.8 mm
- Djup
71.5 mm
- Innehåll
1 st
DIN rail (top hat rail) 35 mm
TRUE
Other
350 V
20 kA
TRUE
1.5 kV
Optical
TRUE
1.5 mm²
35 mm²
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
40 kA
25 kA
200 A
80 A
FALSE
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Spänningsavledare 20 kA 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Spänningsavledare 20 kA 1 st
Beskrivning
Anslutningsbar överspänningsavledare, enl. Typ 2 / klass II, för 1-fasiga strömförsörjningsnät med kombinerat lagd PE- och N i en ledare (2-ledarsystem: L, N/PEN) med fjärrsignalkontakt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
