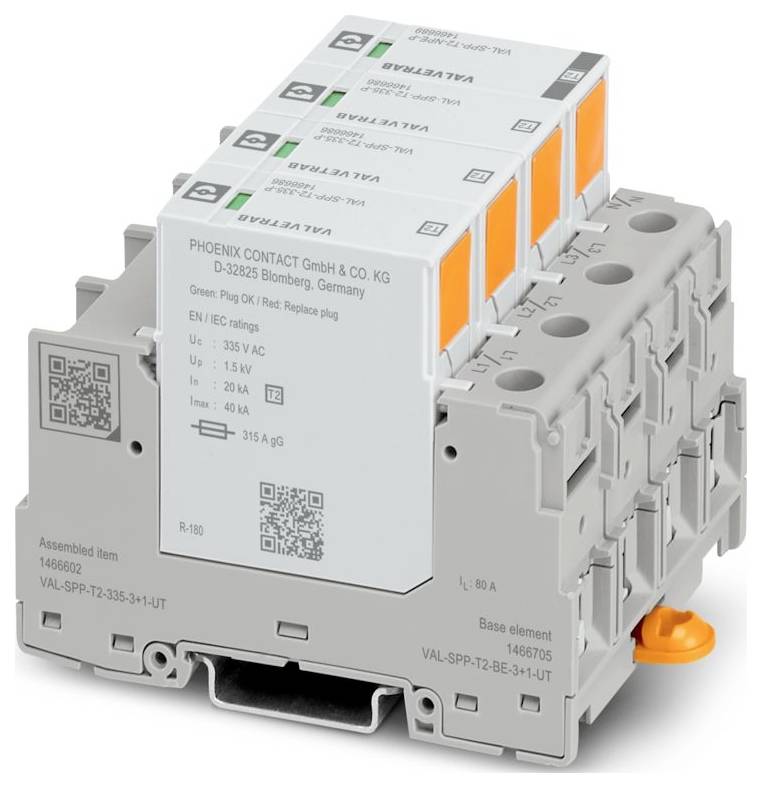

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Spänningsavledare 20 kA 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (2 872,00 kr / stycken)
2 872,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VAL-SPP
- IEC-KONTROLLKLASS II;T2
- Form: Dragskenemodul kan anslutas i två delar
- Poltal 4
- Meddelande överspänningsskydd defekt: Optiskt
- NOMINELL SPÄNNING UN: 240/415 V AC ±10 % (TN-S);240/415 V AC ±10 % (TT)
- Anslutning: Gaffelkabelsko
- Skruvgänga M5
- Åtdragningsmoment 30 lbf-in.
- Ledararea flexibel: 1,5 mm²... 25 mm²
- Ledararea styv: 1,5 mm²... 50 m²;2 x 1,5 m² ... 16 m² (2 ledare med samma tvärsnitt)
- Ledararea AWG: 14... 2
- Bredd: 71,2 mm
- Höjd: 96,6 mm
- Djup: 71,5 mm (inkl. bärskena 7,5 mm)
- Delningsenhet 4 TE
- Färg: Grå (RAL 7042);ljusgrå (RAL 7035)
- Brännbarhetsklass UL 94: V-0
- Materialhölje: Pa 6.6-FR 20 % GF;PBT
- Skyddsledarström IPE: ≤ 5 µA
- Märkavledningsström in (8/20) µs: 20 kA
- Total avledningsström ITotal (8/20 ) µs: 40 kA
- Miljöförhållanden
- Kapslingsklass IP20C (i inbyggt tillstånd)
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 5000 m (amsl)
- Standarder/bestämmelser: EN 61643-11
- Obs: 2012 + A11:2018
- Monteringssätt: Bärskena 35 mm
- EN typ T2
- STRÖMFÖRSÖRJNINGSSYSTEM IEC: TN-S;TT
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 3
- Nominell frekvens FN: 50 Hz (60 Hz)
- CTI-värde för materialet: 600
- ISOLERINGSMATERIAL PA 6.6-FR 20 % GF;PBT
- Materialgrupp: I.
- SKYDDSFADE: L-L;L-N;L-G;N-G
- Effektförbrukning i viloläge PC: ≤ 450 MVA
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 25g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer UL-specifikationer
- Maximal kontinuerlig spänning MCOV (N-G) 305 V AC
- Energifördelningssystem Wye
- Nominell frekvens 50/60 Hz
- Uppmätta begränsningsspänning MLV (N-G) 1140 V.
- SPD typ 4ca
- Avisoleringslängd: 18 mm
- Maximal kontinuerlig spänning UC (L-N): 335 V AC
- Maximal kontinuerlig spänning UC (N-PE): 305 V AC
- Nominell belastningsström IL: 80 A (25 m²)
- Möjlighet till följdrom från IFI (N-PE): 100 A.
- Kortslutningsskydd ISCCR: 100 kA
- Skyddsnivå Up (L-N): ≤ 1,5 kV
- Skyddsnivå Up (L-PE) ≤ 1,7 kV
- Skyddsnivå Up (N-PE) ≤ 1,5 kV
- Restspänning Ures (L-N): ≤ 1,5 kV (vid in);≤ 1,3 kV (vid 10 kA);≤ 1,2 kV (vid 5 kA);≤ 1,1 kV (vid 3 kA)
- Restspänning Ures (L-PE): ≤ 1,7 kV (vid in);≤ 1,5 kV (vid 10 kA);≤ 1,3 kV (vid 5 kA);≤ 1,2 kV (vid 3 kA)
- Restspänning Ures (N-PE): ≤ 0,5 kV (vid in);≤ 0,4 kV (vid 10 kA);≤ 0,3 kV (vid 5 kA);≤ 0,1 kV (vid 3 kA)
- OV-beteende vid ut (L-N): 415 V AC (5 s/withstand mode);460 V AC (120 min/safe failure mode)
- OV-beteende vid ut (N-PE): 1200 V AC (200 ms/withstand mode)
- Svarstid ta (L-N): ≤ 25 ns
- Svarstid ta (L-PE) ≤ 100 ns
- Svarstid ta (N-PE): ≤ 100 ns
- Maximal försäkring vid V-kabelgenomföring 80 A (GG)
- Maximal försäkring vid stickledningskabel 315 A (GG)
- Maximal kontinuerlig spänning MCOV (L-N) 320 V AC
- Maximal kontinuerlig spänning MCOV (L-G) 320 V AC
- Nominell spänning 240/415 VAC
- Uppmätta begränsningsspänning MLV (L-N) 1340 V.
- Uppmätta begränsningsspänning MLV (L-G) 2480 V.
- UL-anslutning: UL-anslutningsdata
- Maximal kontinuerlig spänning MCOV (L-L) 640 V AC
- Uppmätta begränsningsspänning MLV (L-L) 2680 V.
- Allmänt: Allmänt
- Ytterligare tekniska data: Ytterligare tekniska data.
- Maximal kontinuerlig spänning UC (L-PE): 335 V AC
- Märkavledningsstötström på 20 kA
- 2 ledare av samma tvärsnitt flexibel m. Twin-ändhylsa med plasthylsa 1,5 mm² ... 16 mm²
- Ledararea flexibel med ändhylsa med plasthylsa: 1,5 mm2 ... 35 m²;2 x 1,5 m² ... 10 m² (2 ledare med samma tvärsnitt)
- Ledararea flexibel med ändhylsa utan plasthylsa: 1,5 mm2 ... 25 m²;2 x 1,5 m² ... 16 m² (2 ledare med samma tvärsnitt)
- OV-beteende vid ut (L-PE): 1464 V AC (200 ms/withstand mode)
- Omgivningstemperatur (montering): -5 °C ... 50 °C
- Typ av produkt
Spänningsavledare
- Läckström
20 kA
- Nominell spänning
240 V/AC
415 V/AC
- Utförande
Din-skenemodul kan anslutas i två delar
IP20C (i inbyggt tillstånd)
- Tillverkarnr.
1466602
- Typ
2
- Mått.
(B x H x D) 71.2 x 96.6 x 71.5 mm
- Bredd
71.2 mm
- Höjd
96.6 mm
- Djup
71.5 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Spänningsavledare 20 kA 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Spänningsavledare 20 kA 1 st
Beskrivning
Anslutningsbar typ 2-avledare för 3-fasiga strömförsörjningsnät med separat N och PE (5-ledarsystem: L1, L2, L3, N, PE).
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
