Liknande avbildning

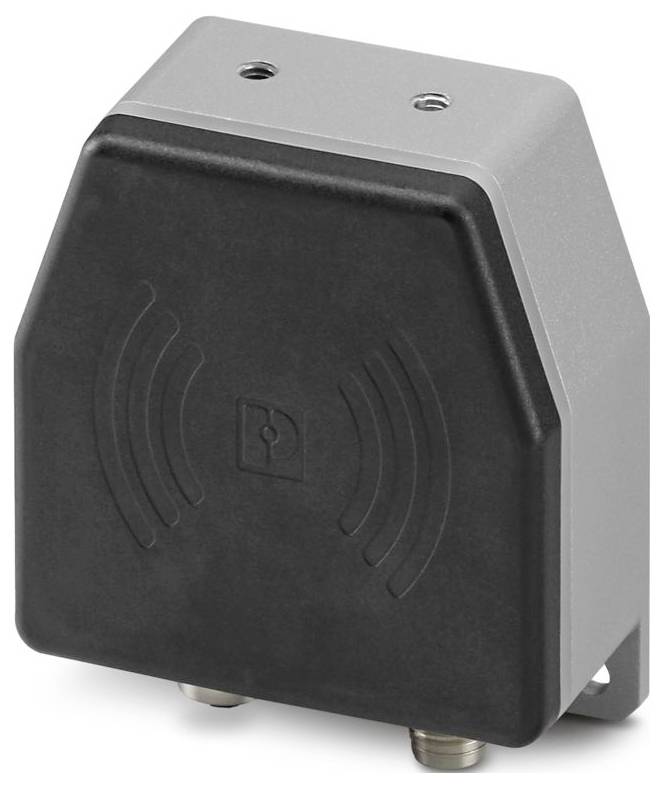

Phoenix Contact 1464614 NEARFI 300 B Induktiv kopplare
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (8 952,00 kr / stycken)
8 952,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Nearfi
- Anslutningstyp: M12-kontaktdon, L-kodad;M12-kontaktdon, L-kodad
- Bredd: 80 mm
- Höjd: 86 mm
- Djup: 39 mm
- Brännbarhetsklass UL 94: V0
- Miljöförhållanden
- Temperaturintervall (drift): -20 °C ... 60 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjdnivå: 2000 m
- Standarder/bestämmelser: EN 55016–2-3
- Obs: RED 2014/53/EU
- Monteringssätt: väggmontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori II
- Föroreningsgrad: 2
- Tillåten luftfuktighet (drift): 10 %... 95 %
- Montering: valfri position
- Frekvensområde: 0,15 MHz... 80 MHz (Provningsgrad 3 - osymmetrisk)
- Maximal effektförlust vid nominellt förhållande 3 W.
- Lufttryck (drift): 80 kPa … 108 kPa (upp till 2000 m üNN)
- Försörjningsspänning 19 VDC ... 30 V DC
- CE: CE
- Tillåten luftfuktighet (förvaring/transport): 10 %... 95 %
- Ingång: ± 0,5 kV (Provningsgrad 1–symmetrisk); ± 1 kV (Provningsgrad 2 – osymmetrisk)
- Utgång: ± 1 kV (Provningsgrad 2 - osymmetrisk)
- Signal: ± 1 kV (Provningsgrad 2 - osymmetrisk)
- Monteringsanvisning: Observera nedstämpling
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Kontakturladdning: ± 4 kV (Provningsgrad 2)
- Lufturladdning: ± 8 kV (Provningsgrad 3)
- Anmärkning: Klass A, industrianvändningsområde
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Provningskudstyrka: ~ 1,95 µA/m (på 10 m avstånd)
- Snabba transienter (Burst): Snabba transienter (Burst)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Spänning 10 V (80 % amplitudmodulation med 1 kHz)
- Kriterier: Kriterier
- Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
- Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
- Skyddskrets: Transientskydd, polvändningsskydd
- Emission: Emission
- Användning: Effekt
- MTTF: 221 år (SN 29500 standard, temperatur 25 °C, sändningscykel 21 %);112 år (SN 29500 standard, temperatur 40 °C, sändningscykel 34,25 %);51 år (SN 29500 standard, temperatur 40 °C, sändningscykel 100 %)
- Strömförsörjning: Försörjning
- Induktiv: Energiöverföring: Induktiv: Energiöverföring
- Räckvidd: Min. 0 mm;≤ 10 mm
- Mittförskjutning: ± 10 mm
- Vinkelförskjutning < 15 °
- Anslutningsbar radiomoduler 1 (fjärrkopplare)
- Färg (hölje): Svart (RAL 9005)
- Material (enclosure): PBT;pressgjutet zink
- Övrig beständighet: Beständig mot svetssprutor;beständig mot saltdimma enligt IEC 60068-2-11 (96 h i 5 % saltdimma)
- Vibrationstålighet enligt en 60068-2-6/IEC 60068-2-6: Vibration (drift) : 5g per rumriktning, 10 Hz... 150 Hz, amplitud ±0,34 mm
- Stöt enligt en 60068-2-27/IEC 60068-2-27: Stöt (i drift) 30g, 11 ms varaktighet, halvsinuschockpuls, tre stötar, per riktning
- Daudrerchock enligt en 60068-2-27/IEC 60068-2-27: Kontinuerlig chock (drift) 10g, 16 ms kontinuerlig, halvsinuschockpuls, 1000 stötar, beroende på riktning av rummet
- Kapslingsklass (IP) IP65/IP66 (tillverkarens förklaring)
- Kapslingsklass (IK): IK06 (stöthållfasthet)
- Lufttryck (lagring/transport): 66 kPa ... 108 kPa (upp till 3500 m üNN)
- Radiolicens Europa: Radiolicens
- Fältstyrka 10 V/m.
- Stötström (Surge): Stötström, belastning (Surge)
- Fri från lackvätningsstörande ämnen: VDMA 24364:2018-05
- Strömförbrukning standard: 40 mA (utan fjärrkopplare, vid 24 V DC, vid 25 °C);125 mA (med fjärrkopplare, utan belastning, vid 24 V DC, vid 25 °C)
- Strömförbrukning maximalt < 3,2 A (med fjärrkopplare, 2 A belastning, ingångsspänning 19 V DC)
- Ström: 2,3 A (för ca 1 ms, vid 24 V DC, utan fjärrkopplare);4,5 A (för ca 4,5 ms, vid 24 V DC, med fjärrkopplare, utan last)
- Typ
NEARFI 300 B
- Typ av produkt
Induktiv kopplare
- Tillverkarnr.
1464614
- Mått.
(L x B x H) 39 x 80 x 86 mm
- Drifttemperatur
-20 °C (min)
- Min. drifttemperatur
-20 °C
- Bredd
80 mm
- Höjd
86 mm
- Längd
39 mm
- Max. omgivningstemperatur
85 °C
- Min. omgivningstemperatur
-40 °C
- Djup
39 mm
IP65
- Inbyggnadshöjd
86 mm
80 mm
86 mm
39 mm
86 mm
DC
Plug-in connection
TRUE
IP65
FALSE
19-30 V
Other
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3568535 Phoenix Contact 1464614 NEARFI 300 B Induktiv kopplare
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3568535 Phoenix Contact 1464614 NEARFI 300 B Induktiv kopplare
Beskrivning
NearFi-Base, beröringsfri energikopplare, 50 W (UA), räckvidd ≤10 mm, M12-Push-Pull, IP65, kan kombineras med NEARFI 300 R. Tillval: 2 x 50 W (US+UA) tillsammans med NEARFI 2200/200
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
