Name: Phoenix Contact 1433049 NEARFI 2200 R Induktiv kopplare
Brand: Phoenix Contact
SKU: 3588199
Availability: SoldOut

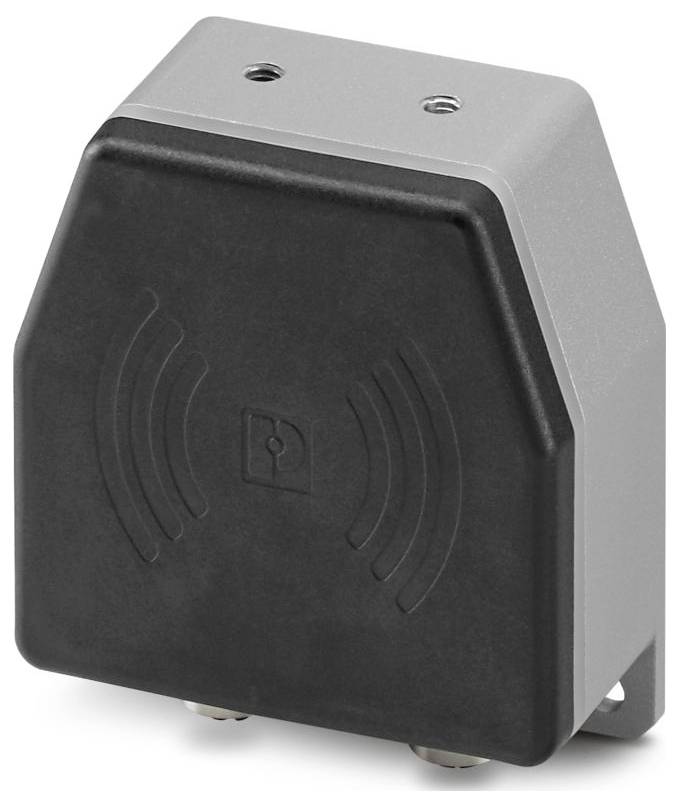

Phoenix Contact 1433049 NEARFI 2200 R Induktiv kopplare-0

Liknande avbildning

Datablad (PDF)

Utgått

Toal (10 952,00 kr / stycken)

10 952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Nearfi
Anslutningstyp: M12-uttag, D-kodad;push-Pull-snabbkoppling eller skruvanslutning
Bredd: 80 mm
Höjd: 86 mm
Djup: 39 mm
Brännbarhetsklass UL 94: V0
Miljöförhållanden
Temperaturintervall (drift): -20 °C ... 55 °C (observera nedstämpling)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjdnivå: 2000 m
Standarder/bestämmelser: EN 55016–2-3
Obs: RED 2014/53/EU
Monteringssätt: väggmontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 10 %... 95 %
Montering: valfri position
Frekvensområde: 0,15 MHz... 80 MHz (Provningsgrad 3 - osymmetrisk)
Överföringshastighet 100 Mbit/s.
Lufttryck (drift): 80 kPa … 108 kPa (upp till 2000 m üNN)
Trådlös: Radio
Överföringslängd 100 m (Twisted-Pair, skärmad)
CE: CE
Tillåten luftfuktighet (förvaring/transport): 10 %... 95 %
Ingång: ± 0,5 kV (Provningsgrad 1–symmetrisk); ± 1 kV (Provningsgrad 2 – osymmetrisk)
Utgång: ± 1 kV (Provningsgrad 2 - osymmetrisk)
Signal: ± 1 kV (Provningsgrad 2 - osymmetrisk)
Monteringsanvisning: Observera nedstämpling
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
Kontakturladdning: ± 4 kV (Provningsgrad 2)
Lufturladdning: ± 8 kV (Provningsgrad 3)
Anmärkning: Klass A, industrianvändningsområde
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Provningskudstyrka: ~ 1,95 µA/m (på 10 m avstånd)
Snabba transienter (Burst): Snabba transienter (Burst)
Ledningsbunden påverkan: Ledningsbunden påverkan
Spänning 10 V (80 % amplitudmodulation med 1 kHz)
Kriterier: Kriterier
Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
Skyddskrets: Kortslutnings-, överbelastningsskydd
Uteffekt 50 W (logikförsörjning);100 W (logikförsörjning, vid parallelldrift med NEARFI 200);50 W (2x 50 W, logik- och ställförsörjning galvaniskt separerad, vid parallelldrift med NEARFI 300)
Emission: Emission
Protokoll som stöds: Transparent loggat: PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN,...
Användning: Ethernet;data
MTTF: 126 år (SN 29500 standard, temperatur 25 °C, sändningscykel 21 %);67 år (SN 29500 standard, temperatur 40 °C, sändningscykel 34,25 %);31 år (SN 29500 standard, temperatur 40 °C, sändningscykel 100 %)
Strömförsörjning: Försörjning
Induktiv: Energiöverföring: Induktiv: Energiöverföring
Räckvidd: Min. 0 mm;≤ 10 mm
Mittförskjutning: ± 5 mm
Vinkelförskjutning < 15 °
Anslutningsbar radiomoduler 1 (Base-kopplare)
Färg (hölje): Svart (RAL 9005)
Material (enclosure): PBT;pressgjutet zink
Övrig beständighet: Beständig mot svetssprutor;beständig mot saltdimma enligt IEC 60068-2-11 (96 h i 5 % saltdimma)
Vibrationstålighet enligt en 60068-2-6/IEC 60068-2-6: Vibration (drift) : 5g per rumriktning, 10 Hz... 150 Hz, amplitud ±0,34 mm
Stöt enligt en 60068-2-27/IEC 60068-2-27: Stöt (i drift) 30g, 11 ms varaktighet, halvsinuschockpuls, tre stötar, per riktning
Daudrerchock enligt en 60068-2-27/IEC 60068-2-27: Kontinuerlig chock (drift) 10g, 16 ms kontinuerlig, halvsinuschockpuls, 1000 stötar, beroende på riktning av rummet
Kapslingsklass (IP) IP65/IP66 (tillverkarens förklaring)
Kapslingsklass (IK): IK06 (stöthållfasthet)
Lufttryck (lagring/transport): 66 kPa ... 108 kPa (upp till 3500 m üNN)
Radiolicens Europa: Radiolicens
Fältstyrka 10 V/m.
Stötström (Surge): Stötström, belastning (Surge)
Fri från lackvätningsstörande ämnen: VDMA 24364:2018-05
Data: Ethernet-gränssnitt, 100Base-T(X) enligt IEEE 802.3: Data: Ethernet-gränssnitt, 100Base-T(X) enligt IEEE 802.3
Obs angående anslutningstyp: Automatisk förhandling och autotuning, fast start (FSU, < 500 ms), LFPT;bitfelfrekvens typiskt ≤10-12
Antal kanaler: 1
Överföringsmedium: Koppar
Sändareffekt < 10 mW (EIRP)
Fördröjningstid: ≤ 1 µs (standard)

Typ: NEARFI 2200 R

Typ av produkt: Induktiv kopplare

Tillverkarnr.: 1433049

Mått.: (L x B x H) 39 x 80 x 86 mm

Drifttemperatur: -20 °C (min)

Min. drifttemperatur: -20 °C

Bredd: 80 mm

Höjd: 86 mm

Längd: 39 mm

Max. omgivningstemperatur: 85 °C

Min. omgivningstemperatur: -40 °C

Djup: 39 mm

: IP65

Inbyggnadshöjd: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: TRUE

: IP65

: FALSE

: Other

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3588199 Phoenix Contact 1433049 NEARFI 2200 R Induktiv kopplare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3588199 Phoenix Contact 1433049 NEARFI 2200 R Induktiv kopplare

Beskrivning

NearFi-Remote, beröringsfri energi- och realtids-Ethernet-kopplare, 50 W (US), 100 Mbit/s, räckvidd ≤10 mm, M12-Push-Pull, IP65, kan kombineras med NEARFI 2200 B. Tillval: 100 W (US) tillsammans med NEARFI 200 eller 2 x 50 W (US+UA) med NEARFI 300

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
