Name: Phoenix Contact 1399940 Strömförsörjning 12 V/DC 10 A 120 W Innehåll 1 st
Brand: Phoenix Contact
SKU: 3588096
Availability: SoldOut

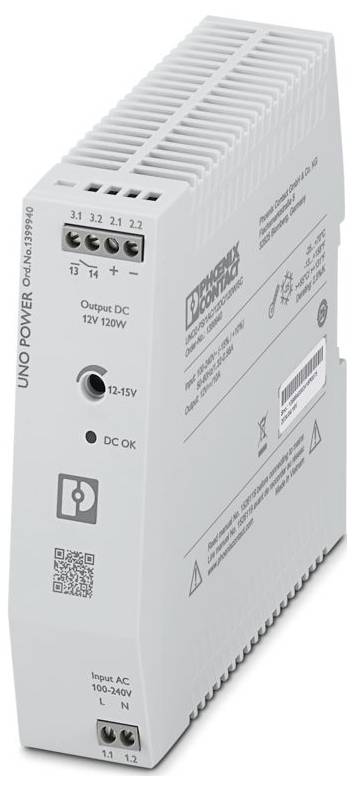

Grå strömförsörjningsenhet med Phoenix Contact-märkning, modell UNO POWER. Funktioner inkluderar ingång AC 100-240 V och utgång DC 12 V, 120 W.

Liknande avbildning

Datablad (PDF)

Utgått

Toal (792,00 kr / stycken)

792,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: UNO Power
Anslutningstyp: skruvanslutning.
Åtdragningsmoment: 0,5 Nm... 0,6 Nm;4 lbf-in. ... 5 lbf-in.
Bredd: 35 mm
Höjd: 130 mm
Djup: 129 mm
Färg: grön
Brännbarhetsklass UL 94: V0 (hölje, klämmor)
Materialhölje: PC
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 70 °C (> 55 °C NEDSTÄMPLING: 2,5 %/K)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–4-11
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: Överspänningskategori
Föroreningsgrad: 2
Stöt (drift) 18 ms, 30g, per riktning (IEC 60068-2-27)
Vibration (drift): 10 Hz ... 50 Hz, amplitud ±0,35 mm (IEC 60068-2-6);59,6 Hz ... 150 Hz, 5 g, 20 cykler
Avisoleringslängd: 8 mm
Monteringsläge: Vågrät skena NS 35, en 60715
Frekvensområde: 0,15 MHz... 80 MHz
Identifiering: CB-Scheme (IEC 61010-1, IEC 61010-2-201)
Kapslingsklass: II
Frekvens: 50 Hz
Nominell inspänning: 100 V AC ... 240 VAC
Ingångsspänningsområde: 100 V AC ... 240 V AC -15 % ... +10 %
Inkopplingsströmstöt: typ. 35 A (vid 25 °C)
Inkopplingsströmsintegrerad (I2t) < 0,3 A2S
Strömavbrottstid: typ. 25 ms (120 V AC);typ. 27 ms (230 V AC)
STRÖMFÖRBRUKNING 1,32 A (100 V AC);1,1 A (120 V AC);0,58 A (230 V AC);0,56 A (240 V AC)
inkopplingstid: typ. 1 s.
Val av lämplig säkring för ingångsskydd: 6 A... 16 A (karakteristik B, C, D, K eller jämförbar)
Verkningsgrad: typ. 93,1 % (120 V AC);typ. 94,4 % (230 V AC)
Nominell utgångsspänning: 12 V DC
Inställningsområde för utgångsspänning (USET): 12 V DC... 15 V DC (> 12 V DC, effektkonstant begränsad)
Nominell utgångsström (I) 10 A.
Kortslutningssäker: Ja
Uteffekt (PN) 120 W.
Motståndskraft mot återmatning ≤ 25 VDC
Skydd mot överspänning vid utgången (OVP): ≤ 25 V DC
Rippel: typ. 25 mVSS (vid nominella värden)
Stigtid < : 1 s (Uout = 10 % ... 90 %)
Seriekopplingsbar: Ja, för att öka spänningen
Förlusteffekt tomgång max < 0,4 W (230 V AC)
Effektförlust nominell belastning maximalt < 7 W (230 V AC)
Parallell kopplingsmöjlighet: Ja, för effekthöjning och redundans med diod
Säkring (sekundärsida): Elektronisk
Ingång: 2 kV (Provningsgrad 4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
Position: 3.x
Ledaranslutning: Ledaranslutning
fast: 0,2 m² 2,5 mm²
flexibel: 0,2 m² 2,5 mm²
Flexibel med ändhylsa utan plasthylsa: 0,25 m² ... 2,5 mm²
Flexibel med ändhylsa med plasthylsa: 0,25 m² ... 2,5 mm²
Fast (AWG) 24... 14 (Cu)
Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
Signal: Signal
Led-signalering: Led-signal
Signaleringssätt: Lysdiod OK - signaltillstånd drift (UN = 24 V DC, Iout = IN)
Befattning: Vidarebefordran av drifttillstånd
Kopplingskontakt (potentialfri): OptoMOS
Antal faser: 1
Isolationsspänning ingång/utgång: 4 kV AC (typpkontroll);3,75 kV AC (enhetskontroll)
MTBF (IEC 61709, SN 29500) > : 1501000 tim (25 °C);> 913000 tim (40 °C);> 515000 tim (55 °C)
Förväntad livslängd (elektrolytkondensatorer): Förväntad livslängd (elektrolytkondensatorer)
Ström: 10 A
Temperatur: 25 °C;
Tid 312000 h.
Tilläggstext: Klass 3
Artikelmått: Artikelmått
Inbyggnadsmått: Inbyggnadsmått
Monteringsanvisning: Kan staplas: Horisontellt 0 mm , vertikalt 30 mm
Boettens material: plast
Insatshöjd: ≤ 5000 m (> 2000 m, nedstämpling: 10 %/1000 m)
Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
Temp.kod: T4 (-25 ... +70 °C | > 55 °C, NEDSTÄMPLING: 2,5 %/K)
EN 61010-1: II ( ≤ 5000 m)
EN 62477-1: III ( ≤ 2000 m)
Standardbeteckning: Begränsning av översvängningsströmmar i nät
Lågspänningsskydd: Skyddsklenspänning
UL
SIQ: SIQ
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
EMC-krav immunitet EN 61000-6-2
Ledningsbunden emission: Ledningsbunden emission
Exponering för störningar: Exponering för störningar
Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
Kontakturladdning: 6 kV (Provninghetsgrad 3)
Lufturladdning: 8 kV (Provningsgrad 3)
Anmärkning: Kriterium A.
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Provningsfälttjocklek: 10 V/m (Provningsgrad 3)
Snabba transienter (Burst): Snabba transienter (Burst)
Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
Ledningsbunden påverkan: Ledningsbunden påverkan
Spänning: 230 V AC
Spänningsfall: Spänningsfall
Spänningsfall: 0 %
Kriterier: Kriterier
Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
Omgivningstemperatur (start-up type tested): -40 °C.
AWG 24... 14 (Cu)
AC-drift: AC-drift
NÄT: TN, TT, IT (PE)
Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
Typ av spänning av matningsspänning: DC
Frekvensområde (FN): 50 Hz 60 Hz ±10 %
Skyddskrets: Transientöverspänningsskydd | varistor
Avledningsström mot PE < 0,25 mA
Regleringsavvikelse: < 1 % (laständring statisk 10 %... 90 %),< 3 % (laständring dynamiskt 10 %... 90 %)< , 0,1 % (inspänningsförändring ±10 %)
Crestfaktor: typ. 1,68 (120 V AC);typ. 1,83 (230 V AC)
Monteringsavstånd höger/vänster: 0 mm / 0 mm
Inbyggnadsavstånd upptill/nedtill 30 mm/30 mm
Övertonsströmmar: Övertonsströmmar
Flimmer: Flicker
Antal perioder: 1 period
Utförande av hölje: Polykarbonat
Emission: Emission enligt en 61000-6-3 (bostads- och industriområde) och en 61000-6-4 (industriområde)
Ingång/utgång: Osymmetrisk
Enhetsingångssäkring 3,15 A internt (apparatskydd), trög
Effektförlust tomgång minimalt < 0,55 W (120 V AC)
Effektförlust nominell last minimal < : 9 W (120 V AC)
Inbyggd säkring: Nej
Polmärkning: 3.1 (13), 3.2 (14)
Typ av signalering: Kopplingskontakt DC OK - signaltillstånd drift (UN = 24 V DC, Iout = IN)
Brytspänning: Max. 30 V AC/DC;max. 60 V DC
Strömbelastningsförmåga: Max. 50 mA
Tillståndsvillkor (kontakt stängd): UOUT > 0,9 x UN (kontakt stängd)
Tillståndsvillkor (kontakt öppen): UOUT < 0,9 x UN (kontakt öppen)
Säkerhet för nätenheter upp till 1100 V (Isoleringsavstånd): Säkerhet för nätenheter upp till 1100 V (Isoleringsavstånd)
Elektrisk säkerhet: Elektrisk säkerhet
Säker separering: Säker separering
Begränsning av övertonsströmmar i nätet: Begränsning av övertonsströmmar i nätet
Djup (apparatdjup (bärskenemontering) 125 mm (enhetsdjup (dragskenmontering))
Material fotreglage PBT (polybutylentereftalat)
Drivningsform skruvhuvud: Längsgående slits L
Signalutgång relä 13/14: Signalutgång relä 13/14

Typ av produkt: Strömförsörjning

Ingångsspänning (min.): 100 V/AC

Ingångsspänning (max.): 240 V/AC

Utgångsström max.: 10 A

Utgångsström (max.) - avrundad: 10 A

: 120 W

Typ av utgång (nätaggregat): Justerbar

Faser: 1

Utgångsström (max.): 12 V/DC

Anslutning: Skruv

Mått.: (L x B x H) 129 x 35 x 130 mm

Utgångsspänning (max.): 15 V/DC

Utgångsspänning (min.): 12 V/DC

Driftstemperatur (max.): 70 °C

Arbetstemperatur (max.) (Reducering): 70 °C

Arbetstemperatur (min.) (Reducering): 55 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 1399940

Innehåll: 1 st

MTBF: 1501000 h

Nätaggregrat - specifikationer: Utgångsspänning reglerbar

Bredd: 35 mm

Höjd: 130 mm

Längd: 129 mm

: IP20

Max. temperatur: 70 °C

Min. temperatur: -25 °C

Typ: UNO2-PS/1AC/12DC/120W/SC

Verkningsgrad: 94.4 %

Djup: 129 mm

Inbyggnadshöjd: 130 mm

: 35 mm

: 130 mm

: 129 mm

: 130 mm

: FALSE

: TRUE

: AC

: 120 W

: TRUE

: Screw connection

: TRUE

: FALSE

: TRUE

: IP20

: FALSE

: 12-15 V

: TRUE

: 85-264 V

: 85-264 V

: TRUE

: None

: 10 A

: 12 V

: 10 A

: None

: Other

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Typ av utgång (nätaggregat)

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 1399940 Strömförsörjning 12 V/DC 10 A 120 W Innehåll 1 st

Artikelnr.:3588096

Utgått

Conrad Electronic

Denna artikel

120 W

Skruv

240 V/AC

12 V/DC

Justerbar

10 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Phoenix Contact 1076188 Strömförsörjning Förbrukning (standby) 7 W 72 V/DC 14 A 1335.1 VA Innehåll 1 st

Artikelnr.:3562889

Leverans mån 2 nov.

Conrad Electronic

1335.1 VA

Push-in-fjäderanslutning

500 V/AC

72 V/DC

Justerbar

14 A

400 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 632,00 kr^*

Phoenix Contact 1088486 Strömförsörjning 24 V/DC 3.75 A 90 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3563478

Leverans mån 2 nov.

Conrad Electronic

90 W

Push-in-fjäderanslutning

240 V/AC

24 V/DC

Fast spänning

3.75 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

760,00 kr^*

Phoenix Contact 1088850 Strömförsörjning 12 V/DC 4.6 A 127 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3563794

Leverans mån 2 nov.

Conrad Electronic

127 VA

Skruv

264 V/AC

12 V/DC

Fast spänning

4.6 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

680,00 kr^*

Phoenix Contact 1088851 Strömförsörjning Förbrukning (standby) 0.5 W 24 V/DC 4.2 A 242.6 VA Innehåll 1 st

Artikelnr.:3563801

Leverans mån 2 nov.

Conrad Electronic

242.6 VA

Skruv

264 V/AC

24 V/DC

Fast spänning

4.2 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

792,00 kr^*

Phoenix Contact 1110155 Strömförsörjning Förbrukning (standby) 3 W 48 V/DC 5 A 240 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3564290

Leverans mån 2 nov.

Conrad Electronic

240 W

Skruv

240 V/AC

48 V/DC

Justerbar

5 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Phoenix Contact 2903158 Strömförsörjning 12 V/DC 10 A 254.7 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3579698

Leverans mån 2 nov.

Conrad Electronic

254.7 VA

Push-in-fjäderanslutning

264 V/AC

12 V/DC

Justerbar

10 A

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Phoenix Contact 1151048 Strömförsörjning Förbrukning (standby) 6 W 24 V/DC 20 A 541 VA Innehåll 1 st

Artikelnr.:3564986

Utgått

Conrad Electronic

541 VA

Skruv

500 V/AC

24 V/DC

Justerbar

20 A

400 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 672,00 kr^*

Phoenix Contact 1157806 Strömförsörjning Förbrukning (standby) 4 W 48.5 V/DC 5 A 285.7 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:3565467

Utgått

Conrad Electronic

285.7 VA

Push-in-fjäderanslutning

240 V/AC

48.5 V/DC

Fast spänning

5 A

220 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 512,00 kr^*

Phoenix Contact 1170956 Strömförsörjning 15 V/DC 4 A 60 W Innehåll 1 st

Artikelnr.:3565411

Utgått

Conrad Electronic

60 W

Push-in-fjäderanslutning

240 V/AC

15 V/DC

Justerbar

4 A

100 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3588096 Phoenix Contact 1399940 Strömförsörjning 12 V/DC 10 A 120 W Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3588096 Phoenix Contact 1399940 Strömförsörjning 12 V/DC 10 A 120 W Innehåll 1 st

Beskrivning

Primärtaktad strömförsörjning, UNO Power, skruvanslutning, bärskenemontering, ingång: 1-fas, utgång: 12 V DC / 10 A, inställbar från 12 V DC... 15 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
