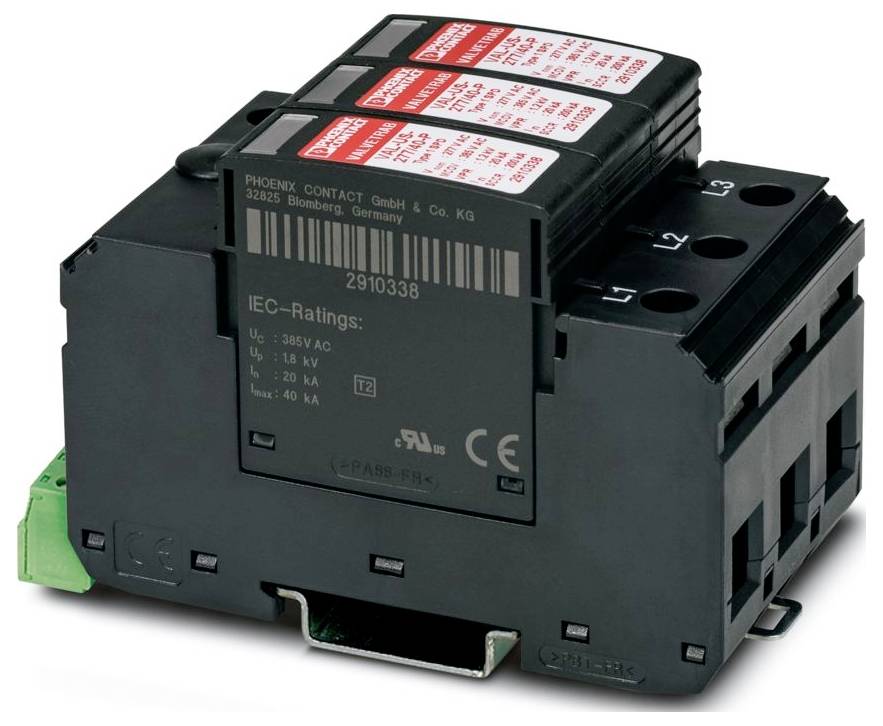

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Överspänningsskyddsenhet 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (1 992,00 kr / stycken)
1 992,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VALVETRAB US
- IEC-KONTROLLKLASS II;T2
- Form: Dragskenemodul kan anslutas i två delar
- Antal poler: 3
- Meddelande överspänningsskydd defekt: Optisk, överföringskontakt
- NOMINELL SPÄNNING UN 277/480 V AC (TN-C)
- Indikering/fjärrmeddelande: Indikering/fjärrmeddelande
- Kopplingsfunktion: Växlare
- Anslutningstyp: Kontakt-/skruvanslutning via COMBICON
- Gängaskruvmejsel: M2
- Åtdragningsmoment 30 lbf-in.
- Ledararea flexibel: 0,14 mm²... 1,5 mm²
- Ledararea styv: 0,14 mm²... 1,5 mm²
- Ledararea AWG: 14... 2
- Bredd: 53,4 mm
- Höjd: 98,7 mm
- Djup: 65,7 mm
- Delningsenhet 3 TE
- Färg: svart, RAL 9005
- Brännbarhetsklass UL 94: V-0
- Material hölje pa 6.6;PBT
- Mekaniska data: Mekaniska data.
- Öppen sidovägg: Nej
- Verkningsriktning 3L-GND
- Skyddsledarström IPE: ≤ 450 µA
- Märkavledningsström in (8/20) µs: 20 kA
- Miljöförhållanden
- Skyddsklass IP20 (endast vid användning av alla klämställen)
- Temperaturintervall (drift): -40 °C ... 80 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
- Höjd: ≤ 2000 m (amsl)
- Standarder/bestämmelser: EN 61643-11
- Anmärkning: 2012
- Monteringssätt: Bärskena 35 mm
- EN typ T2
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Nominell frekvens FN: 50 Hz (60 Hz)
- CTI-värde för materialet: 600
- Isoleringsmaterial pa 6.6/PBT
- Materialgrupp: I.
- SKYDDSFADE: L-L;L-G
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Skyddsnivå Up: ≤ 1,8 kV
- Restspänning Ures: ≤ 1,8 kV (för in);≤ 1,7 kV (vid 10 kA);≤ 1,5 kV (vid 5 kA);≤ 1,3 kV (vid 3 kA)
- OV-beteende vid ut: 480 V AC (5 s / wytstand mode);530 V AC (120 min / safe failure mode)
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 25g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer UL-specifikationer
- Energifördelningssystem Wye
- Nominell frekvens 50/60 Hz
- SPD typ 1
- Utnämnande: Felsignalkontakt
- Driftspänning: 125 V AC
- Driftström 5 mA AC... 750 MA AC; 1 A DC
- Avisoleringslängd: 7 mm
- Felmeddelande via fjärrindikering: Felmeddelande
- Kortslutningsskydd ISCCR: 25 kA
- Maximal försäkring vid stickledningskabel 125 A (GG)
- Maximal kontinuerlig spänning MCOV (L-G) 385 V AC
- Nominell spänning 277/480 V AC (3-fas Wye)
- UL-indikering/fjärrmeddelande: UL-display/fjärrmeddelande
- DRIFTSTRÖM AC 1 A AC
- UL-anslutning: UL-anslutningsdata
- Maximal kontinuerlig spänning MCOV (L-L) 750 V AC
- Luft- och krypsträckor: Luft- och krypsträckor
- Kortslutningsskydd (SCCR) 200 kA
- NOMINELLT SPÄNNINGSSKYDD VPR (L-L) 2500 V.
- NOMINELLT SPÄNNINGSSKYDD VPR (L-G) 1500 V.
- Märkavledningsstötström på 20 kA
- Maximal kontinuerlig spänning UC (L-PEN) 385 V AC
- UL-typ 1
- Maximal stötström per fas: 40 kA
- Typ av produkt
Överspänningsskyddsenhet
- Nominell spänning
277 V/AC
480 V/AC
- Utförande
Din-skenemodul kan anslutas i två delar
IP20
- Tillverkarnr.
1199369
- Mått.
(B x H x D) 53.4 x 98.7 x 65.7 mm
- Bredd
53.4 mm
- Höjd
98.7 mm
- Djup
65.7 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Överspänningsskyddsenhet 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Överspänningsskyddsenhet 1 st
Beskrivning
3-kanalig överspänningsskyddsenhet med överföringskontakt, för 277/480 V AC, 4 ledare.
