Name: Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A Elektronisk skyddsbrytare 1 st
Brand: Phoenix Contact
SKU: 3563935
Availability: BackOrder

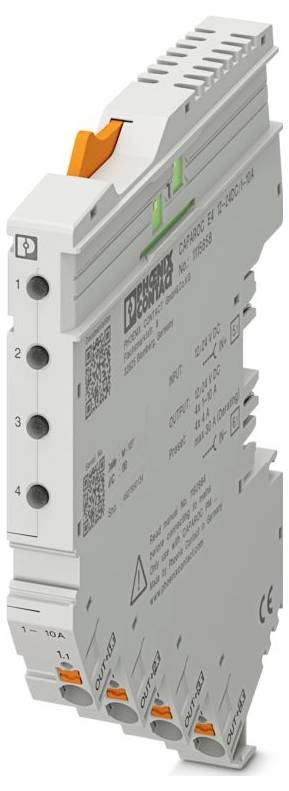

Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A Elektronisk skyddsbrytare 1 st-0

Liknande avbildning

Typ av produkt

Elektronisk skyddsbrytare

Utförande

Anslutningsmodul

Anslutning

Push-in-fjäderanslutning

Skyddsklass

IP20

Längd

111.3 mm

Datablad (PDF)

Leverans tis 3 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (1 272,00 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: CAPAROC
Konstruktion: Plug-in modul
Poltal 1
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,2 mm²... 4 mm²
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 12
Bredd: 12,4 mm
Höjd: 132,4 mm
Djup: 111,3 mm (inkl. bärskena 7,5 mm)
Färg: ljusgrå, RAL 7035
Brännbarhetsklass UL 94: V-0
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -30 °C ... 65 °C (matarens temperaturområde ska beaktas)
Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
Höjd: ≤ 4000 m (amsl)
Standarder/bestämmelser: EN 60068–2-27
Obs: Yttre påverkan - Chocken
Monteringssätt: Kan anslutas till strömskena CAPAROC CR…
Isolationsegenskaper: Isoleringsegenskaper
Föroreningsgrad: 2
Stöt (drift): 30g (11 ms varaktighet, halvsinusvåpuls, enligt IEC 60068-2-27); 25g (6 ms längd, halvsinusvåpuls enligt IEC 60068-2-27, kontinuerlig chock)
vibration (drift): 5g (10 Hz ... 150 Hz/10 cykler/axel/X, Y, Z)
Driftspänning 10 V DC... 30 V DC
Avisoleringslängd 10 mm
Allmänt: Allmänt
Spänningshållfasthet 35 V DC (lastkrets)
Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 4 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 4 mm²
Identifiering: ISA S71.04.2013 G3 Harsh Group A
MATERIAL PA 6;PA 6;PA 6;PC
Säkring: Elektronisk
Effektförlust: typ. 0,6 W (vid tomgång 24 V),< 3,3 W (vid nominell drift 24 V och 10 A)
MÄRKSPÄNNING 12 V DC; 24 V DC
Skyddsklass: III
Verkningsgrad: 99 % >
Återmatningshållfasthet: Max 35 V DC
MTBF (IEC 61709, SN 29500): 11140621 h (vid 25 °C med 21 % belastning);4699883 h (vid 40 °C med 34,25 % belastning);534110 h (vid 40 °C med 100 % belastning)
Mager gas: Mager gasest
Antal kanaler: 2
Inkopplingsfördröjning 50 ms (fabriksinställd per kanal);anpassningsbar med matningsmoduler CAPAROC PM IOL och CAPAROC PM PN
UL-märkt: UL-märkt
Kontaktutförande: Utan galvanisk separering
Märkstötspänning 0,5 kV
Antal kortplatser: 2
Belastskrets: Lastkrets
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Krävs endast om Imax av > försörjningen har kortslutningskapacitet. Inbyggt Fail-Safe-element.
Aktiv strömbegränsning: typ. 2.0 x I vid IN ≤ 3 A;typ. 1.5 x I vid ≥ 4 A.
Viloström I0: typ. 25 mA (vid tomgång vid 24 V)
Temperaturreducering: 20 A (total ström vid 40 °C);10 A (total ström vid 65 °C)
Spänningsfall 0,14 V (vid 10 A)
Fail-Safe-element 15 A DC (per utgångskanal)
Frånkopplingstid: 5 s (vid överbelastning 1,1…1,3 x IN vid IN ≥ 4 A);5 s (vid överbelastning 1,1…1,7 x IN vid < 4 A);typ. 400 ms (max. 450 ms för höga startströmmar);typ. 20 ms (vid kortslutning > 1,5 x IN)
Underspänningsfrånkoppling: ≤ 8,5 V DC (aktiv); minst 9,2 V DC (inaktiv)
Max. Kapacitiv last: ≤ 75000 µF (beroende på elinställning och tillgänglig kortslutningsström)
Fuktighetskontroll: 96 h, 95 % RH, 40 °C.
MÄRKSTRÖM IN: 2 / 4 / 6 / 8 / 10 A DC (inställbar via vridkodbrytare);1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (inställbar, i RC-läge via inmatningsmodul med kommunikationsgränssnitt)
Kortslutningsbrytförmåga 300 A.
Märkström (förinställd) 2 A.
Mättolerans i: ± 10 % (typ.)
Avstängning vid överspänning: ≥ 32,5 V DC (aktiv);≤ 30,5 V DC (inaktiv)
Säkrad utgång: Säkrad utgång
Kanal LED av: Från (kanal avstängd)
Kanal LED gul: Lyser (kanal påslagen, kanalavlastning>80 %);blinkar dubbelt (kontrollera installation, ingen kommunikation för inmatningsmodulen)
Kanal LED grön: Lyser (kanal påslagen);blinkar (kanal påslagen, Kodbrytarinställning motsvarar inte det inställda värdet)
Kanal LED röd: Lyser (kanal avstängd, över- eller underspänning aktiv);lyser temporärt (kanal avstängd, nedkylningsfas 5 s, överbelastnings- eller kortslutningsutlösning);blinkar (kanal avstängd, återkopplingsredo, överbelastnings- eller kortslutningsutlösning);blinkar dubbelt (kanal avstängd, överskridande av systemgräns för den totala strömmen)
Kanal LED röd-gul: Blinkar (kanalen är överbelastad och stängs av)
Kanal LED röd-grön: Blinkar (kanal avstängd, programmeringsläge aktiv, ströminställning efter överbelastnings- eller kortslutningsutlösning)

Typ av produkt: Elektronisk skyddsbrytare

Utförande: Anslutningsmodul

Anslutning: Push-in-fjäderanslutning

: IP20

Längd: 111.3 mm

Bredd: 12.4 mm

Höjd: 132.4 mm

Passar till (specifikationer): Strömskena CAPAROC CR…

Innehåll: 1 st

Typ: CAPAROC E2 12-24DC/2-10A

Mått.: (L x B x H) 111.3 x 12.4 x 132.4 mm

Djup: 111.3 mm

Driftspänning: 30 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563935 Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A Elektronisk skyddsbrytare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563935 Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A Elektronisk skyddsbrytare 1 st

Beskrivning

Elektronisk apparatskyddsbrytare E (elektronisk), 1-polig, utlösningslinje: Elektronisk, monteringssätt: Kan anslutas till strömskenan CAPAROC CR…, märkström: 10 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
