Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Skyddsbrytare 1 NO 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Skyddsbrytare
Utförande
Elektronisk apparatskyddsbrytare
Anslutning
Push-In-klämma
Kontakttyp
1 NO
Tillverkarfärg
Ljusgrå
Datablad (PDF)
Antal
Toal (2 872,00 kr / stycken)
2 872,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Brännbarhetsklass UL 94: V-0
- Monteringssätt: Bärskena 35 mm
- Poltal 1
- Skyddsklass: III
- Konstruktion: Bärskenemodul i ett stycke
- Säkringstyp: Elektronisk
- Märkstötspänning 0,5 kV
- Driftspänning: 18 V DC 30 V DC
- Märkspänning 24 V DC
- Märkström I: Max. 80 A DC (vid dubbel inmatning i+ med minst 2 x 6 mm²)
- Fail-Safe-element 15 A DC (per utgångskanal)
- Verkningsgrad: 99 % >
- Viloström I0: typ. 50 mA
- Effektförlust 1,2 W (vid tomgång)
- Karenstid efter avstängning av en kanal 10 s (vid överbelastning / kortslutning)
- Temperaturreducering: 40 A DC (vid 70 °C (65 °C vid UL 2367))
- Utlösningsform: E (elektronisk)
- Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
- Spänningshållfasthet: Max 30 V DC (lastkrets)

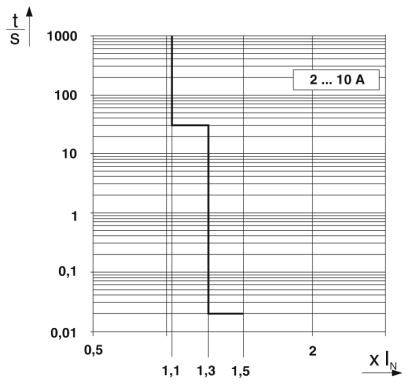

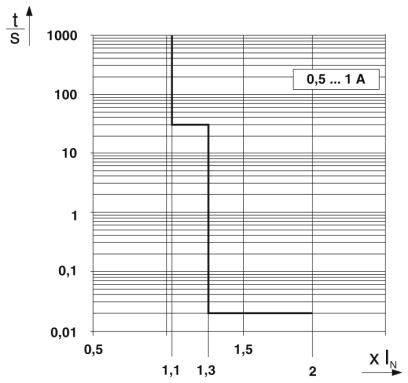

- Frånkopplingstid lastkrets: 0,02 s (> 1,3 x I)
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 12
- Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 1,5 m² 0,25 mm²
- Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,25 m² ... 2,5 mm²
- DRIFTSPÄNNING DC: 0 V DC... 30 V DC
- Driftström DC: 1 mA DC... 100 mA DC.
- Typ av produkt
Skyddsbrytare
- Utförande
Elektronisk apparatskyddsbrytare
- Anslutning
Push-In-klämma
- Kontakttyp
1 NO
- Tillverkarfärg
Ljusgrå
- Min. temperatur
+70 °C
- Max. temperatur
-25 °C
IP20
- Längd
121 mm
- Bredd
41 mm
- Höjd
130 mm
- Innehåll
1 st
- Typ
CBM E8 24DC/0.5-10A NO-R
- Mått.
(L x B x H) 121 x 41 x 130 mm
- Nominell ström
80 A
- Inspänning
24 V/DC
- Antal poler
1
- Vikt
0
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Skyddsbrytare 1 NO 1 st
Datablad 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Skyddsbrytare 1 NO 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Skyddsbrytare 1 NO 1 st
Beskrivning
Som skydd mot spänningsbrott genom överbelastning och kortslutning. Fina nominella strömgränser på 0,5 A... 10 A. Inmatning upp till 80 A möjlig.
