Name: Phoenix Contact 1081818 RAD-EE-2400-RS485 Trådlös modul
Brand: Phoenix Contact
SKU: 3563375
Availability: BackOrder

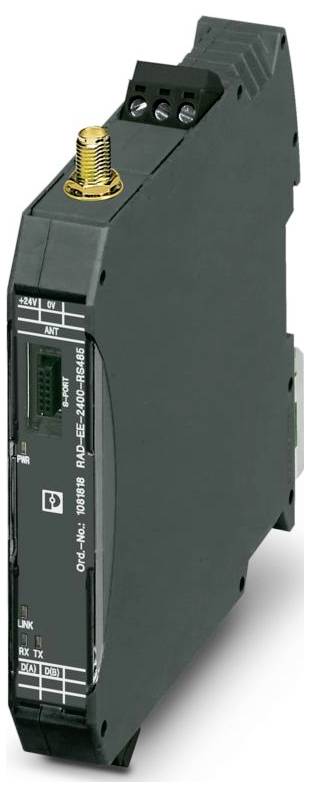

Phoenix Contact 1081818 RAD-EE-2400-RS485 Trådlös modul-0

Liknande avbildning

Datablad (PDF)

Leverans tis 1 dec.

Antal (förpackningsstorlek 50 st)

Set

Toal (3 219,66 kr / stycken)

160 983,01 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp: S-PORT (uttag)
Bredd: 17,5 mm
Höjd: 116 mm
Djup: 114,5 mm
Brännbarhetsklass UL 94: V0
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -20 °C ... 70 °C;-4 °F... 158 °F
Omgivningstemperatur (lagring/transport) -20 °C ... 70 °C;-4 °F... 158 °F
Höjdnivå: 2000 m
Standarder/bestämmelser: En 300328;en 61000-6-4;en 61000-6-2;en 50371;en 60950-1
Obs: RED 2014/53/EU
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 20 %... 85 %
Vibration (drift): Enligt IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
Avisoleringslängd: 7 mm
Ledararea flexibel min. 0,2 mm
Ledararea flexibel max. 2,5 mm²
Ledararea styv min: 0,2 mm²
Ledararea styv max. 2,5 mm²
Montering: valfri position
Frekvensområde: 0,15 MHz... 80 MHz
Märkning: 508 listed
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt förhållande 1,152 W.
Trådlös: Radio
Beskrivning av gränssnittet: Trusted Wireless
Antennens anslutningstyp: RSMA (hona)
Driftläge: Seriell data (aktivering och konfigurering med programvara PSI-CONF)
Frekvens: 2400 MHz
Överföringslängd ≤ 1200 m.
Försörjningsspänning 19,2 VDC ... 30,5 VDC
CE: CE
CERTIFIKAT: MSIP-CRI-PCK-2901541
Anslutningsteknik: 2-ledare
Tillåten luftfuktighet (förvaring/transport): 20 %... 85 %
Obs! För användning: Endast för industriell användning
Ingång: ± 0,5 kV (symmetrisk);± 1 kV (asymmetrisk)
Signal: ± 1 kV (asymmetrisk)
Monteringsanvisning: På standardskena NS 35 enligt en 60715
Stöt: 16g, 11 ms
Standardnamn: RED-direktiv 2014/53/EU
Elektromagnetisk kompatibilitet: Överensstämmelse med RED-direktivet 2014/53/EU
Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
Kontakturladdning: ± 6 kV (Provningsgrad 3)
Lufturladdning: ± 8 kV (Provningsgrad 3)
Anmärkning: Kriterium A.
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Snabba transienter (Burst): Snabba transienter (Burst)
Ledningsbunden påverkan: Ledningsbunden påverkan
Spänning: 10 V
Kriterier: Kriterier
Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
Ledararea AWG min: 24
Ledararea AWG max. 14
Emission: Emission
Statusindikering med LED matningsspänning, PWR (grön);LED gul (mottagningskvalitet, LINK);LED grön (mottagningsdata seriell, RX);LED grön (sändningsdata seriell, TX)
Strålning enligt en 55011: EN 55016-2-3 klass A användningsområde industri
Termineringsmotstånd 390 Ω (via DIP-brytare inkopplingsbar);150 Ω (via DIP-brytare inkopplingsbar);390 Ω (via DIP-brytare)
Namn: Trådlös modul
Användning RS-485
MTTF: 1064 år (SN 29500 standard, temperatur 25 °C, sändningscykel 21 %);492 år (SN 29500 standard, temperatur 40 °C, sändningscykel 34,25 %);196 år (SN 29500 standard, temperatur 40 °C, sändningscykel 100 %)
Strömförsörjning: Försörjning
Räckvidd: ≤ 500 m (räckvidden kan klart över- eller underskridas och är beroende av miljö, antennteknik och använd produkt)
Färg (hölje): Ljusgrå B (RAL 7043)
Radiolicens Europa: Radiolicens
Fältstyrka 10 V/m.
Stötström (Surge): Stötström, belastning (Surge)
Strömförbrukning maximalt: ≤ 48 mA (vid 24 V DC, vid 25 °C)
Transientöverspänningsskydd: Ja
Material (hölje) pa 6.6-FR
Funktioner
Indirekt urladdning: ± 6 kV
Användbar dragskena: Bärskena: 35 mm
Matningsspänning 24 V/DC.
Sändareffekt minimum: 0 dBm
Sändareffekt: ≤ 18 dBm (inställbar via programvara)
Mottagarkänslighet minimum: -106 dBm (16 kbit/s);-96 dBm (125 kbit /s);-93 dBm (250 kbit/s)
Trådlöst: Trådlöst
Systemgränser: Systemgränser
Antal enheter som stöds: ≤ 250 (adressering via programvara PSI-CONF)
Seriell: RS-485: Seriell: RS-485
Överföringshastighet 16 kbit/s (inställbar);125 kbit/s (fabriksinställning, inställbar);250 kbit/s (inställbar)
Seriell: Konfigurationsgränssnitt: Seriell: Konfigurationsgränssnitt
Riktning: Dubbelriktad
Kanaldelning: 1,3 MHz
Antal kanalgrupper: 8
Antal kanaler per grupp: 55
Radioregistrering: Europa, USA, Kanada, andra länder i e-butiken
Frekvensband: 2,4 GHz
Trådlös standard: Trusted Wireless
Radiolicens Australien, RCM, radiolicens Australien, RCM
Radiolicens Brasilien, ANATEL: Radiolicens Brasilien, ANATEL
Radiolicens Indien, WPC: Radiolicens Indien, WPC
Trådlöst godkännande Mexiko, stift: Radiolicens Mexiko, stift
Godkännande Sydkorea, KC: Godkännande Sydkorea, KC

Typ: RAD-EE-2400-RS485

Typ av produkt: Trådlös modul

Driftspänning (specifikationer): 24 V/DC

Tillverkarnr.: 1081818

Mått.: (L x B x H) 114.5 x 17.5 x 116 mm

Drifttemperatur: -20 °C (min)

Min. drifttemperatur: -20 °C

Bredd: 17.5 mm

Höjd: 116 mm

Längd: 114.5 mm

Max. omgivningstemperatur: 70 °C

Min. omgivningstemperatur: -20 °C

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Trådlös modul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Trådlös modul

Beskrivning

2,4 GHz trådlös transceivers med RS-485-gränssnitt, antennanslutning RSMA (hona), punkt-till-punkt-, stjärn- och Mesh-nätverk upp till 250 stationer, räckvidd upp till 500 m (vid fri sikt), användning över hela världen

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
