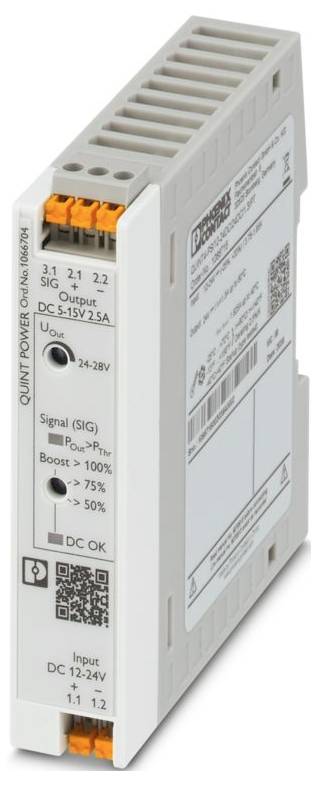

Phoenix Contact 1066704 DC/DC-omvandlare 12 V/DC 2.5 A Innehåll 1 st

Liknande avbildning

Viktig information!

Datablad (PDF)

Leverans ons. 16 sep.

Antal

Styck

Toal (1 272,00 kr / stycken)

1 672,00 kr

-24 %

1 272,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: QUINT Power
Anslutningstyp: Push-in-anslutning
Bredd: 22,5 mm
Höjd: 106 mm
Djup: 90 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–4-10
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: Överspänningskategori
Föroreningsgrad: 2
< Vibration (drift): 15 Hz, amplitud ±2,5 mm | 15 Hz... 100 Hz : 2,3 g 90 min (Enligt IEC 60068-2-6)
Avisoleringslängd 10 mm
Frekvensområde 50 Hz 60 Hz
Märkning: DNV
Kapslingsklass: II
Frekvens 50 Hz;100 Hz;150 Hz;300 Hz
Nominell inspänning: 12 V DC... 24 V DC
Ingångsspänningsområde: 12 V DC ... 24 V DC -25 % ... 30–33 % (SELV)
Brett ingångsspänningsområde: Ja
Tål max. 35 V DC (60 s)
Inkopplingsströmstöt: typ. 1,5 A.
Inkopplingsströmsintegrerad (I2t): typ. 0,05 A2S
Begränsning för inkopplingsström: typ. 1,5 A.
Strömavbrottstid: typ. 20 ms (24 V DC)
Strömförbrukning: typ. 3,55 A (12 V DC);TYP. 1,75 A (24 V DC)
Inkopplingstid < 1 s.
Ingångssäkring 15 A (snabb, intern)
Val av lämplig säkring för ingångsskydd: 10 A... 16 A (karakteristik B, C, D, K eller jämförbar)
Verkningsgrad: typ. 92,2 % (12 V DC)
Utgångskarakteristik: U/i Advanced
Nominell utgångsspänning: 12 V DC
Inställningsområde för utgångsspänning (USET): 5 V DC... 15 V DC (> 12 V DC, EFFEKTKONSTANT)
Nominell utgångsström (I) 2,5 A.
Statisk Boost (ISTAT.Boost): 3,125 A (≤ 40 °C)
Dynamisk Boost (IDyn.Boost): 5 A (≤ 60 °C (4,9 s)
Kortslutningssäker: Ja
Ledbeständig: Ja
Uteffekt (PN): 30 W
Uteffekt (stat. Boost) 37,5 W.
Uteffekt (Pdyn. Boost) 60 W.
Motståndskraft mot återmatning ≤ 25 VDC
Skydd mot överspänning vid utgången (OVP): ≤ 18 V DC
Rippel < : 20 mVSS
Regleringsavvikelse statisk < : 1 % (laständring statisk 10 %... 90 %)
Regleringsavvikelse dynamisk: < 1 % (laständring statisk 10 %... 90 %)
Regleringsavvikelse Ingångsspänningsändring: < 1 % (laständring statisk 10 %... 90 %)
Stigtid < : 1 s (UT (10 %... 90 %)
Seriekoppling: Ja
Förlusteffekt tomgång max < 0,5 W.
Effektförlust nominell belastning maximalt < 2,7 W.
Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
Säkring (sekundärsida): Elektronisk
Ingång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
Position: 3.x
Ledaranslutning: Ledaranslutning
fast: 0,2 m² 2,5 mm²
flexibel: 0,2 m² 2,5 mm²
Flexibel med ändhylsa utan plasthylsa: 0,25 m² ... 2,5 mm²
Flexibel med ändhylsa med plasthylsa: 0,25 m² ... 2,5 mm²
Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
Signal: 1 kV (Provningsgrad 4 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
Led-signalering: Led-signal
Signaltröskel: > PThr (LED lyser gul, uteffekt > PThr, beroende på läget för vridströmbrytaren);> 0,9 x USET (LED lyser grön);< 0,9 x USet (LED blinkar grön)
Default 12 VDC;22 mA;12 V DC för Uout > 0,9 x USET
Digital 0 VDC;12 VDC; 22 mA
Antal faser: 1,00
Isolationsspänning ingång/utgång: 2,6 kV DC (typpkontroll);1,2 kV DC (enhetskontroll)
Brytfrekvens: 4,00 kHz... 70,00 kHz (hjälpomvandlarnivå);70,00 kHz ... 150,00 kHz (huvudomvandlarnivå)
MTBF (IEC 61709, SN 29500) > : 2804000 tim (25 °C);> 1590000 tim (40 °C);> 687000 tim (60 °C)
Förväntad livslängd (elektrolytkondensatorer): Förväntad livslängd (elektrolytkondensatorer)
Ström: 2,5 A
Temperatur: 30 °C;
Tid: 50 ms
Tilläggstext: Provningsgrad 2
Artikelmått: Artikelmått
Inbyggnadsmått: Inbyggnadsmått
Monteringsavstånd höger/vänster (aktivt): 15 mm/15 mm (pout ≥50 %)
Inbyggnadsavstånd höger/vänster (passiv): 5 mm/5 mm (pout ≥50 %)
Installationsavstånd upp/ner (aktiv): 30 mm/30 mm (pout ≥50 %)
Inbyggnadsavstånd upp/ner (passiv): 30 mm/30 mm (pout ≥50 %)
Monteringsanvisning: Stapelbar: PN ≥50 %, horisontellt 5 mm, bredvid aktiva komponenter 15 mm, vertikalt 50 mm
Hopkopplingsbar: PN <50 %, horisontellt 0 mm, vertikalt upptill 40 mm, vertikalt nedåt 20 mm
Skyddande beläggning: nej
Brännbarhetsklass UL 94 (hölje / klämmor): V0
Boettens material: plast
Användningshöjd: ≤ 5000 m (> 2000 m, observera nedstämpling)
Klimatklass 3K22 (enligt en 60721-3-3)
Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
Stöt: 18 ms, 30g, beroende på riktning (enligt IEC 60068-2-27)
Temp.kod: T4 (-25 ... +70 °C | > 60 °C, NEDSTÄMPLING: 2,5 %/K)
EN 61010-1: II ( ≤ 5000 m)
Standardbeskrivning: Nätvariation/underspänning
Säkerhets mät-, styr-, regel- och laboratorieinstrument: Säkerhets mät-, styr-, styr- och laboratorieutrustning
Lågspänningsskydd: Skyddsklenspänning
Nätspänningsavbrott: Nätspänningsavbrott
UL
CSA
SIQ: SIQ
Varvsindustrin: Varvsindustrin
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
EMC-krav emission: EN 61000-6-3;en 61000-6-4
EMC-krav immunitet EN 61000-6-1;en 61000-6-2
EMC-krav kraftverk: EN 61850-3;en 61000-6-5
Ledningsbunden emission: Ledningsbunden emission
Exponering för störningar: Exponering för störningar
DNV GL ledningsbunden emission: DNV GL ledningsbunden emission
DNV: Klass B.
DNV GL Stödravstrålning: DNV GL Stödravstrålning
Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
Kontakturladdning: 8 kV (Provninghetsgrad 4)
Lufturladdning: 15 kV (Provningsgrad 4)
Anmärkning: Kriterium B.
Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
Provningsfältstyrka: 1000 A/m.
Snabba transienter (Burst): Snabba transienter (Burst)
Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
Ledningsbunden påverkan: Ledningsbunden påverkan
Ingång/utgång/signal: Osymmetrisk
Spänning: 1 kV
Magnetfält med energiteknisk frekvens: Magnetfält med energiteknisk frekvens
Spänningsfall: Spänningsfall
Spänningsfall: 0 %
Pulsformat magnetfält: Pulsformat magnetfält
Asymmetriskt ledningsbundna störningar: Asymmetriskt ledningsbundna störningar
Testnivå 1:100 kHz
Testnivå 2:1 MHz
Testnivå 3: 1,5 kHz 15 kHz (Provningsgradering 3)
Testnivå 4: 15 kHz 150 kHz (Provningsgradering 3)
Testnivå 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Provningsgrad 3)
Testnivå 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (Provningsgradering 3)
Växelandel på likspänning: Andelen växelström på likspänning
Procentuell andel: 10 % (UN)
Dämpad svängande axel: Dämpad svängande axel
Ingång, utgång (testnivå 1): 1 MHz (Provningsgrad 2 - symmetrisk)
Ingång, utgång (testnivå 2): 1 MHz (Provningsgrad 2 - osymmetrisk)
Signaler (testnivå 1): 1 MHz (Provningsgrad 2 - symmetrisk)
Signaler (testnivå 2): 1 MHz (Provningsgrad 2 - osymmetrisk)
Dämpat roterande magnetfält: Dämpat roterande magnetfält
Kriterier: Kriterier
Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
Omgivningstemperatur (start-up type tested): -40 °C.
AWG 24... 14
Nedstämpling: > 60 °C (2,5 %/K av pout nom.)
Antal perioder: 0,5 / 1 / 5 / 50 perioder
Inbyggnadsavstånd höger/vänster (aktiv, passiv): 0 mm / 0 mm (Pout ≤50 %)
Inbyggnadsavstånd upp/ner (aktiv, passiv): 30 mm / 30 mm (Pout ≤50 %)
Utförande av höljet: Polykarbonat (PC), UL 94 V0
Konfigurerbar signalutgång: Konfigurerbar signalutgång

Typ av produkt: DC/DC-omvandlare

Typ: QUINT4-PS/12-24DC/5-15DC/2.5/PT

Ingångsspänning (min.): 12 V/DC

Ingångsspänning (max.): 24 V/DC

Utgångsspänning: 12 V/DC

Utgångsström max.: 2.5 A

Utgångsström (max.) - avrundad: 2.5 A

Anslutning: Push-in-fjäderanslutning

Driftstemperatur (Min): -25 °C

Driftstemperatur (max.): 70 °C

Mått.: (L x B x H) 90 x 22.5 x 106 mm

Höjd: 106 mm

Längd: 90 mm

Bredd: 22.5 mm

Innehåll: 1 st

Djup: 90 mm

: IP20

Inbyggnadshöjd: 106 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3562726 Phoenix Contact 1066704 DC/DC-omvandlare 12 V/DC 2.5 A Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3562726 Phoenix Contact 1066704 DC/DC-omvandlare 12 V/DC 2.5 A Innehåll 1 st

Beskrivning

Primärtaktad DC/DC-omvandlare, QUINT Power, bärskenemontering, ingång: 12 V DC - 24 V DC, utgång: 12 V DC / 2,5 A.
