Name: Phoenix Contact 1046803 DC/DC-omvandlare 24 V/DC 10 A Antal utgångar:1 x Innehåll 1 st
Brand: Phoenix Contact
SKU: 2209026
Availability: BackOrder

En silver industriell strömförsörjning med flera anslutningar och ett tillverkarnamn. Den står upprätt på en vit yta.

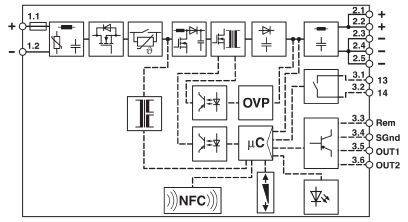

Diagram över en elektronisk krets med NFC-integration. Visar komponenter som OVP, mikrocontroller, in- och utgångar.

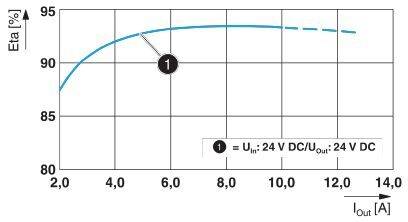

Diagrammet visar effektivitetskurvan för en enhet med 'Eta [%]' på Y-axeln och 'I_ut [A]' på X-axeln. Effektiviteten stiger snabbt inledningsvis och därefter långsammare. En punkt är markerad vid 6 A.

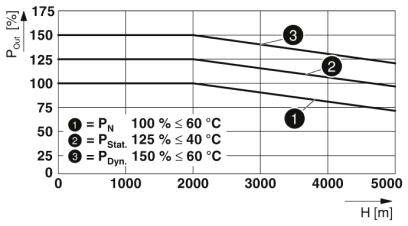

'Diagrammet visar P_QM [%] mot höjd [m]. Tre linjer: (1) P_N 100 % ≤ 60 °C, (2) P_Stat. 125 % ≤ 40 °C, (3) P_Dyn. 150 % ≤ 60 °C. Alla linjer sjunker.'

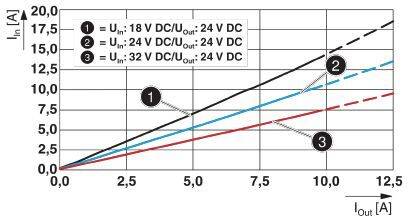

Diagram visar strömmen I_in (A) mot I_out (A) för tre scenarier: 1) U_in=18V DC/24V DC, 2) U_in=24V DC/24V DC, 3) U_in=32V DC/24V DC.

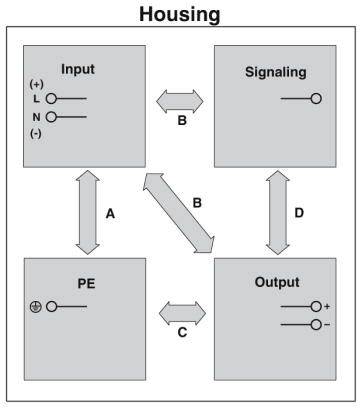

Blockdiagram över en enhet: Ingången (uppe till vänster) leder till signalering (uppe till höger) och utgången (nere till höger) interagerar med PE (nere till vänster). Riktningarna 'A', 'B', 'C', 'D' förbinder enheterna.

1/6

Liknande avbildning

Datablad (PDF)

Leverans tors 29 okt.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (2 472,00 kr / stycken)

2 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Spänningshållfasthet 35 VDC 60 s.
Avisoleringslängd: 10 mm
STRÖMFÖRBRUKNING 13.8 A (24 VDC)

Ingångsspänning (nominell): 24 V/DC

Typ av produkt: DC/DC-omvandlare

Ingångsspänning (min.): 18 V/DC

Utgångsspänning: 24 V/DC

Ingångsspänning: 18 VDC – 32 V/AC

Ingångsspänning (max.): 32 V/AC

Utgångsström max.: 10 A

Utgångsström (max.) - avrundad: 10 A

Typ av utgång (nätaggregat): Fast spänning

Utgångsström (max.): 24 V/DC

Antal utgångar: 1 x

Anslutning: Skruv

Mått.: (L x B x H) 125 x 50 x 130 mm

Vikt: 0.8 kg

Utgångsspänning (max.): 24 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (min.) (Reducering): +60 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 1046803

Innehåll: 1 st

MTBF: 1380000 h

Nätaggregrat - specifikationer: DC/DC-omvandlare

Bredd: 50 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +85 °C

Min. temperatur: -40 °C

Typ: QUINT4-PS/24DC/24DC/10/SC

Verkningsgrad: 93.3 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Antal utgångar

Utgångsström (max.) - avrundad

Ingångsspänning (min.)

Phoenix Contact 1046803 DC/DC-omvandlare 24 V/DC 10 A Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2209026

Leverans tors 29 okt.

Conrad Electronic

Denna artikel

Skruv

32 V/AC

24 V/DC

Fast spänning

24 V/DC

1 x

10 A

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 472,00 kr^*

Phoenix Contact 1046800 DC/DC-omvandlare 24 V/DC 5 A Innehåll 1 st

Artikelnr.:2209025

Leverans tors 29 okt.

Conrad Electronic

Skruv

32 V/DC

24 V/DC

Fast spänning

24 V/DC

5 A

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 192,00 kr^*

Phoenix Contact 2905007 DC/DC-omvandlare 8 A Innehåll 1 st

Artikelnr.:2225620

Leverans tors 29 okt.

Conrad Electronic

Pluggbar skruvanslutning

18 V/DC

12 V/DC

Fast spänning

12 V/DC

8 A

9 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 472,00 kr^*

Phoenix Contact 2905008 DC/DC-omvandlare 5 A Innehåll 1 st

Artikelnr.:2225621

Leverans tors 29 okt.

Conrad Electronic

Pluggbar skruvanslutning

60 V/DC

48 V/DC

Fast spänning

48 V/DC

5 A

30 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 672,00 kr^*

Phoenix Contact 2905009 DC/DC-omvandlare 10 A Innehåll 1 st

Artikelnr.:2225622

Leverans tors 29 okt.

Conrad Electronic

Pluggbar skruvanslutning

96 V/DC

24 V/DC

Fast spänning

72 V/DC

10 A

42 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 512,00 kr^*

Phoenix Contact 2905010 DC/DC-omvandlare 10 A Innehåll 1 st

Artikelnr.:2225623

Leverans tors 29 okt.

Conrad Electronic

Pluggbar skruvanslutning

154 V/DC

24 V/DC

Fast spänning

10 A

67.2 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 512,00 kr^*

Phoenix Contact 2905011 DC/DC-omvandlare 10 A 240 VA Innehåll 1 st

Artikelnr.:2225624

Leverans tors 29 okt.

Conrad Electronic

Pluggbar skruvanslutning

96 V/DC

24 V/DC

Fast spänning

10 A

42 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 232,00 kr^*

Phoenix Contact 2905012 DC/DC-omvandlare 24 V 10 A 240 VA Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2225625

Leverans tors 29 okt.

Conrad Electronic

Pluggbar skruvanslutning

154 V/DC

24 V

24 V/DC

Fast spänning

1 x

10 A

67.2 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 232,00 kr^*

Phoenix Contact 2906300 DC/DC-omvandlare 24 V 2.5 A 60 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2225666

Leverans tors 29 okt.

Conrad Electronic

Skruv

1000 V/DC

24 V

24 V/DC

Fast spänning

1 x

2.5 A

300 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 472,00 kr^*

Phoenix Contact 2910119 DC/DC-omvandlare 5 A 120 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:2141016

Snabb leverans tis 20 okt.

3 StyckConrad Electronic

Push-In-klämma

32 V/DC

24 V/DC

Fast spänning

24 V/DC

1 x

5 A

18 V/DC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 192,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209026 Phoenix Contact 1046803 DC/DC-omvandlare 24 V/DC 10 A Antal utgångar:1 x Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209026 Phoenix Contact 1046803 DC/DC-omvandlare 24 V/DC 10 A Antal utgångar:1 x Innehåll 1 st

Beskrivning

Primärtaktad QUINT DC/DC-omvandlare för bärskenemontering med SFB (Selective Fuse Breaking) Technology, skruvanslutning, ingång: 24 V DC, utgång: 24 V DC/10 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
