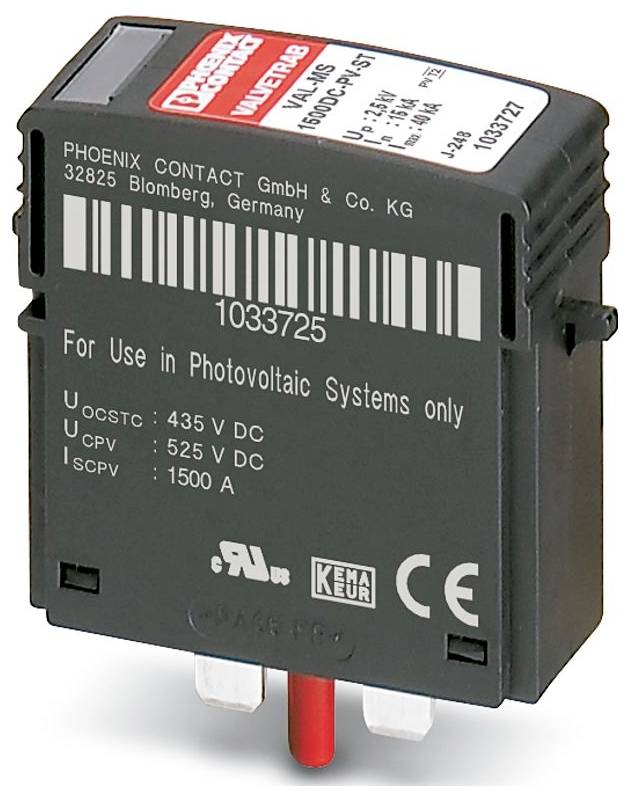

Liknande avbildning
Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Överspänningsskyddskontakt Överspänningsskydd för: Solcellssystem 40 kA Pack
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (717,33 kr / stycken)
2 152,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: VALVETRAB MS
- IEC-KONTROLLKLASS PV II;PV T2
- Konstruktion: Kontakt
- Meddelande överspänningsskydd defekt: Optiskt
- Anslutningstyp: Jackbar
- Bredd: 17,5 mm
- Höjd: 52,4 mm
- Djup: 55,3 mm
- Delningsenhet: 1 TE
- Färg: svart, RAL 9005
- Brännbarhetsklass UL 94: V-0
- Materialhölje: Pa 6.6-FR;PBT-FR
- VERKNINGSRIKTNING: (L+)-PE & (L-)-PE & (L+)-(L-)
- Märkavledningsström in (8/20) µs: 20 kA (4x (5x på | 120 s) | 30 min)
- Svarstid ta: ≤ 25 ns
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 85 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 3000 m (amsl)
- Standarder/bestämmelser: IEC 61643-31
- Anmärkning: 2018
- Montering: På baselement
- EN typ T2
- Strömförsörjningssystem IEC: DC
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- CTI-värde för materialet: 600
- ISOLERINGSMATERIAL PA 6.6-FR;PBT-FR
- Materialgrupp: I.
- SKYDDSVÄGAR: (DC+) - (DC-);(DC+) - G;(DC-) - G.
- Effektförbrukning i viloläge PC: ≤ 250 MVA
- Maximal avledningsström Imax (8/20) µs: 40 kA
- Skyddsnivå Up: ≤ 2,5 kV
- Restspänning Ures: ≤ 1,9 kV (vid 3 kA);≤ 2,1 kV (vid 5 kA) ;≤ 2,2 kV (vid 10 kA);≤ 2,5 kV (vid 15 kA);≤ 2,7 kV (vid 20 kA);≤ 2,9 kV (vid 30 kA);≤ 3 kV (vid 40 kA)
- Tillåten luftfuktighet (drift): 5 %... 95 %
- Chock (drift): 30g (halvhus / 11 ms / 3x ±X ±Y ±Z)
- vibration (drift): 5g (5-500 Hz / 2,5 h / XYZ)
- UL-specifikationer UL-specifikationer
- Energifördelningssystem: DC PV
- SPD typ 1CA
- Nominell spänning: 1500 V DC
- Allmänt: Allmänt
- Ytterligare tekniska data: Ytterligare tekniska data.
- Kortslutningsskydd (SCCR) 50 kA
- Märkavledningsstötström på 10 kA
- Maximal kontinuerlig spänning MCOV 1500 VDC
- Nominellt spänningsskydd VPR 4 kV
- Monteringsposition: Interiör
- Placering av avskiljningsanordningen: Intern
- Tillgänglighet: Tillgänglig
- SPD fel: OCFM (feldelning)
- Skyddskrets spänningsida (DC): Skyddskrets likspänningsida (DC)
- Högsta kontinuerliga spänning UCPV: 750 V DC
- Kortslutningsskydd ISCPV 2000 A.
- TOMGÅNGSSPÄNNING UOCSTC: ≤ 625 V DC
- Kontinuerlig ström ICPV: < 350 µA
- Avstånd till aktiva och jordade delar: 8 mm
- Typ av produkt
Överspänningsskyddskontakt
- Överspänningsskydd för
Solcellssystem
- Läckström
40 kA
- Nominell spänning
1500 V/DC
- Utförande
Kontakt
IP20
- Tillverkarnr.
1033727
- Typ
2
- Mått.
(B x H x D) 17.5 x 52.4 x 55.3 mm
- Bredd
17.5 mm
- Höjd
52.4 mm
- Djup
55.3 mm
- Innehåll
3 st
- Förpackningstyp
Package
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Överspänningsskyddskontakt Överspänningsskydd för: Solcellssystem 40 kA Pack
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Överspänningsskyddskontakt Överspänningsskydd för: Solcellssystem 40 kA Pack
Beskrivning
Extra kontaktdon i 3-pack för PV-avledarkombinationer av produktfamiljen val-MS 1500DC-PV-...
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
