PCE Instruments Ultraljudssensor PCE-TDS 200+ SL-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Box
Typ av produkt
Ultraljudssensor
Driftspänning (min.)
5 V
Driftspänning max.
5 V
Mätområde (max.)
32 m/s
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
50 632,00 kr
3
2% = 3 706,26 kr
49 396,58 kr
5
3% = 8 632,75 kr
48 905,45 kr
10
4% = 20 556,60 kr
48 576,34 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (50 632,00 kr / stycken)
50 632,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Nivåbrytare
- Ultraljudsflödesmätare med 32 GB GB dataminne för 10 miljoner mätpunkter
- Mätområde ±32 m/s.
- Reproducerbarhet ±0,5 % av mätvärdet
- Olika mätsonder
- Individuellt inställbara larmgränsvärden
- 2,8" LCD-skärm
- För alla medier

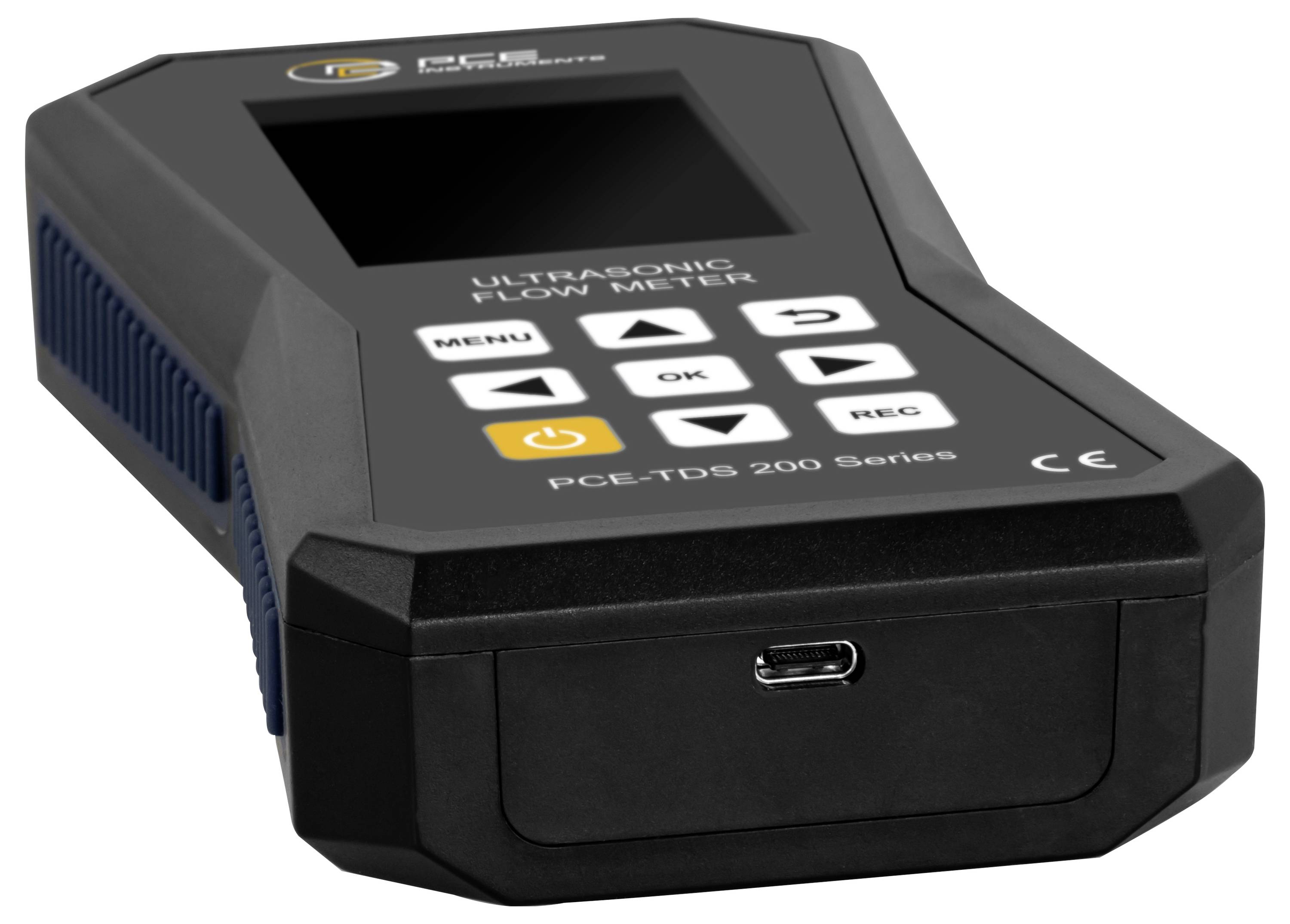

- USB-C gränssnitt för dataöverföring
- Valfri programvara för analys av mätvärden
- Värmemängdsmätning
- Inklusive ISO kalibreringscertifikat
Viktig information!
Tekniska specifikationer
- Flödesmätning
- Mätområde ±32 m/s.
- Upplösning: 0,001 m/s
- Noggrannhet
- DN ≥50 mm: ±1,5 % v. MW. För hastigheter > på 0,3 m/s.
- DN <50 mm: ±3,5 % v. MW. För hastigheter > på 0,3 m/s.
- Reproducerbarhet ±0,5 % av mätvärdet
- PCE-TDS 200 s SENSOR sensorpar
- Rördiameter DN 15 … 100 / 20 … 108 mm
- Mått 45 x 30 x 30 mm
- Temperaturbeständighet -30 … 160 °C.
- PCE-TDS 200 L-SENSOR
- Rördiameter DN 300... 6000 mm
- Mått 91 x 52 x 44 mm
- MÄTMETOD Z, V, N, W.
- Medium
- Vatten
- Havsvatten
- Oil
- Råolja
- Metanol
- Etanol
- Diesel
- Bensin
- Fotogen
- Användardefinierad (manuell inmatning av ljudhastigheten från mediet medium)
- Alla vätskor med en renhet Rörmaterial
- Koppar CU
- Stål FE
- Rostfritt stål VA
- Aluminium Al
- Mässing ME
- Gjutjärn CI
- Järn FE
- Nickel ni
- Titan TI
- Zink ZI
- Akryl-AC
- Polyeten PE
- Polypropen PP
- Polyvinylklorid PVC
- Nylon ny
- Användardefinierad (manuell inmatning av transversell ljudhastighet hos rörmaterialet)
- Rörens innerbeklädnad
- Ingen beklädnad
- Användardefinierad
- Epoxiharts
- Gummi
- Murbruk
- Polystyren, PS
- Polyeten PE
- Polytetrafluoreten PTFE
- Polyuretan PU
- Polypropen PP
- Anpassad (manuell inmatning av den longtudinala ljudhastigheten i rörets innerkläder)
- Mätparametrar flödeshastighet, flöde och volym
- Enheter (mått) mm, i
- Enheter (flödeshastighet) m/s, ft/s.
- Enheter (volymflöde) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Tidsangivelse sekunder, minuter, timmar, dagar
- Enheter (volym) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Temperaturmätning mätområde noggrannhet
- Typ B: 600 1800 °C TYP B: ± (0,5 % + 3 °C)
- Typ E: -100 ± 0,4 °C TYP E: ± 1 °C
- Typ J: -100 1150 °C TYP J: ±(0,4 % + 1 °C)
- Typ K: -100 0,4 TILL +1370 °C TYP K: ± 2 % + 1 °C
- Typ N: -100 + 1150 °C TYP N: ± (0,4 % + 1 °C)
- Typ R: 0 1700 °C TYP R: ±(0,5 % + 3 °C)
- Typ s: 0 1500 °C TYP S: ± (0,5 % + 3 °C)
- Typ T: -100 0,4 ± 2 °C
- Upplösning 0,1 °C
- FÖLJANDE TERMOELEMENT B, E, J, K, N, R, S, T KAN ANSLUTAS
- Mätparametrar flödeshastighet, flöde, volym, temperatur, värmeeffekt och värmemängd
- Enheter (temperatur) °C/ °F.
- Enheter (värmemängd) K, kJ, MJ, Wh, kWh, MWh, BTU, kBtu, MBtu
- Enheter (värmeeffekt) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h.
- Kostnadsvisning EUR, pund, USD, turkiska lira, Zlotey, Yen
- Övriga specifikationer
- Display 2,8” LCD
- Enheterna metriska / Imperial
- Menyspråk: Tyska, engelska, franska, spanska, italienska, nederländska, portugisiska, danska
- Turkiska, polska, ryska, kinesiska, japanska
- Villkor för drift och lagring
- Temperatur: -20 … +65 °C.
- Luftfuktighet: 10 … 95 % r. F., icke-kondenserande
- Datalogger 32 GB lagringskapacitet / 10 miljoner mätpunkter
- Gränssnitt USB (för online-mätning, avläsning av det interna minnet och för laddning av batteriet)
- Kapslingsklass IP52
- Spänningsförsörjning
- Internt: LiPo-batteri (3,7 V, 2500 mAh)
- Externt: USB 5 VDC, 500 mA
- Drifttid ca. 10 h
- Mått 165 x 85 x 32 mm
- Vikt: 255 g
- Förpackningstyp
Box
- Typ av produkt
Ultraljudssensor
- Typ
PCE-TDS 200+ SL-ICA
- Driftspänning
5 V
- Driftspänning (min.)
5 V
- Driftspänning max.
5 V
- Driftspänning
5 V
- Egenskaper
Med hölje
Anslutningshuva med 2 kabelskruvlåsningar
Anslutningshuva med 2 anslutningskontakter
- Anslutningstyp
Kabelförskruvning
- Svarstid
1 s
- Utgångar
Analog spänning
N-Kanal MOSFET (value.1479562)
Två trådar
- Kapslingsfärg
Svart
- Materialegenskaper
galvaniskt förzinkad
rostfri
- Kapslingsmaterial
Polystyol
Massiv plast
Gummi
Polymer
Plast
PTFE
Metalliserad plast
- Kabellängd
5 m
- Nominell diameter
6000 mm
- Min. medietemperatur
-30 °C
- Max. medietemperatur
160 °C
- Mätnoggrannhet ±
1.5 %
- Mätområde (min.)
0 m/s
- Mätområde (max.)
32 m/s
- Mätområde
0 - 32 m/s
IP52
- Vikt
255 g
- Min. omgivningstemperatur
-20 °C
- Max. omgivningstemperatur
65 °C
- Längd
165 mm
- Bredd
32 mm
- Höjd
85 mm
- Mått.
(L x B x H) 165 x 32 x 85 mm
- Innehåll
1 st
- RoHS-godkänd
Ja
Dokument & nedladdningar
Datablad
Datablad 3812903 PCE Instruments Ultraljudssensor PCE-TDS 200+ SL-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3812903 PCE Instruments Ultraljudssensor PCE-TDS 200+ SL-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st
Beskrivning
Flödesmätaren med ultraljud skall ha ett mätområde inom ±32 m/s. Med en noggrannhet av ±1,5 % v. MW. Vid en rördiameter på DN ≥50, ±3,5 % v. MW. Om DN <50-rördiametern är större än ±0,5 % v. MW. Är ultraljudet flödesmätaren ett mycket exakt mäthjälpmedel. För installation av sensorer med ultraljud flödesmätare finns en installationshjälp tillgänglig. Vid installationshjälpen visas signalkvaliteten grafiskt från ultraljudsflödesmätare. Dessutom visas grafiskt om sensorerna är placerade från ultraljudsflödesmätare på rätt avstånd mot varandra. För att genomföra flödesmätning med ultraljudsflödesmätare visas flödeshastighet, flöde och volym efter inmatning av rör- och mediumspecifikationer. Vid visning av mätvärden finns med ultraljud flödesmätare en mängd olika enheter tillgängliga. Till exempel m3, l, gal, igl, mgl, cf, bal, ib och ob.
Under en mätning är det möjligt att registrera mätvärdena via dataloggerfunktionen hos ultraljudsinstrumentet. Start- och stoppförhållanden och lagringsintervall från 1 sekund till 12 timmar för ultraljudsluftmätaren kan ställas in. En minnespunkt innehåller hos ultraljudet flödesmätaren en gång för alla mätstorlekar. Mätvärdena lagras på det 32 GB GB stora inbyggda minnet hos ultraljudsflödesmätare. 10 miljoner mätpunkter kan lagras på ultraljuds flödesmätare.
Med den extra programvaran kan registrerade mätvärden läsas av från ultraljudsmätaren. För analys kan mätvärdena från ultraljudet visas i tabellform och grafiskt. För vidare bearbetning av mätvärdena från ultraljudsflödesmätare kan dessa exporteras i .csv-filformat. Alternativt kan en PDF-rapport skapas via programvaran. För förenklad hantering kan ultraljudet ställas in via programvaran. Programvaran gör det också möjligt att visa live-visning av mätvärden från ultraljud via flödesmätare.

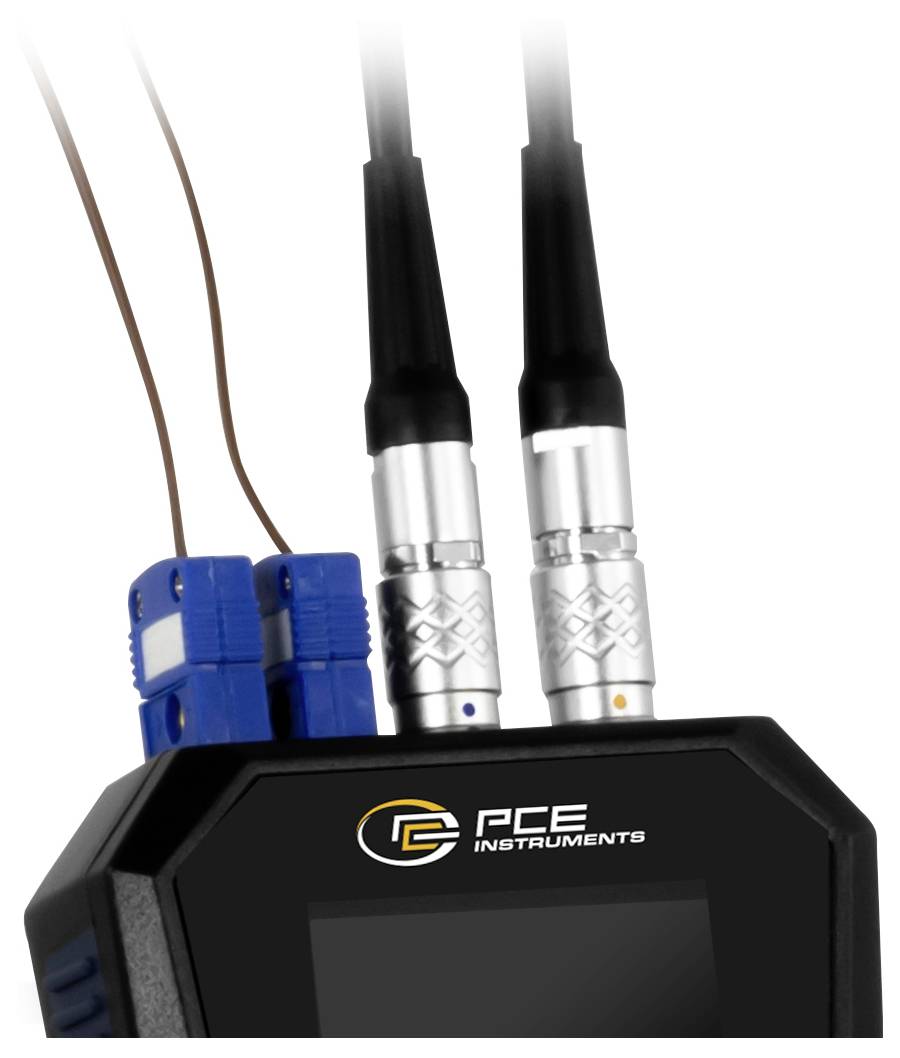

För att bestämma värmemängden med ultraljud flödesmätare behövs dessutom två termoelement. Dessa finns tillgängliga med PCE-TDS 200+. De två termoelementen från ultraljudsflödesmätare ansluts till för- och bakåtspolning av ett rörsystem. Beroende på temperaturskillnaden och den uppmätta flödesmängden kan ultraljudsmätaren bestämma värmemängden. Vid behov kan ultraljudsmätaren beräkna och visa kostnaderna samtidigt, under mätningen, per värmemängdenhet. Således används ultraljudsmätaren till exempel vid kontroll av värmesystem.
LCD-färgskärmen från ultraljudsinstrumentet har en storlek på 2,8” och är därför lätt att läsa av. Som tillval kan ultraljudsmätaren utrustas med en ISO- eller DAkkS-kalibreringscertifikat.
PCE-TDS 200 s-SENSOR
Litet sensorpar för rördiametern DN 15 … 100 / 20 … 108 mm. Lämplig för särskilt små rör. Sensorerna har ett mycket litet mått på 45 x 30 x 30 mm och en temperaturbeständighet på -30 … 160 °C. Tack vare magneten på undersidan kan sensorerna monteras på järnhaltiga metaller. Dessutom kan sensorerna anslutas till röret som ultraljudflödesmätare med borttagbara buntband.
PCE-TDS 200 L-SENSOR
Stort sensorpar för rördiametern DN 300... 6000. Detta sensorpar är därmed lämpad för särskilt stora rör. Sensorerna kan fästas till ultraljudflödesmätare med löstagbara buntband. Tack vare den inbyggda magneten kan sensorerna fästas på rör med en järnhaltig metall. Sensorerna har ett mått på 91 x 52 x 44 mm.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Under en mätning är det möjligt att registrera mätvärdena via dataloggerfunktionen hos ultraljudsinstrumentet. Start- och stoppförhållanden och lagringsintervall från 1 sekund till 12 timmar för ultraljudsluftmätaren kan ställas in. En minnespunkt innehåller hos ultraljudet flödesmätaren en gång för alla mätstorlekar. Mätvärdena lagras på det 32 GB GB stora inbyggda minnet hos ultraljudsflödesmätare. 10 miljoner mätpunkter kan lagras på ultraljuds flödesmätare.
Med den extra programvaran kan registrerade mätvärden läsas av från ultraljudsmätaren. För analys kan mätvärdena från ultraljudet visas i tabellform och grafiskt. För vidare bearbetning av mätvärdena från ultraljudsflödesmätare kan dessa exporteras i .csv-filformat. Alternativt kan en PDF-rapport skapas via programvaran. För förenklad hantering kan ultraljudet ställas in via programvaran. Programvaran gör det också möjligt att visa live-visning av mätvärden från ultraljud via flödesmätare.
För att bestämma värmemängden med ultraljud flödesmätare behövs dessutom två termoelement. Dessa finns tillgängliga med PCE-TDS 200+. De två termoelementen från ultraljudsflödesmätare ansluts till för- och bakåtspolning av ett rörsystem. Beroende på temperaturskillnaden och den uppmätta flödesmängden kan ultraljudsmätaren bestämma värmemängden. Vid behov kan ultraljudsmätaren beräkna och visa kostnaderna samtidigt, under mätningen, per värmemängdenhet. Således används ultraljudsmätaren till exempel vid kontroll av värmesystem.
LCD-färgskärmen från ultraljudsinstrumentet har en storlek på 2,8” och är därför lätt att läsa av. Som tillval kan ultraljudsmätaren utrustas med en ISO- eller DAkkS-kalibreringscertifikat.
PCE-TDS 200 s-SENSOR
Litet sensorpar för rördiametern DN 15 … 100 / 20 … 108 mm. Lämplig för särskilt små rör. Sensorerna har ett mycket litet mått på 45 x 30 x 30 mm och en temperaturbeständighet på -30 … 160 °C. Tack vare magneten på undersidan kan sensorerna monteras på järnhaltiga metaller. Dessutom kan sensorerna anslutas till röret som ultraljudflödesmätare med borttagbara buntband.
PCE-TDS 200 L-SENSOR
Stort sensorpar för rördiametern DN 300... 6000. Detta sensorpar är därmed lämpad för särskilt stora rör. Sensorerna kan fästas till ultraljudflödesmätare med löstagbara buntband. Tack vare den inbyggda magneten kan sensorerna fästas på rör med en järnhaltig metall. Sensorerna har ett mått på 91 x 52 x 44 mm.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Mätområde ±32 m/s.
- Upplösning: 0,001 m/s
- Inkl. 4 sensorer
- Sensor för rördiameter DN 15 … 100 / 20 … 108 mm, DN 300 ... 6000 mm
- Temperaturmätning upp till 1800 °C
- För olika medier
- För olika rörmaterial
- Mätparametrar: Flödeshastighet, flöde, volym
- Temperatur, värmeeffekt och värmemängd
- Gränssnitt: USB
- Kostnadsvisning
- Datalogger 32 GB lagringskapacitet (10 Mio mätpunkter). GB minne
- LiPo-batteri
- Inkl. ISO-kalibreringscertifikat
Ingår i leveransen

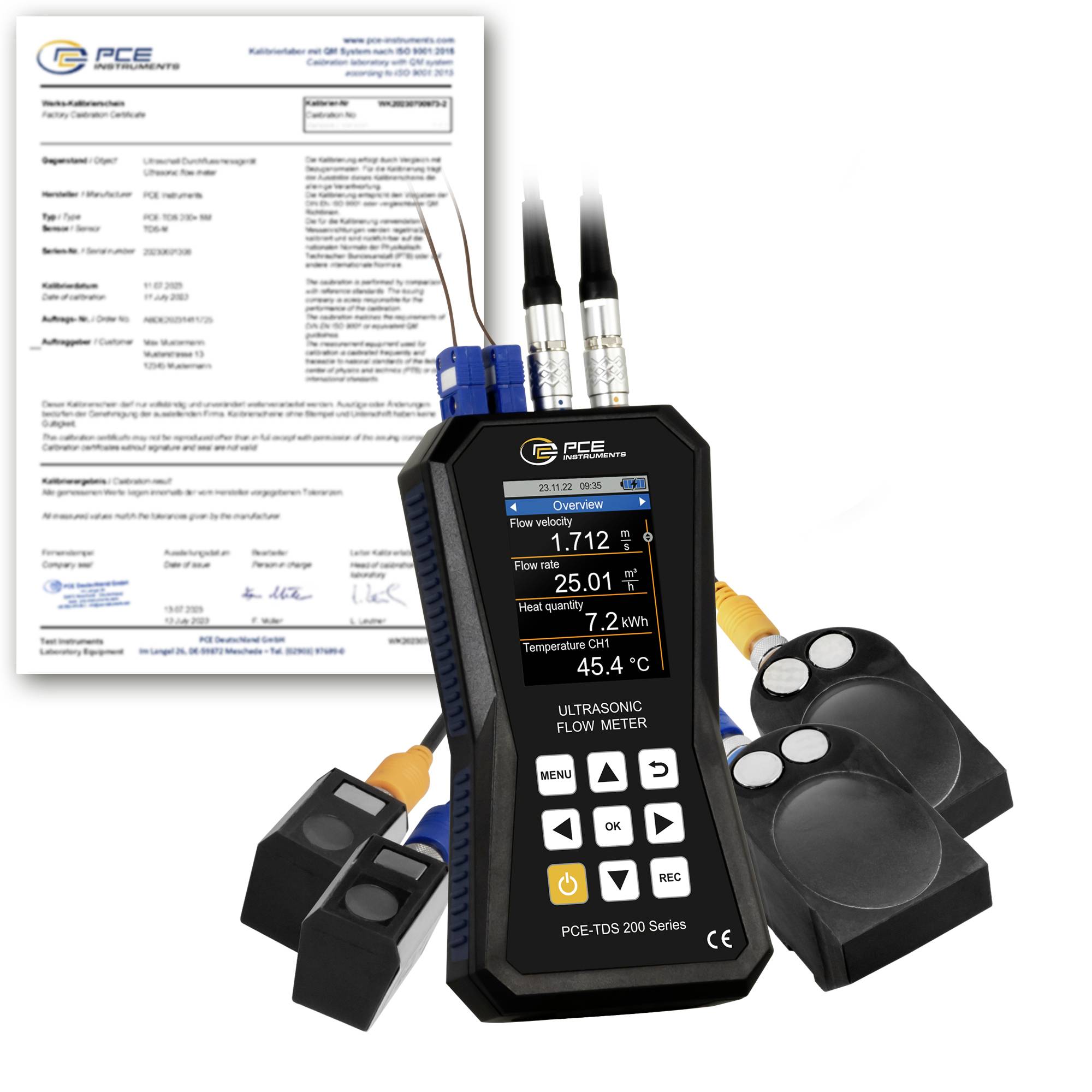

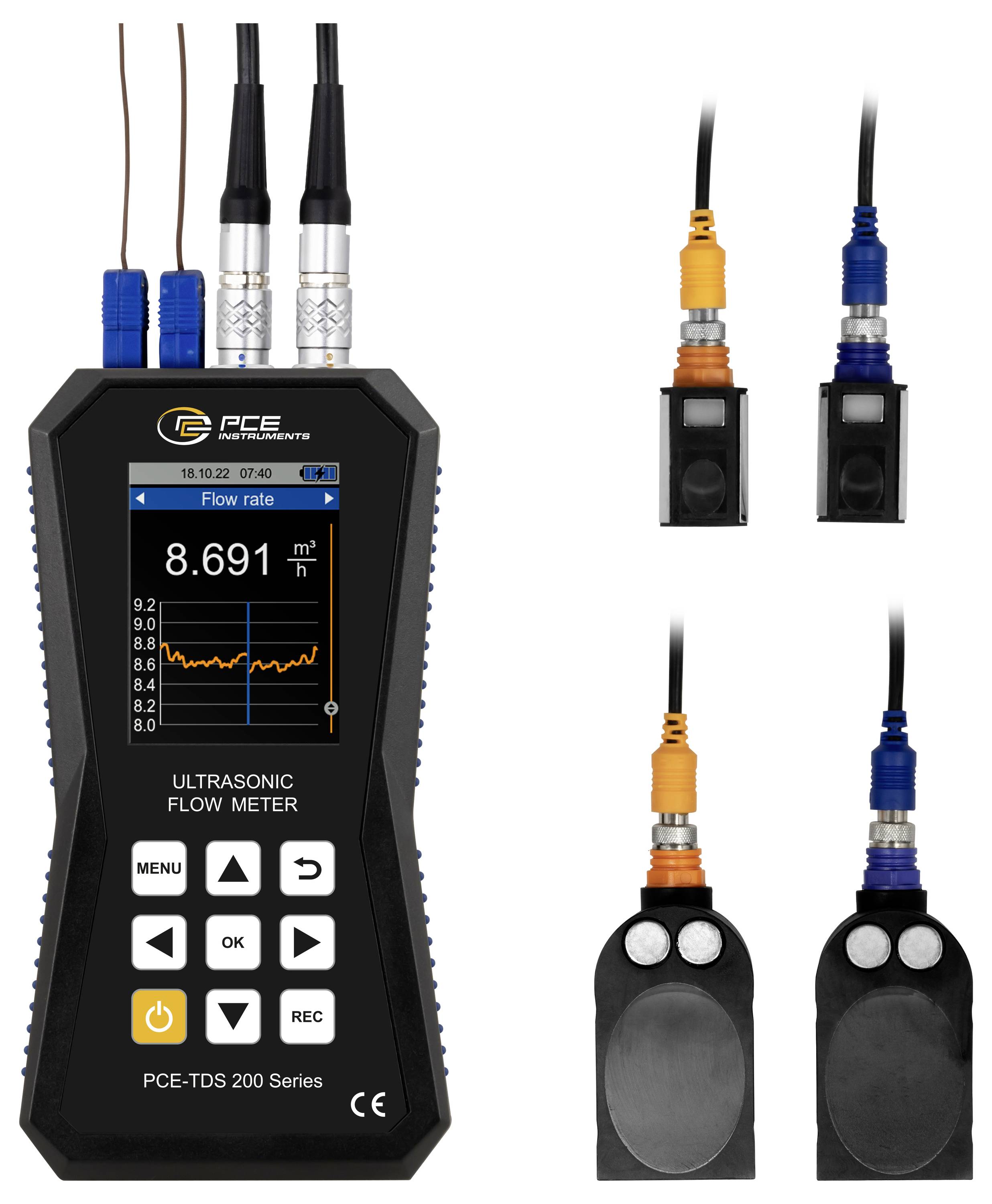

- 1 x ultraljudsflödesmätare PCE-TDS 200+ SL-ICA
- 1 x flödesgivare PCE-TDS 200 s SENSOR (par)
- 1 x flödesgivare PCE-TDS 200 L SENSOR (par)
- 2 x temperatursensor TF-RA330
- 2 x 5 m anslutningskabel
- 2 x lossningsbara buntband
- 1 x nätenhet
- 1 x USB-C-kabel
- 1 x kontaktgel för ultraljud
- 1 x PCE-måttband
- 1 x plastväska
- 1 x bruksanvisning
- Inkl. ISO-kalibreringscertifikat
