PCE Instruments Ultraljudssensor PCE-TDS 200 S-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st

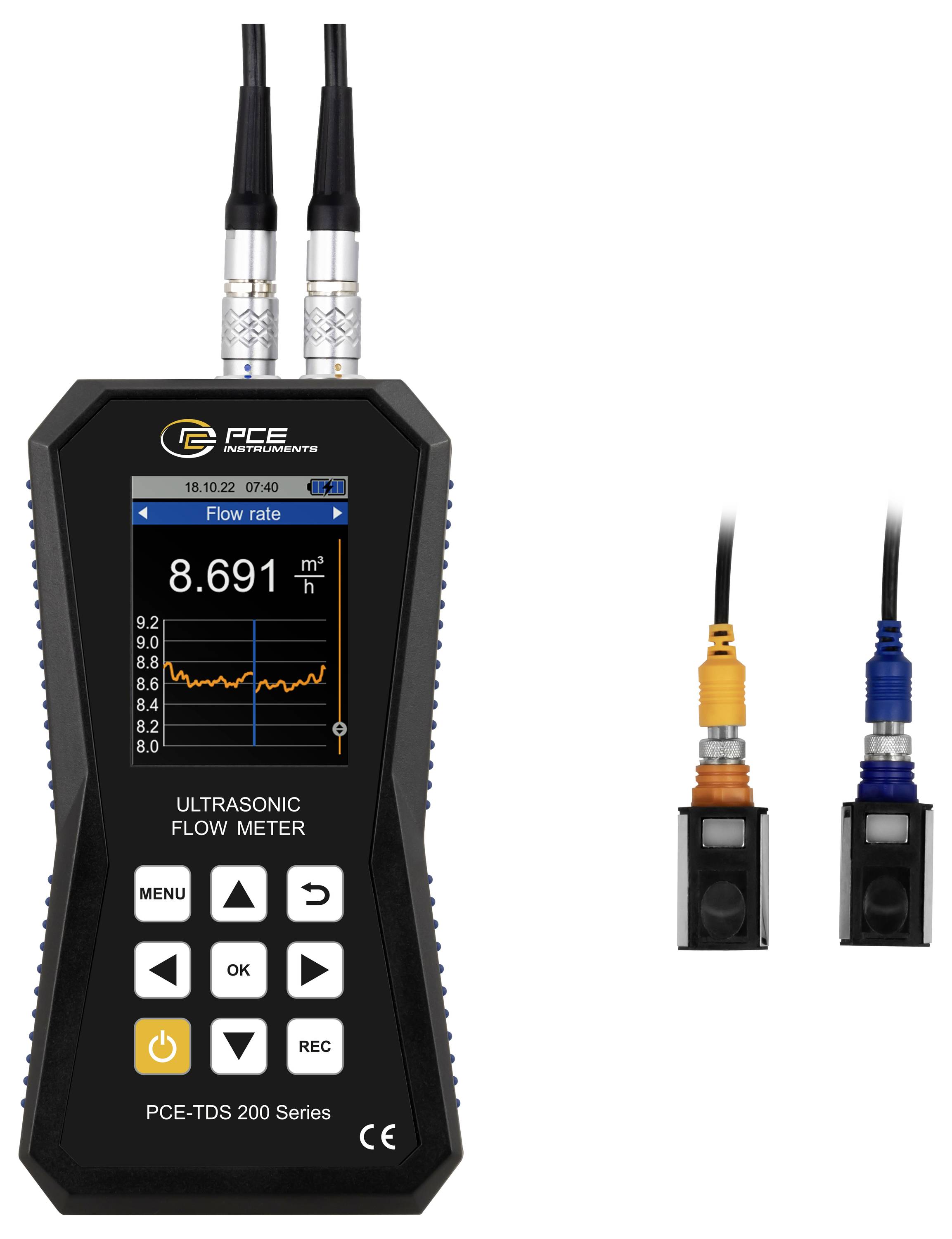

Flödesmätaren med ultraljud skall ha ett mätområde inom ±32 m/s. Med en noggrannhet av ±1,5 % v. MW. Vid en rördiameter på DN ≥50, ±3,5 % v. MW. Om DN <50-rördiametern är större än ±0,5 % v. MW. Är ultraljudet flödesmätaren ett mycket exakt mäthjälpmedel. För installation av sensorer med ultraljud flödesmätare finns en installationshjälp tillgänglig. Vid installationshjälpen visas signalkvaliteten grafiskt från ultraljudsflödesmätare. Dessutom visas grafiskt om sensorerna är placerade från ultraljudsflödesmätare på rätt avstånd mot varandra. För att genomföra flödesmätning med ultraljudsflödesmätare visas flödeshastighet, flöde och volym efter inmatning av rör- och mediumspecifikationer. Vid visning av mätvärden finns med ultraljud flödesmätare en mängd olika enheter tillgängliga. Till exempel m3, l, gal, igl, mgl, cf, bal, ib och ob.

Under en mätning är det möjligt att registrera mätvärdena via dataloggerfunktionen hos ultraljudsinstrumentet. Start- och stoppförhållanden och lagringsintervall från 1 sekund till 12 timmar för ultraljudsluftmätaren kan ställas in. En minnespunkt innehåller hos ultraljudet flödesmätaren en gång för alla mätstorlekar. Mätvärdena lagras på det 32 GB GB stora inbyggda minnet hos ultraljudsflödesmätare. 10 miljoner mätpunkter kan lagras på ultraljuds flödesmätare.

Med den extra programvaran kan registrerade mätvärden läsas av från ultraljudsmätaren. För analys kan mätvärdena från ultraljudet visas i tabellform och grafiskt. För vidare bearbetning av mätvärdena från ultraljudsflödesmätare kan dessa exporteras i .csv-filformat. Alternativt kan en PDF-rapport skapas via programvaran. För förenklad hantering kan ultraljudet ställas in via programvaran. Programvaran gör det också möjligt att visa live-visning av mätvärden från ultraljud via flödesmätare.

För att bestämma värmemängden med ultraljud flödesmätare behövs dessutom två termoelement. Dessa finns tillgängliga med PCE-TDS 200+. De två termoelementen från ultraljudsflödesmätare ansluts till för- och bakåtspolning av ett rörsystem. Beroende på temperaturskillnaden och den uppmätta flödesmängden kan ultraljudsmätaren bestämma värmemängden. Vid behov kan ultraljudsmätaren beräkna och visa kostnaderna samtidigt, under mätningen, per värmemängdenhet. Således används ultraljudsmätaren till exempel vid kontroll av värmesystem.

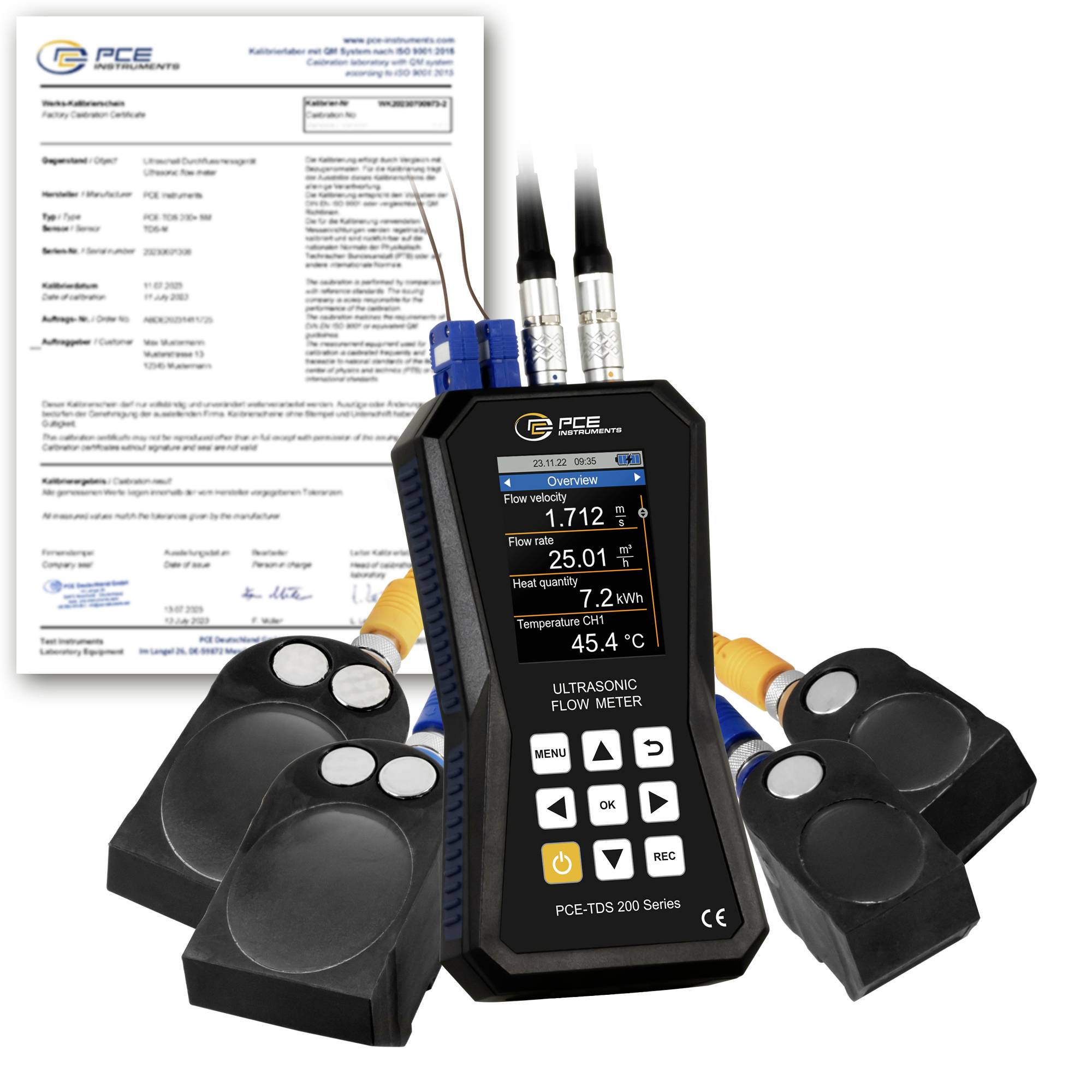

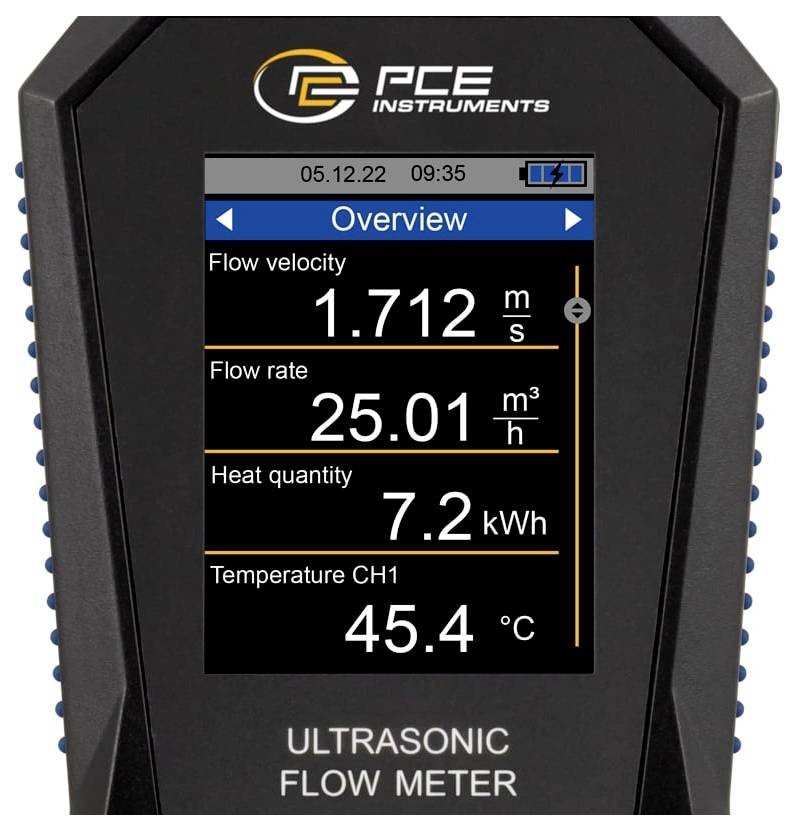

LCD-färgskärmen från ultraljudsinstrumentet har en storlek på 2,8” och är därför lätt att läsa av. Som tillval kan ultraljudsmätaren utrustas med en ISO- eller DAkkS-kalibreringscertifikat.

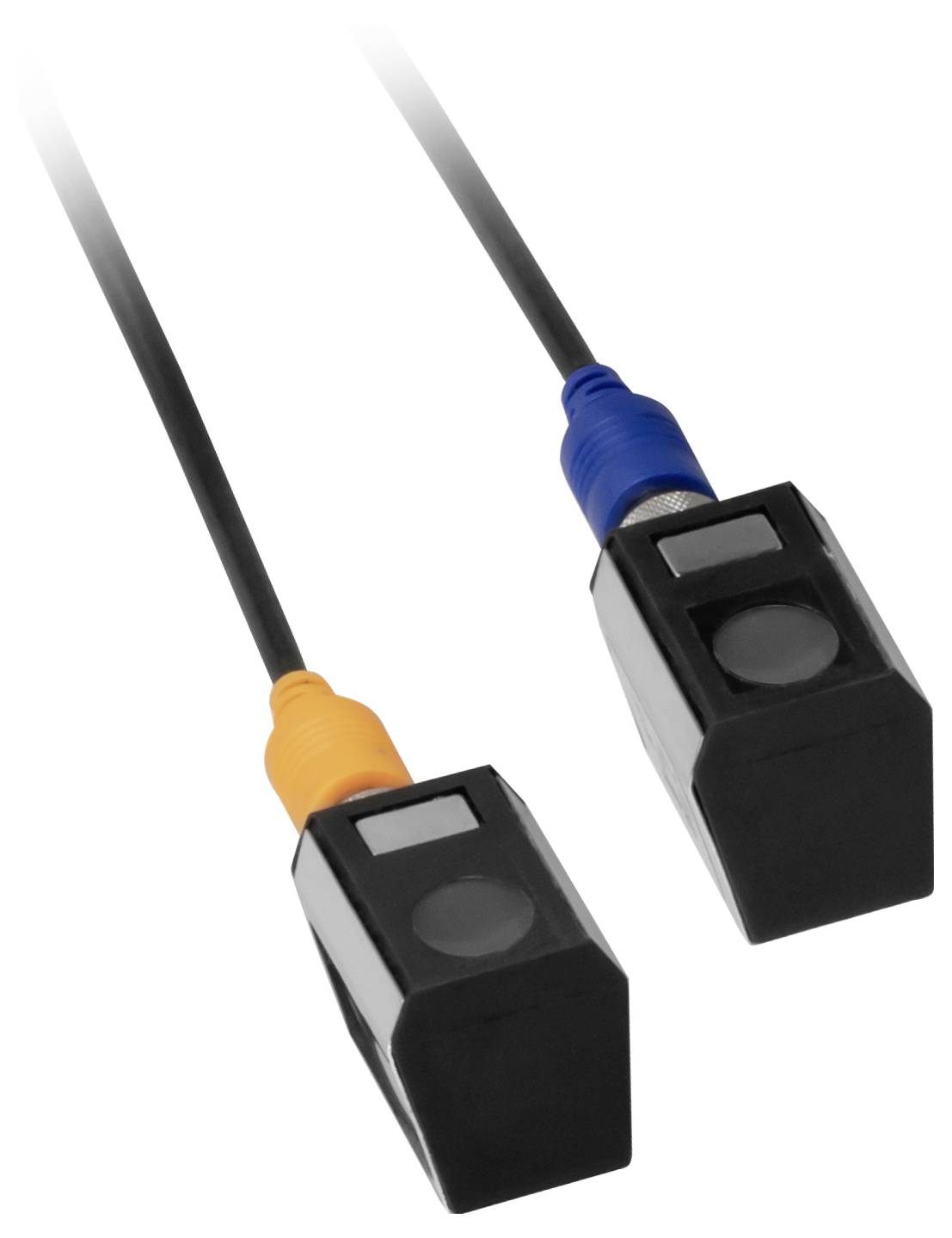

PCE-TDS 200 s-SENSOR
Litet sensorpar för rördiametern DN 15 … 100 / 20 … 108 mm. Lämplig för särskilt små rör. Sensorerna har ett mycket litet mått på 45 x 30 x 30 mm och en temperaturbeständighet på -30 … 160 °C. Tack vare magneten på undersidan kan sensorerna monteras på järnhaltiga metaller. Dessutom kan sensorerna anslutas till röret som ultraljudflödesmätare med borttagbara buntband.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
