PCE Instruments Ultraljudssensor PCE-TDS 200+ MR-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Box
Typ av produkt
Ultraljudssensor
Driftspänning (min.)
5 V
Driftspänning max.
5 V
Mätområde (max.)
32 m/s
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
45 672,00 kr
3
2% = 3 343,20 kr
44 557,60 kr
5
3% = 7 787,10 kr
44 114,58 kr
10
4% = 18 542,80 kr
43 817,72 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (45 672,00 kr / stycken)
45 672,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Nivåbrytare
- Ultraljudsflödesmätare med 32 GB GB dataminne för 10 miljoner mätpunkter
- Mätområde ±32 m/s.
- Reproducerbarhet ±0,5 % av mätvärdet
- Olika mätsonder
- Individuellt inställbara larmgränsvärden

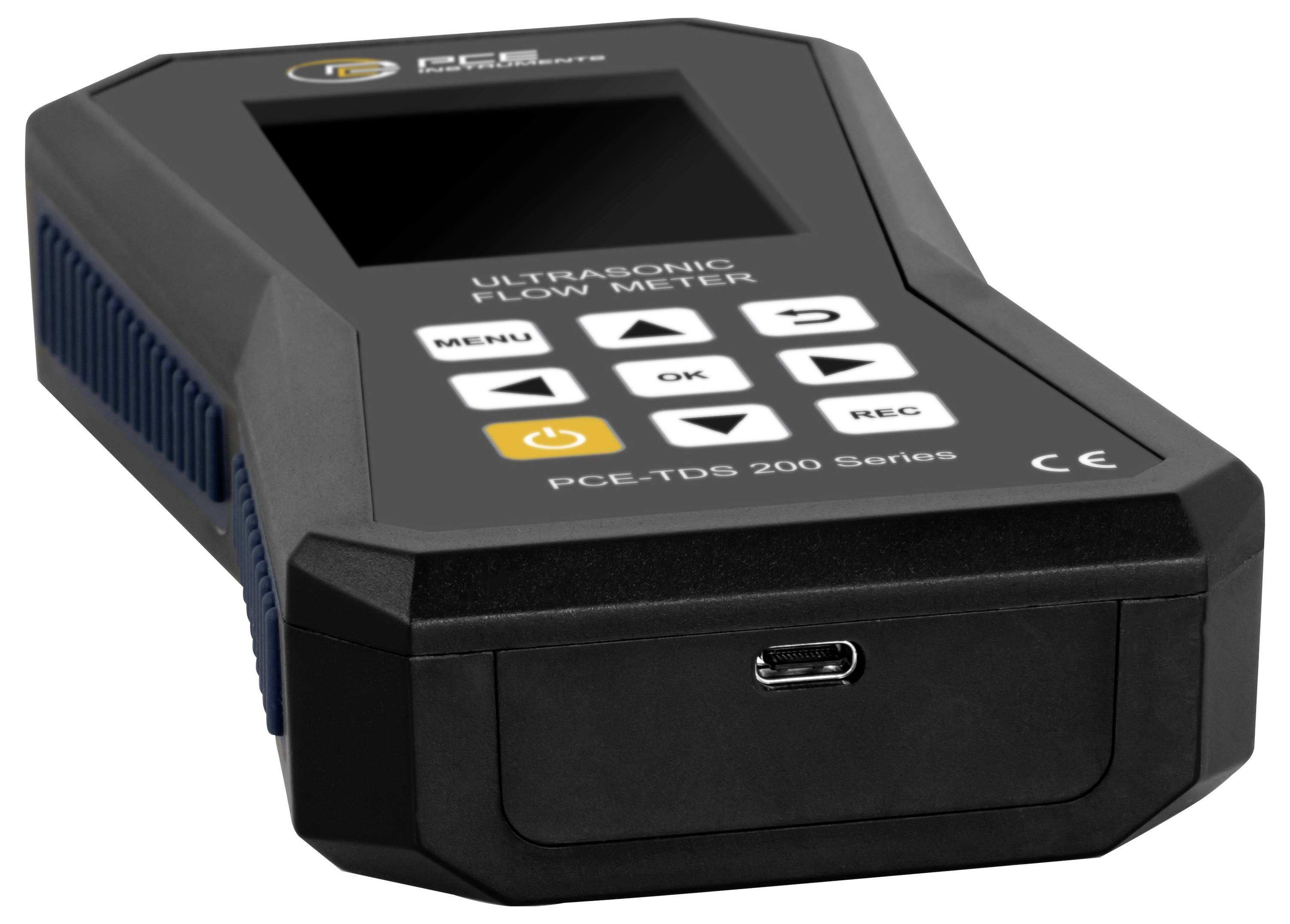

- 2,8" LCD-skärm
- För alla medier
- USB-C gränssnitt för dataöverföring
- Valfri programvara för analys av mätvärden
- Värmemängdsmätning
- Inklusive ISO kalibreringscertifikat
Viktig information!
Tekniska specifikationer
- Flödesmätning mätområde ±32 m/s.
- Upplösning: 0,001 m/s
- Noggrannhet
- DN ≥50 mm: ±1,5 % v. MW. För hastigheter > på 0,3 m/s.
- DN <50 mm: ±3,5 % v. MW. För hastigheter > på 0,3 m/s.
- Reproducerbarhet ±0,5 % av mätvärdet
- PCE-TDS 200 MR SENSOR sensorpar
- Rördiameter DN 50 … 700 / 57 … 720 mm
- Temperaturbeständighet -30 … 160 °C.
- MÄTMETOD Z, V, N, W.
- Medium
- Vatten
- Havsvatten
- Oil
- Råolja
- Metanol
- Etanol
- Diesel
- Bensin
- Fotogen
- Användardefinierad (manuell inmatning av ljudhastigheten från mediet medium)
- Alla vätskor med en renhet
- Rörmaterial
- Koppar CU
- Stål FE
- Rostfritt stål VA
- Aluminium Al
- Mässing ME
- Gjutjärn CI
- Järn FE
- Nickel ni
- Titan TI
- Zink ZI
- Akryl-AC
- Polyeten PE
- Polypropen PP
- Polyvinylklorid PVC
- Nylon ny
- Användardefinierad (manuell inmatning av transversell ljudhastighet hos rörmaterialet)
- Rörens innerbeklädnad
- Ingen beklädnad
- Användardefinierad
- Epoxiharts
- Gummi
- Murbruk
- Polystyren, PS
- Polyeten PE
- Polytetrafluoreten PTFE
- Polyuretan PU
- Polypropen PP
- Anpassad (manuell inmatning av den longtudinala ljudhastigheten i rörets innerkläder)
- Mätparametrar flödeshastighet, flöde och volym
- Enheter (mått) mm, i
- Enheter (flödeshastighet) m/s, ft/s.
- Enheter (volymflöde) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Tidsangivelse sekunder, minuter, timmar, dagar
- Enheter (volym) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Temperaturmätning
- Mätområde noggrannhet
- Typ B: 600 1800 °C TYP B: ± (0,5 % + 3 °C)
- Typ E: -100 ± 0,4 °C TYP E: ± 1 °C
- Typ J: -100 1150 °C TYP J: ±(0,4 % + 1 °C)
- Typ K: -100 0,4 TILL +1370 °C TYP K: ± 2 % + 1 °C
- Typ N: -100 + 1150 °C TYP N: ± (0,4 % + 1 °C)
- Typ R: 0 1700 °C TYP R: ±(0,5 % + 3 °C)
- Typ s: 0 1500 °C TYP S: ± (0,5 % + 3 °C)
- Typ T: -100 0,4 ± 2 °C
- Upplösning 0,1 °C
- FÖLJANDE TERMOELEMENT B, E, J, K, N, R, S, T KAN ANSLUTAS
- Mätparametrar flödeshastighet, flöde, volym, temperatur, värmeeffekt och värmemängd
- Enheter (temperatur) °C/ °F.
- Enheter (värmemängd) K, kJ, MJ, Wh, kWh, MWh, BTU, kBtu, MBtu
- Enheter (värmeeffekt) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h.
- Kostnadsvisning EUR, pund, USD, turkiska lira, Zlotey, Yen
- Övriga specifikationer
- Display 2,8” LCD
- Enheterna metriska / Imperial
- Menyspråk: Tyska, engelska, franska, spanska, italienska, nederländska, portugisiska, danska, turkiska, polska, ryska, kinesiska, japanska
- Villkor för drift och lagring
- Temperatur: -20 … +65 °C.
- Luftfuktighet: 10 … 95 % r. F., icke-kondenserande
- Datalogger 32 GB lagringskapacitet / 10 miljoner mätpunkter
- Gränssnitt USB (för online-mätning, avläsning av det interna minnet och för laddning av batteriet)
- Kapslingsklass IP52
- Spänningsförsörjning
- Internt: LiPo-batteri (3,7 V, 2500 mAh)
- Externt: USB 5 VDC, 500 mA
- Drifttid ca. 10 h
- Mått 165 x 85 x 32 mm
- Vikt: 255 g
- Förpackningstyp
Box
- Typ av produkt
Ultraljudssensor
- Typ
PCE-TDS 200+ MR-ICA
- Driftspänning
5 V
- Driftspänning (min.)
5 V
- Driftspänning max.
5 V
- Driftspänning
5 V
- Egenskaper
Med hölje
Anslutningshuva med 2 kabelskruvlåsningar
Anslutningshuva med 2 anslutningskontakter
- Anslutningstyp
Kabelförskruvning
- Svarstid
1 s
- Utgångar
Analog spänning
N-Kanal MOSFET (value.1479562)
Två trådar
- Kapslingsfärg
Svart
- Materialegenskaper
galvaniskt förzinkad
rostfri
- Kapslingsmaterial
Polystyol
Massiv plast
Gummi
Polymer
Plast
PTFE
Metalliserad plast
- Kabellängd
5 m
- Nominell diameter
720 mm
- Min. medietemperatur
-30 °C
- Max. medietemperatur
160 °C
- Mätnoggrannhet ±
1.5 %
- Mätområde (min.)
0 m/s
- Mätområde (max.)
32 m/s
- Mätområde
0 - 32 m/s
IP52
- Vikt
255 g
- Min. omgivningstemperatur
-20 °C
- Max. omgivningstemperatur
65 °C
- Längd
165 mm
- Bredd
32 mm
- Höjd
85 mm
- Mått.
(L x B x H) 165 x 32 x 85 mm
- Innehåll
1 st
- RoHS-godkänd
Ja
Dokument & nedladdningar
Datablad
Datablad 3812901 PCE Instruments Ultraljudssensor PCE-TDS 200+ MR-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3812901 PCE Instruments Ultraljudssensor PCE-TDS 200+ MR-ICA Driftspänning (intervall): 5 V Mätområde: 0 - 32 m/s 1 st
Beskrivning
Flödesmätaren skall ha ett mätområde inom ±32 m/s. Med en noggrannhet av ±1,5 % v. MW. Vid en rördiameter på DN ≥50, ±3,5 % v. MW. Om DN <50-rördiametern är större än ±0,5 % v. MW. Är flödesmätaren ett mycket exakt mätinstrument. För installation av sensorer vid flödesmätare finns en installationshjälp tillgänglig. Vid installationshjälpen visas signalkvaliteten grafiskt från flödesmätaren. Dessutom visas grafiskt om sensorerna är placerade från flödesmätaren på rätt avstånd mot varandra. För att mäta flödet med flödesmätaren visas flödeshastigheten, volymflödet och volymen efter att medium- och rörspecifikationerna har matats in. Vid visning av mätvärden kan du med hjälp av flödesmätaren välja olika enheter. Till exempel m3, l, gal, igl, mgl, cf, bal, ib och ob.
Under en mätning är det möjligt att registrera mätvärdena via dataloggerfunktionen hos ultraljudsflödesmätare. Start- och stoppförhållanden och lagringsintervall från 1 sekund till 12 timmar vid flödesmätaren kan ställas in. En minnespunkt innehåller vid flödesmätaren en gång alla mätstorheter. Mätvärdena lagras på det 32 GB GB stora inbyggda minnet på ultraljudflödesmätare. 10 miljoner mätpunkter kan sparas på ultraljudflödesmätare.
Med den extra programvaran kan registrerade mätvärden läsas av från flödesmätaren. För analysen kan mätvärdena från flödesmätaren visas i tabellform och grafiskt. För vidare bearbetning av mätvärdena från flödesmätaren kan dessa exporteras i .csv-filformat. Alternativt kan en PDF-rapport skapas via programvaran. För enklare hantering kan flödesmätaren ställas in via programvaran. Programvaran gör det även möjligt att visa de uppmätta värdena live från ultraljudflödesmätare.

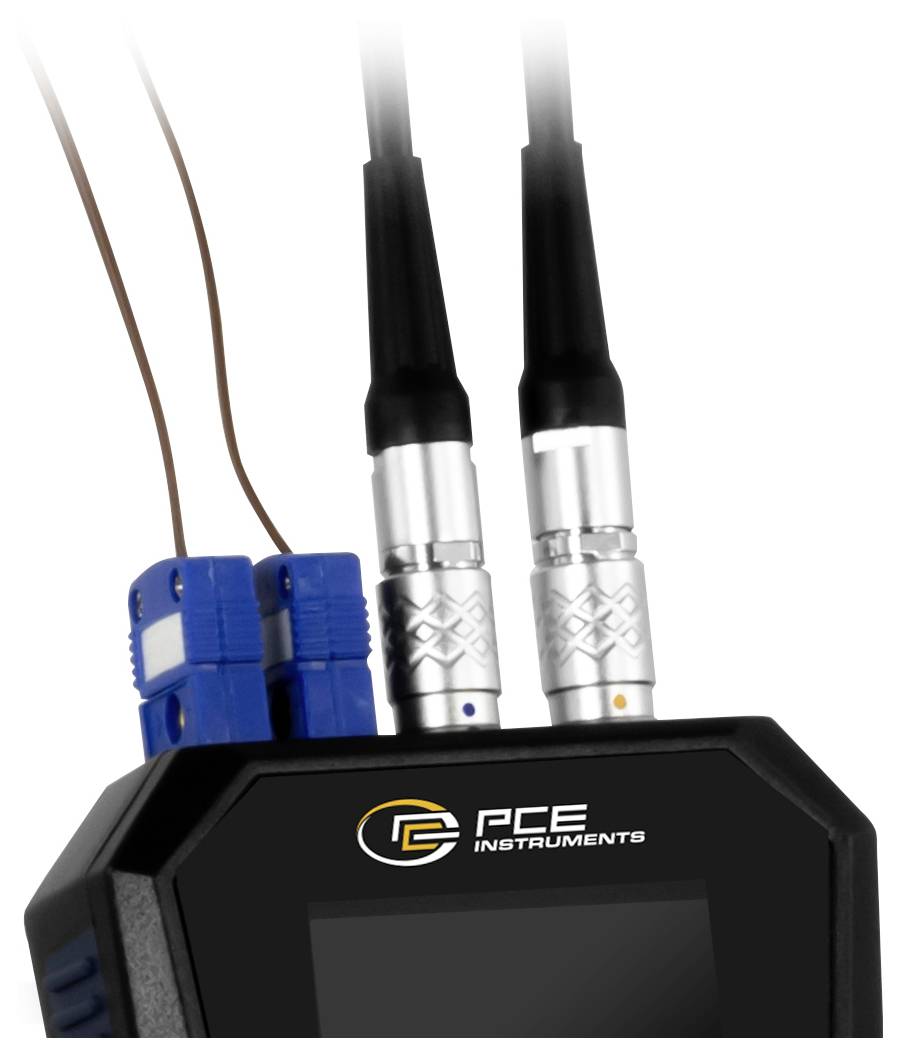

För att bestämma värmemängden med flödesmätaren behövs ytterligare två termoelement. Dessa finns tillgängliga med PCE-TDS 200+. De två termoelementen från flödesmätaren ansluts till för- och tillbakaflödet av ett rörsystem. Med hjälp av temperaturskillnaden och den uppmätta flödesmängden kan flödesmätaren bestämma värmemängden. Vid behov kan flödesmätaren beräkna och visa kostnaderna samtidigt, under mätningen, per värmemängdenhet. Således används flödesmätaren till exempel vid kontroll av värmesystem.
LCD-färgskärmen från ultraljudsflödesmätare är 2,8” och är därför lätt att läsa av. Genomflödesmätaren kan vid behov utrustas med en ISO- eller DAkkS-kalibreringscertifikat.

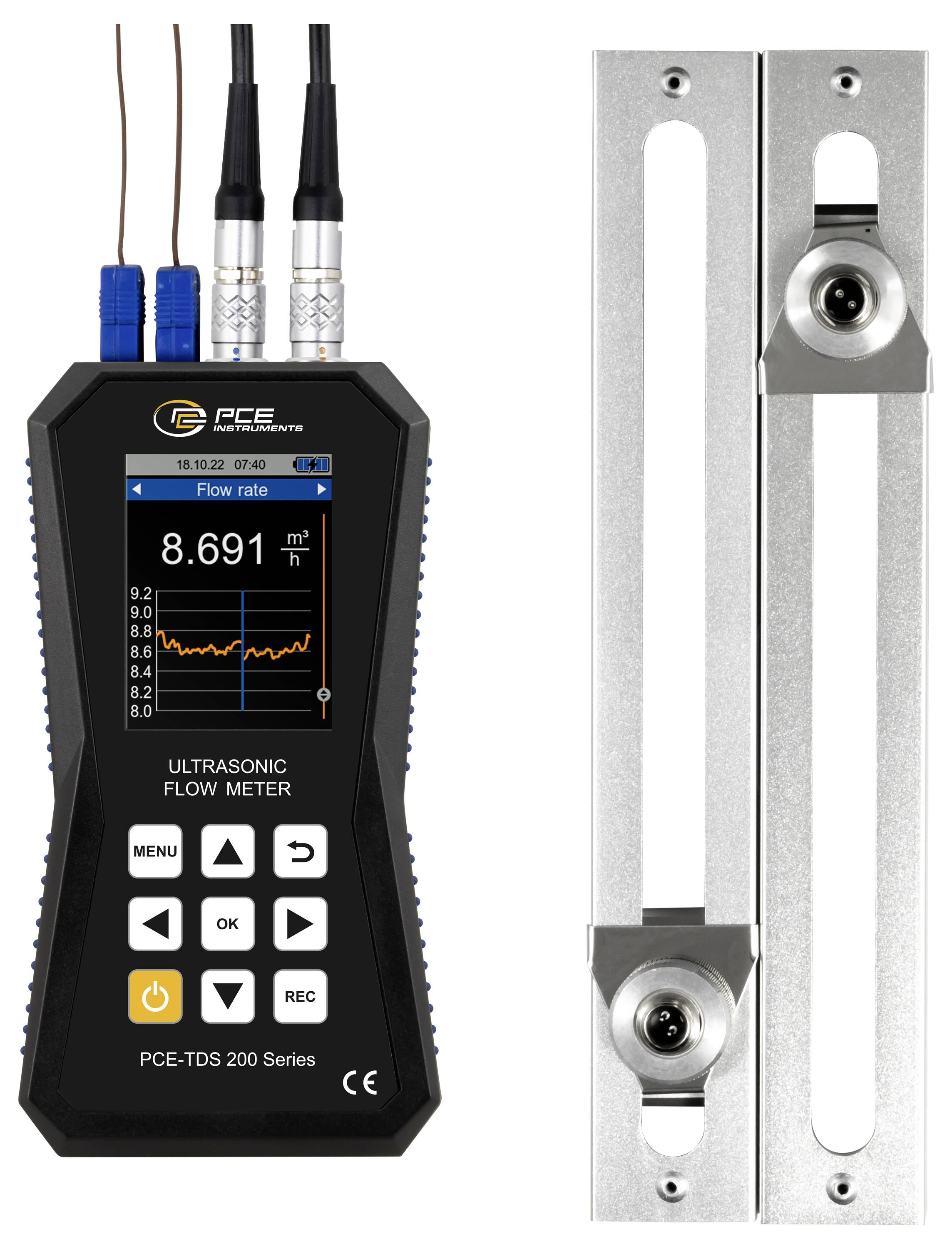

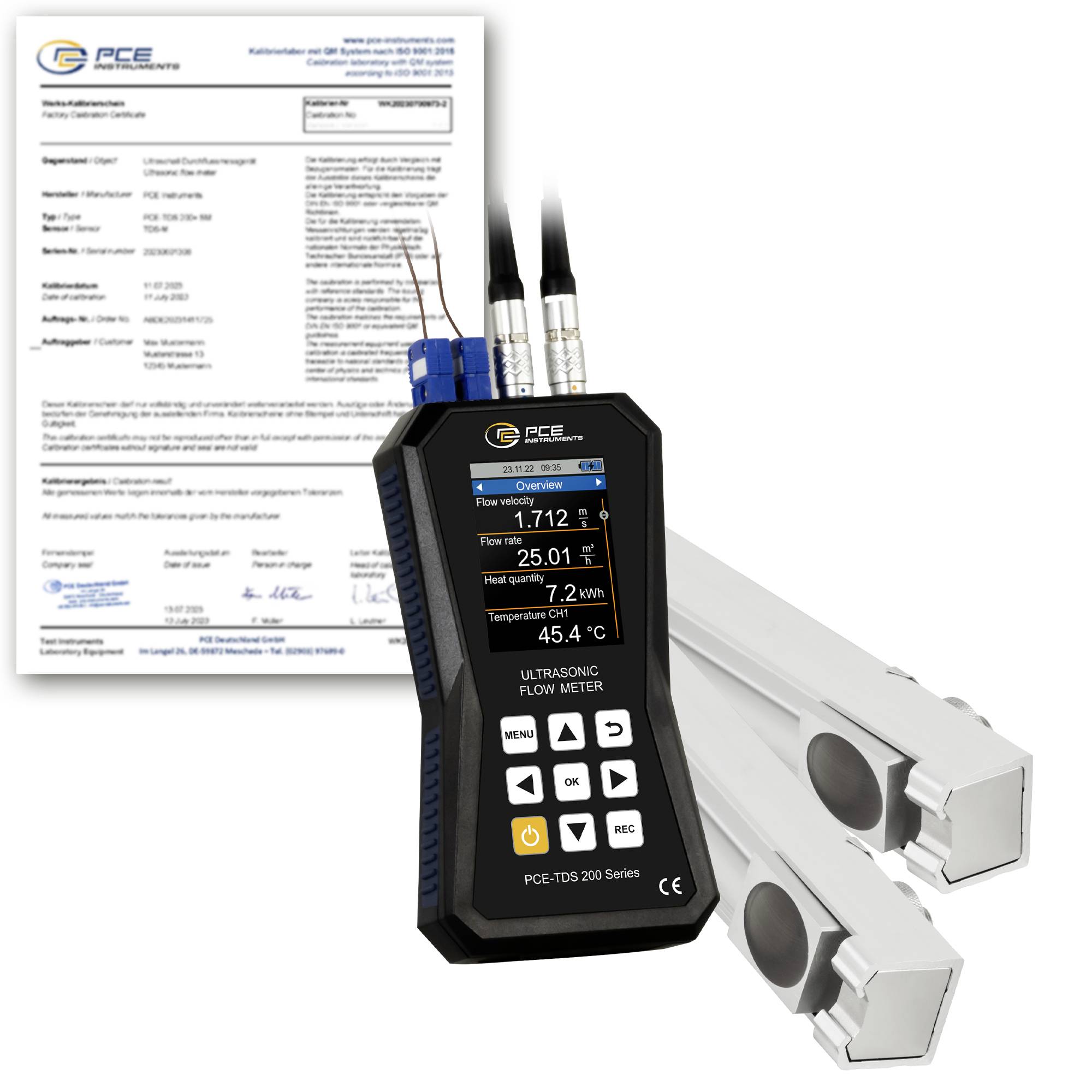

PCE-TDS 200 MR-SENSOR
Separata On Rail sensorer för rörstorlekarna DN 50 … 700 / 57 … 720 mm. Temperaturbeständigheten ligger mellan -30 … 160 °C. Sensorn på respektive skena sitter på en skena och kan därmed positioneras som lämplig. Under skenorna sitter magneter som gör det möjligt att självständigt hålla fast rör med en järnhaltig metall.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Under en mätning är det möjligt att registrera mätvärdena via dataloggerfunktionen hos ultraljudsflödesmätare. Start- och stoppförhållanden och lagringsintervall från 1 sekund till 12 timmar vid flödesmätaren kan ställas in. En minnespunkt innehåller vid flödesmätaren en gång alla mätstorheter. Mätvärdena lagras på det 32 GB GB stora inbyggda minnet på ultraljudflödesmätare. 10 miljoner mätpunkter kan sparas på ultraljudflödesmätare.
Med den extra programvaran kan registrerade mätvärden läsas av från flödesmätaren. För analysen kan mätvärdena från flödesmätaren visas i tabellform och grafiskt. För vidare bearbetning av mätvärdena från flödesmätaren kan dessa exporteras i .csv-filformat. Alternativt kan en PDF-rapport skapas via programvaran. För enklare hantering kan flödesmätaren ställas in via programvaran. Programvaran gör det även möjligt att visa de uppmätta värdena live från ultraljudflödesmätare.
För att bestämma värmemängden med flödesmätaren behövs ytterligare två termoelement. Dessa finns tillgängliga med PCE-TDS 200+. De två termoelementen från flödesmätaren ansluts till för- och tillbakaflödet av ett rörsystem. Med hjälp av temperaturskillnaden och den uppmätta flödesmängden kan flödesmätaren bestämma värmemängden. Vid behov kan flödesmätaren beräkna och visa kostnaderna samtidigt, under mätningen, per värmemängdenhet. Således används flödesmätaren till exempel vid kontroll av värmesystem.
LCD-färgskärmen från ultraljudsflödesmätare är 2,8” och är därför lätt att läsa av. Genomflödesmätaren kan vid behov utrustas med en ISO- eller DAkkS-kalibreringscertifikat.
PCE-TDS 200 MR-SENSOR
Separata On Rail sensorer för rörstorlekarna DN 50 … 700 / 57 … 720 mm. Temperaturbeständigheten ligger mellan -30 … 160 °C. Sensorn på respektive skena sitter på en skena och kan därmed positioneras som lämplig. Under skenorna sitter magneter som gör det möjligt att självständigt hålla fast rör med en järnhaltig metall.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Mätområde ±32 m/s.
- USB-C gränssnitt för dataöverföring
- Valfri programvara för analys av mätvärden
- Reproducerbarhet ±0,5 % av mätvärdet
- Värmemängdsmätning
- Dataminne för 10 miljoner mätpunkter
- Individuellt inställbara larmgränsvärden
- Inklusive ISO kalibreringscertifikat
Ingår i leveransen
- 1 x ultraljud flödesmätare PCE-TDS 200+ MR-ICA
- 1 x flödesgivare PCE-TDS 200 MR SENSOR (par)
- 2 x temperatursensor TF-RA330
- 2 x 5 m anslutningskabel
- 2 x lossningsbara buntband
- 1 x nätenhet
- 1 x USB-C-kabel
- 1 x kontaktgel för ultraljud
- 1 x PCE-måttband
- 1 x plastväska
- 1 x bruksanvisning
- 1 x ISO-kalibreringscertifikat
