Name: PCE Instruments PCE-PA 8300-1-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig med loggfunktion, inkl. strömtänger, Energ
Brand: PCE Instruments
SKU: 3812651
Availability: BackOrder

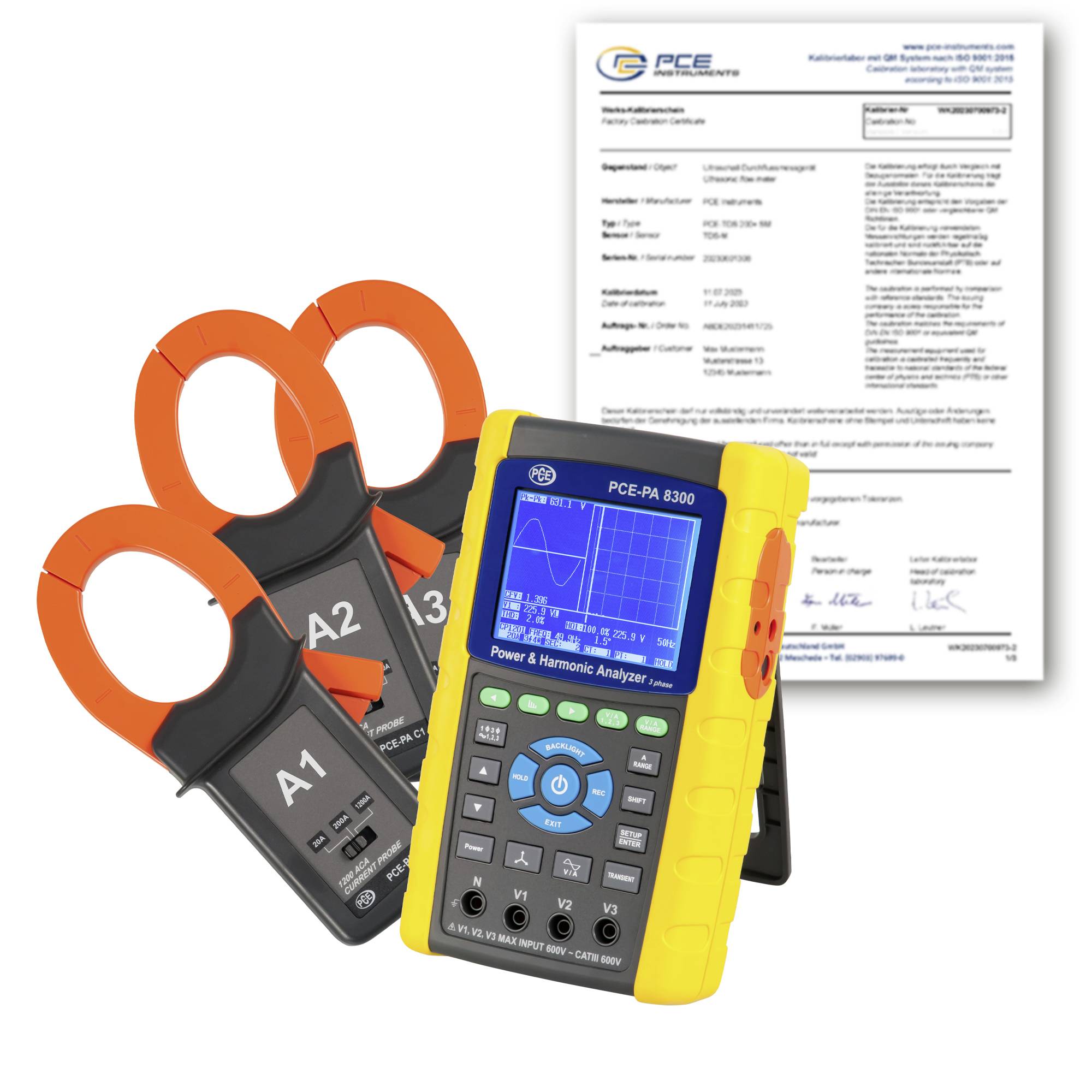

Effekt- och harmonanalysator med tre klämprobsensorer framför ett kalibreringsbevis.

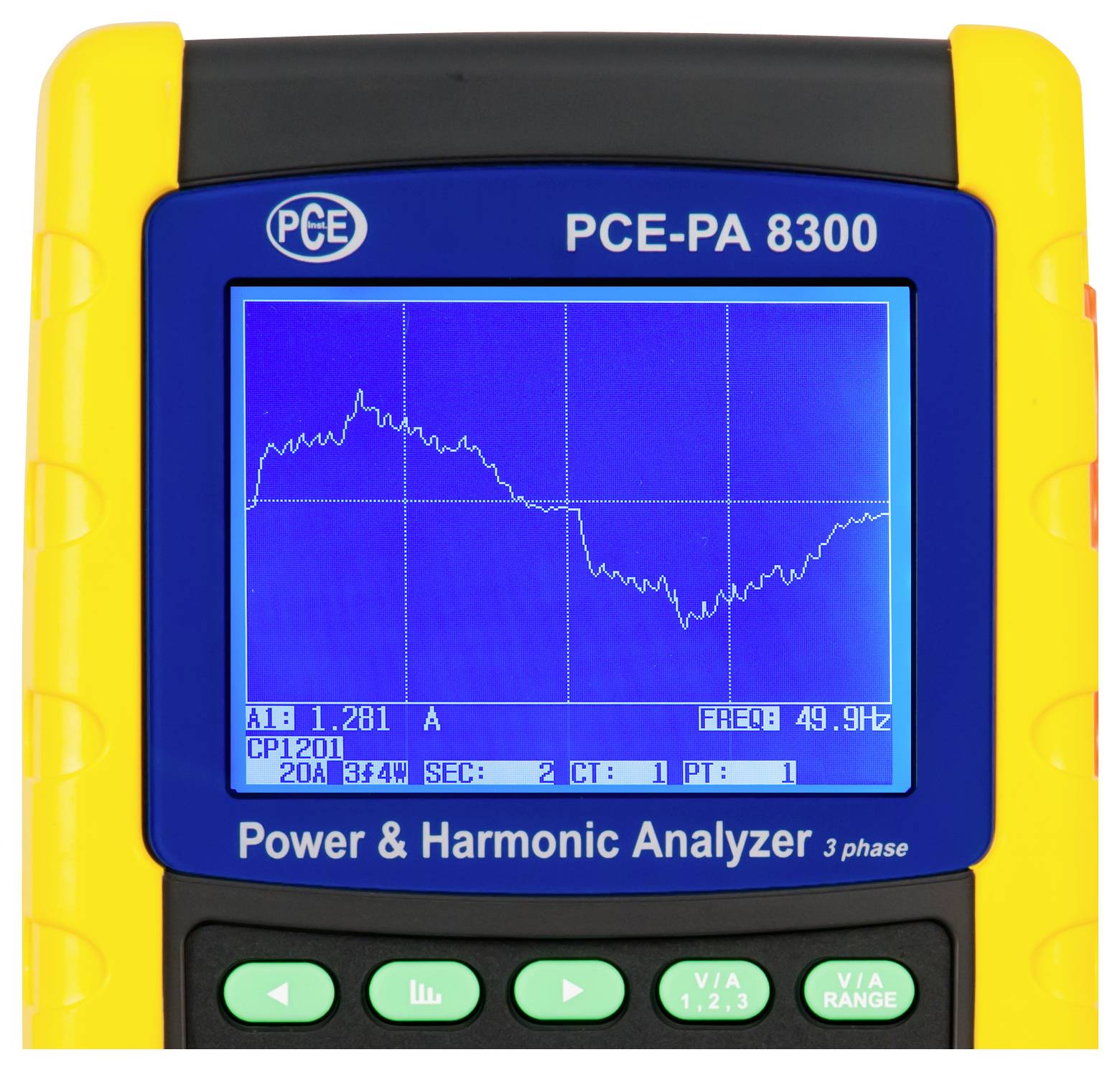

Handhållen PCE-PA 8300 kraft- och harmonanalysator visar en blå skärm med en fluktuerande vågform och en frekvensinläsning på 49,9 Hz.

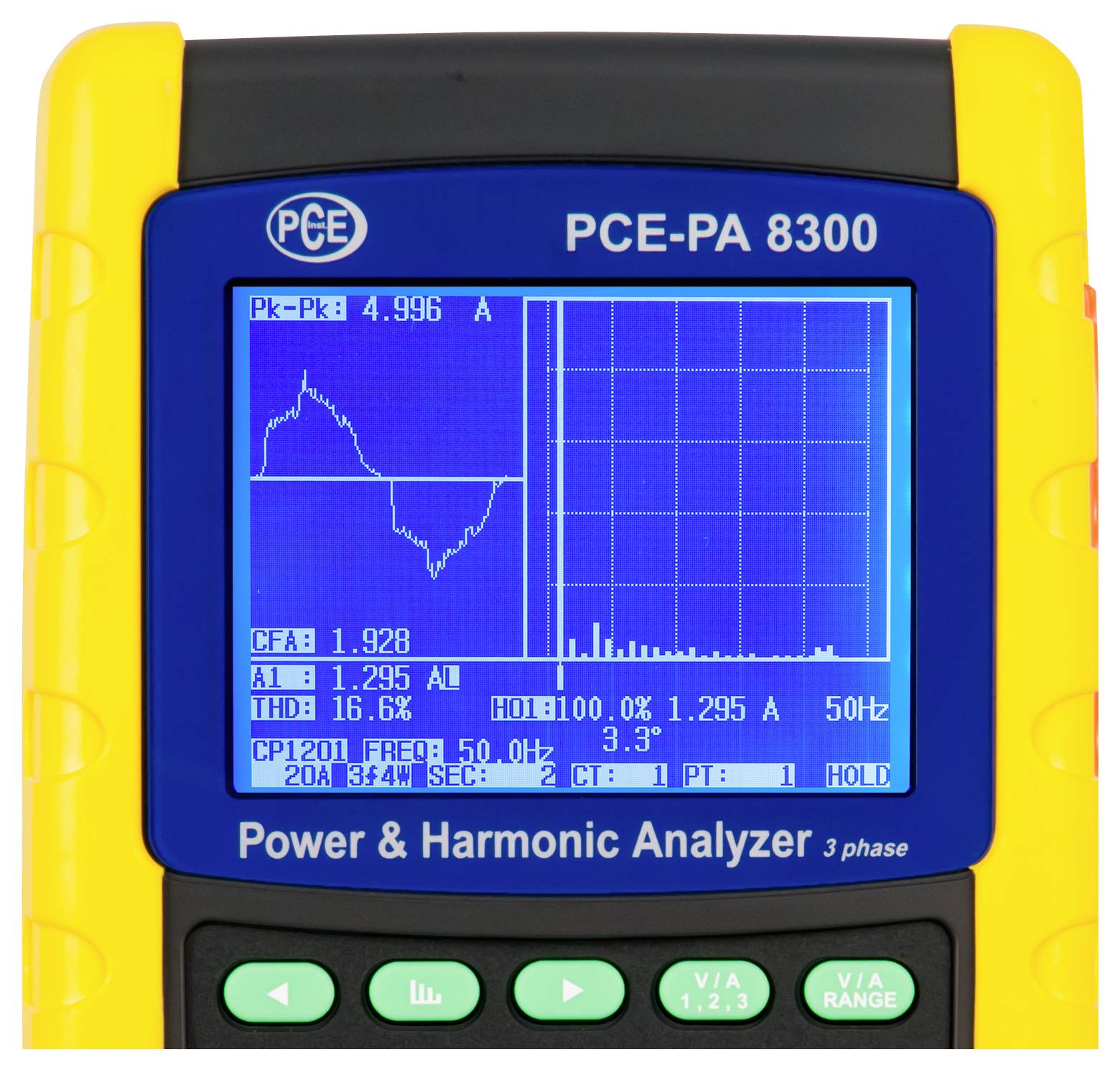

Handhållen PCE-PA 8300 effekt- och harmonisk analysator som visar vågform- och spektrumavläsningar på en blå display.

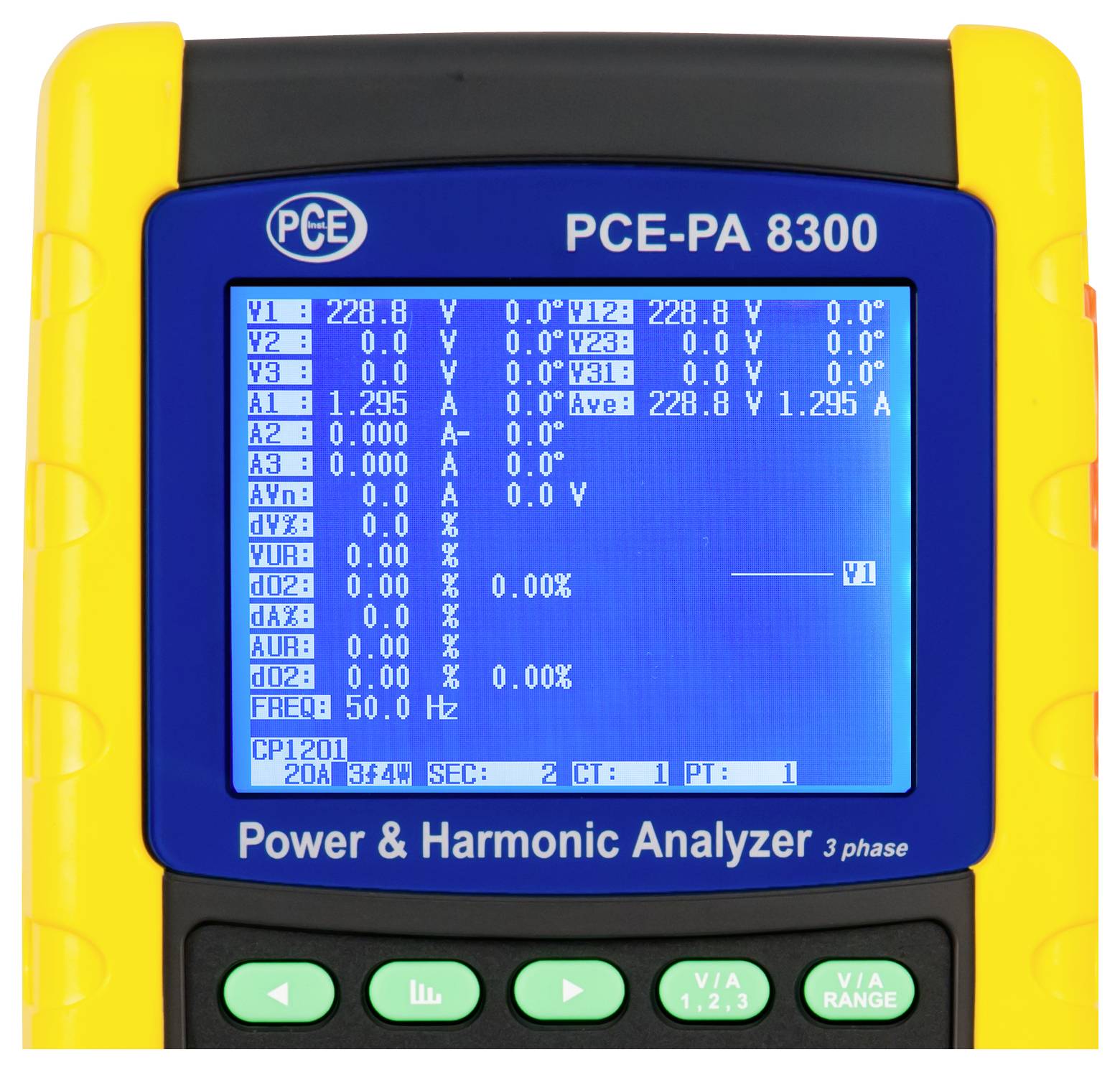

PCE-PA 8300 trefasig kraft- och harmoniskanalysator som visar spännings-, strömstyrka- och frekvensvärden på skärmen.

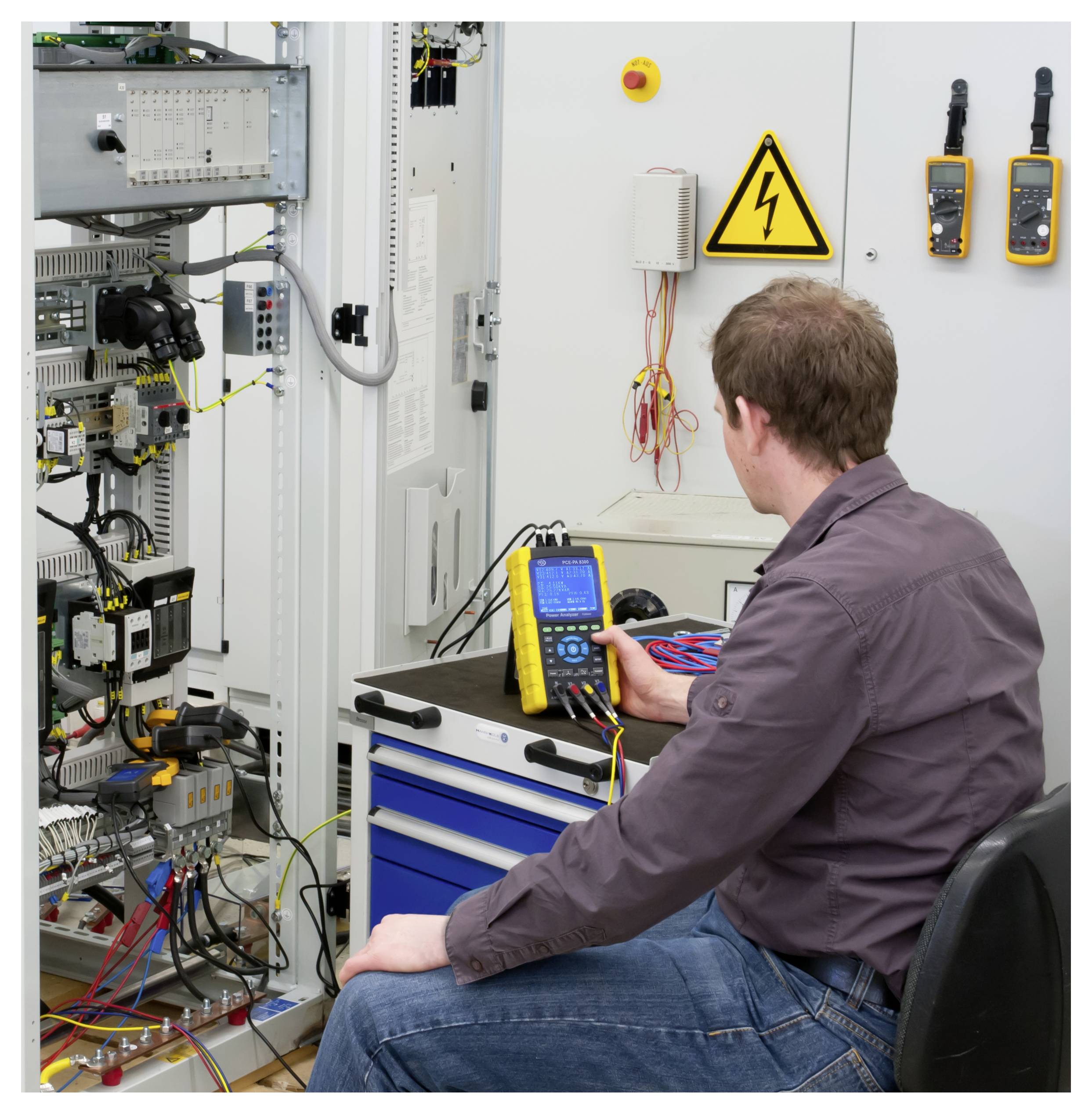

Tekniker testar elkontrollpanelens kabeldragning med en handhållen mätare i en verkstad, nära en högspänningsvarningsskylt.

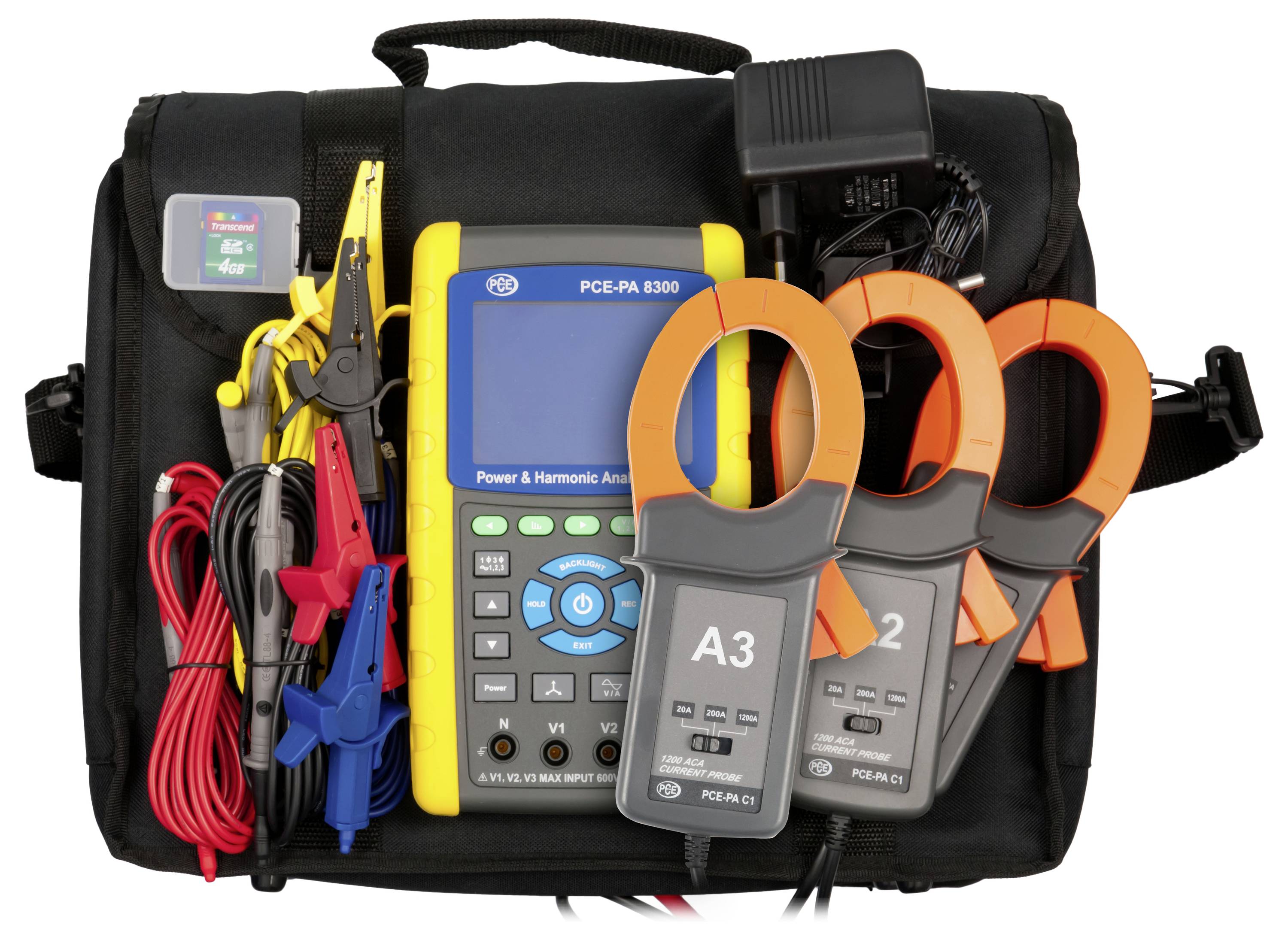

Bärbar kraftanalysatorkit i ett svart bärbärt fodral, inklusive testledningar, klämor, en gul handhållen mätare och tre klämsensiorer märkta A3, 2 och 3.

1/6

Viktig information!

Datablad (PDF)

Leverans fre 11 dec. 2026

Antal

Styck

Toal (42 632,00 kr / stycken)

42 632,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

PCE Instruments PCE-pa 8300-1-ICA

3-fasig effekt och nätstörnings-analysator
Mätning upp till 1200 A AC
Övertonsanalys och harmonisk analys
Skenbar-, aktiv-, reaktiv effektmätning
Effektfaktormätning
Strömtänger olika Tillverkare kan anslutas
SD-kortminne
Justerbart lagringsintervall*
Upp till 600 V AC kan mätas
Mätning av fasvinkel / frekvens
Grafikdisplay med harmonisk visning
Robust hölje
Automatiskt val av mätområde (AC V)
Inkl. ISO-kalibreringscertifikat

Tekniska specifikationer

AC. Växelspänning
Mätområde 10... 600 V
Noggrannhet ± (0,5 % +0,5 V)
Överbelastning 720 V RMS
Växelström (AC)
Mätområde 0,2... 10 A
Upplösning: 0,001 A
Noggrannhet ± (0,5 % +0,1 A)
Överlast 1300 A med strömtång
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 10... 20 A
Upplösning 0,01 A
Noggrannhet ± (0,5 % +0,1 A)
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 0,2... 100 A.
Upplösning 0,01 mA
Noggrannhet ± (0,5 % +0,5 A)
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 100... 200 A
Upplösning: 0,1 A
Noggrannhet ± (0,5 % +0,5 A)
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 0,2... 1000 A
Upplösning 0,1 mA
Noggrannhet ± (0,5 % +5 A)
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 1000... 1200 A
Upplösning 1 A.
Noggrannhet ± (0,5 % +5 A)
Frekvensområde 40... 1000 Hz
Aktiv effekt
Mätområde: 0 till 9,999 kW
Upplösning 0,001 W
Noggrannhet ± (1 % +0,008 kW)
Aktiv effekt
Mätområde: 10 kW
Mätområde från. 99,99 kW
Upplösning 0,01 kVAR
Noggrannhet ± (1 % +0,08 kW) W.
Aktiv effekt
Mätområde 100... 999,9 kW
Upplösning 0,1 kW
Noggrannhet ±(1 % +0,8 kW)
Aktiv effekt
Mätområde 1... 9,999 MW
Upplösning 0,001 MW
Noggrannhet ± (1 % +0,008 MW)
Reaktiv effekt
Mätområde: 0 till 9,999 kVAR
Upplösning 0,001 kVAR
Noggrannhet ±(1 % +0,008 kVAR)
Reaktiv effekt
Mätområde 10... 99,99 kVAR
Upplösning 0,01 kVAR
Noggrannhet ±(1 % +0,08 kVAR)
Reaktiv effekt
Mätområde 100... 999,9 kVAR
Upplösning 0,1 kVAR
Noggrannhet ±(1 % +0,8 kVAR)
Reaktiv effekt
Mätområde 1... 9,999 MVAR
Upplösning 0,001 MVAR
Noggrannhet ±(1 % +0,008 mvar).
Fasvinkel
Mätområde: -180 +180 °
Upplösning 0,1°
Noggrannhet ±1 °
Skenbar effekt
Mätområde: 0 till 9,999 kVA
Upplösning 0,001 kVA
Noggrannhet ±(1 % +0,008 kVA)
Skenbar effekt
Mätområde 10... 99,99 kVA
Upplösning 0,01 kW
Noggrannhet ± 1 % +0,08 kVA.
Skenbar effekt
Mätområde 100... 999,9 kVA
Upplösning 0,1 kVA
Noggrannhet ± 1 % +0,8 kVA
Skenbar effekt
Mätområde 1... 9,999 MVA
Upplösning 0,001 MVA
Noggrannhet ± (1 % +0,008 MVA)
Effektfaktor
Mätområde: 0 till 1
Upplösning 0,01
Noggrannhet ±0,04
Aktiv energi
Mätområde: 0 till 9,999 kWh
Upplösning 0,001 kVAh
Noggrannhet ±(2 % +0,008 kWh)
Aktiv energi
Mätområde 10... 99,99 kWh
Upplösning 0,01 kWh
Noggrannhet ± (2 % +0,08 kWh)
Aktiv energi
Mätområde 100... 999,9 kWh
Upplösning 0,1 kWh
Noggrannhet ±(2 % +0,8 kWh)
Aktiv energi
Mätområde 1... 9,999 MWh
Upplösning 0,001 MWh
Noggrannhet ± (2 % +0,008 MWh)
Skenbar energi
Mätområde: 0 till 9,999 kVAh
Upplösning 0,001 kVAh
Noggrannhet ± (2 % +0,008 kVAh)
Skenbar energi
Mätområde 10... 99,99 kVAh
Upplösning 0,01 kVAh
Noggrannhet ± (2 % +0,08 kVAh)
Skenbar energi
Mätområde 100... 999,9 kVAh
Upplösning 0,1 kVAh
Noggrannhet ± (2 % +0,8 kVAh)
Skenbar energi
Mätområde 1... 9,999 MVAH
Upplösning 0,001 MVAH
Noggrannhet ± (2 % +0,008 mvAh)
Reaktiv energi
Mätområde: 0 till 9,999 kvarh
Upplösning 0,001 kvarh
Noggrannhet ± (2 % +0,008 kVARh)
Reaktiv energi
Mätområde 10... 99,99 kvarh
Upplösning 0,01 kvarh
Noggrannhet ±(2 % +0,08 kVARh)
Reaktiv energi
Mätområde 100... 999,9 kvarh
Upplösning 0,1 kvarh
Noggrannhet ±(2 % +0,8 kVARh)
Reaktiv energi
Mätområde 1... 9,999 MVARh
Upplösning 0,001 MVARh
Noggrannhet ± (2 % +0,008 MVARh)
Frekvens
Mätområde 45... 65 Hz
Upplösning: 0,1 Hz
Noggrannhet ±0,1 Hz
Mätning av övervågor (harmoniska)
Mätområde 1... 50 Ordningsnummer
Strömområde 0.2... 1200 A
Spänningsområde 10... 600 V
Allmänna tekniska uppgifter
Mätfunktionerna Hold
Frekvens 40... 1000 Hz
Display typ LCD med belysning
Skärmstorlek 3,7 tum
Lagringsmedium: SD-kort
Lagringskapacitet 4 GB
Lagringsintervall på 2 s.
Lagringsintervall upp till 120 min.
Gränssnitt RS232
Standard(er) IEC 1010
Strömförbrukning mätare 500 mA DC
Strömförbrukning strömtång 34 mA DC
Maximal ledningsdiameter 50 mm
Säkerhetsstandard Cat III 600
Mått strömtång: 210 x 64 x 33 mm, klämkäft: 86 mm (yttre)
Automatiskt val av mätområde
Menyspråk engelska (US), engelska (GB)
Skyddsklass (enhet) IP20
Spänningsförsörjning: 9V
Kontakttyp eurokontakt
Batteri/batteri 8 x 1,5 V R6-batteri, alkali-mangan
Kapacitet 3000 mAh
Driftsförhållanden 0... 50 °C , 10... 80 % r. F.
Lagringsförhållanden 0 50 °C , 10... 80 % r. F.
Mått ( L x B x H) 225 x 125 x 64 mm
Vikt 1010 g

Typ av produkt: Nätverksanalysator

Mätningskategori: CAT III 600 V

Visning: LCD

Fasigenkänning: Ja / Ja

: ISO

Spänningsförsörjning (specifikationer): 9 V

Mått.: (L x B x H) 225 x 125 x 64 mm

Vikt: 1010 g

Kalibreringsservice: Inkl. ISO-kalibreringscertifikat

Mätning typ: 3-polig

Egenskaper: med loggfunktion
inkl. strömtänger
Energimätningar

Bredd: 125 mm

Höjd: 64 mm

Längd: 225 mm

Gränssnitt: RS232

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3812651 PCE Instruments PCE-PA 8300-1-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig med loggfunktion, inkl. strömtänger, Energ

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3812651 PCE Instruments PCE-PA 8300-1-ICA Nätverksanalysator Kalibrerad (ISO) 3-polig med loggfunktion, inkl. strömtänger, Energ

Beskrivning

Effektmätaren imponerar med sin enkla hantering. Effektmätare lagrar alla mätvärden på ett SD-kort. Effektmätare kan användas för effektmätning och för nätanalys. Prestandan kan mätas från effektmätaren upp till 9999 MW. För nätanalys kan effektmätaren exakt bestämma övertoner och harmoniska upp till 50:e ordningen.

Alla mätvärden visas på LCD-grafik. På så sätt är det inga problem med effektmätaren att visa nätförvrängningar. För exakt nät- och effektanalys kan mätdatan sparas i ett fritt inställbart lagringsintervall på ett SD-minneskort. Detta möjliggör långtidsinspelning med effektmätare.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
