Name: PCE Instruments PCE-PA 8000-ICA Nätverksanalysator Kalibrerad (ISO) 1-polig, 3-polig med loggfunktion, inkl. strömtänger
Brand: PCE Instruments
SKU: 3812650
Availability: BackOrder

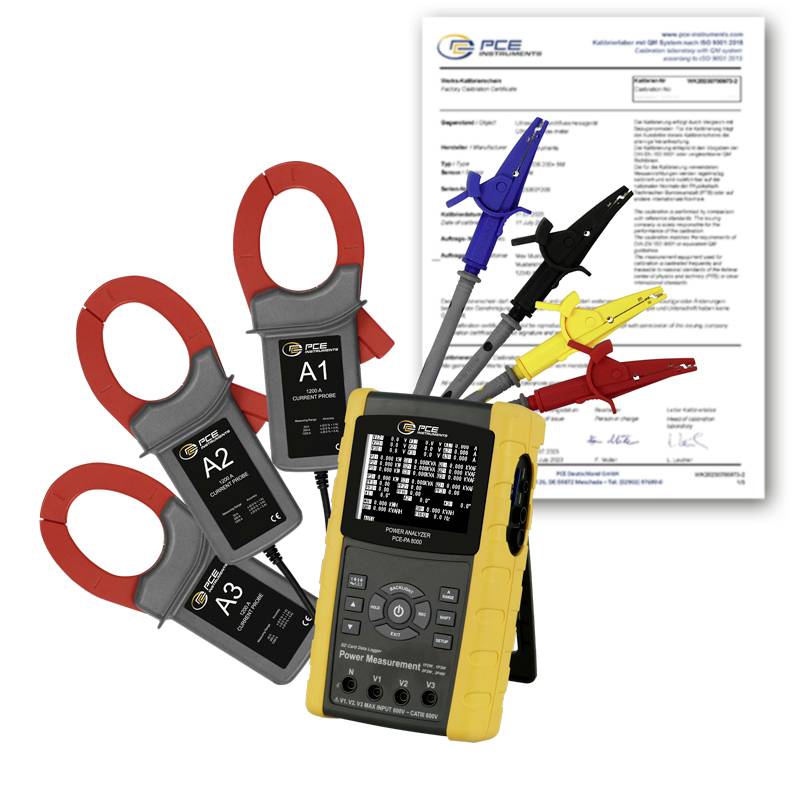

Bärbar effektmätare med tre strömtänger och testledningar, visas med ett kalibreringscertifikat i bakgrunden.

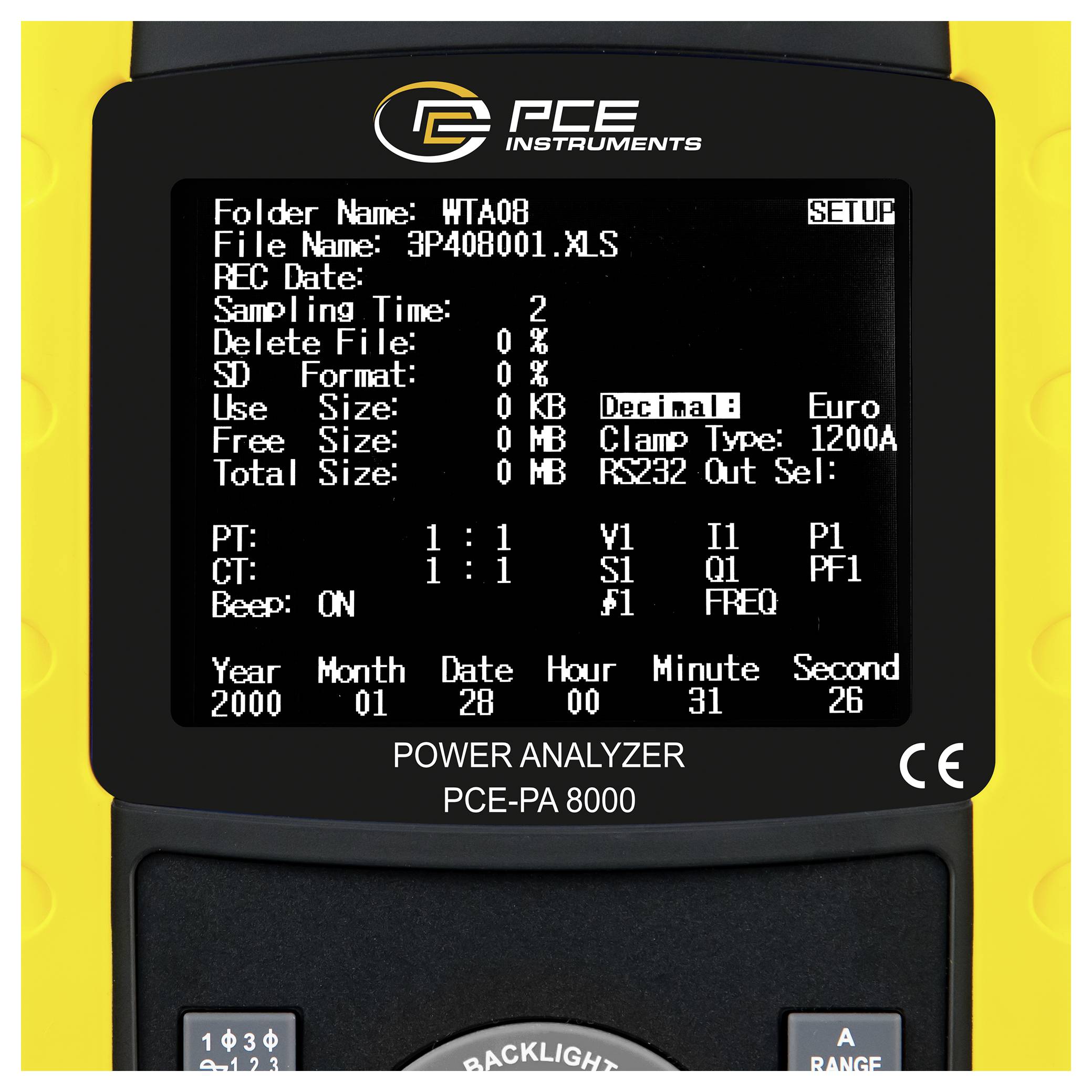

Handhållen PCE-instrument strömanalysator visar en inställningsmeny med filnamn, samplingstid, klämmtyp och datum/tids-inställningar.

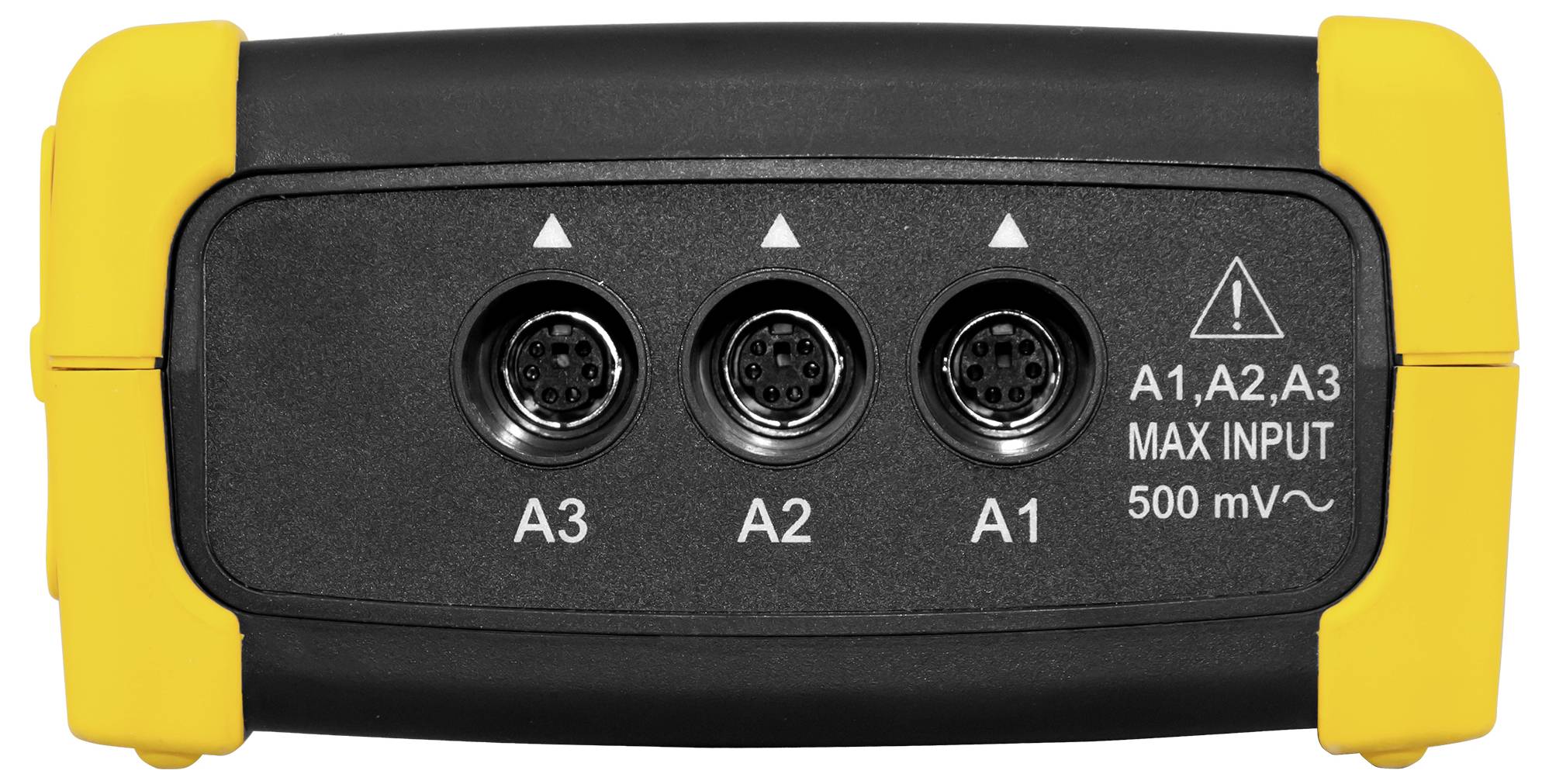

Elektrisk enhetsfrontpanel med tre cirkulära ingångsportar märkta A3, A2 och A1, plus varningstext "A1,A2,A3 MAX INPUT 500 mV~".

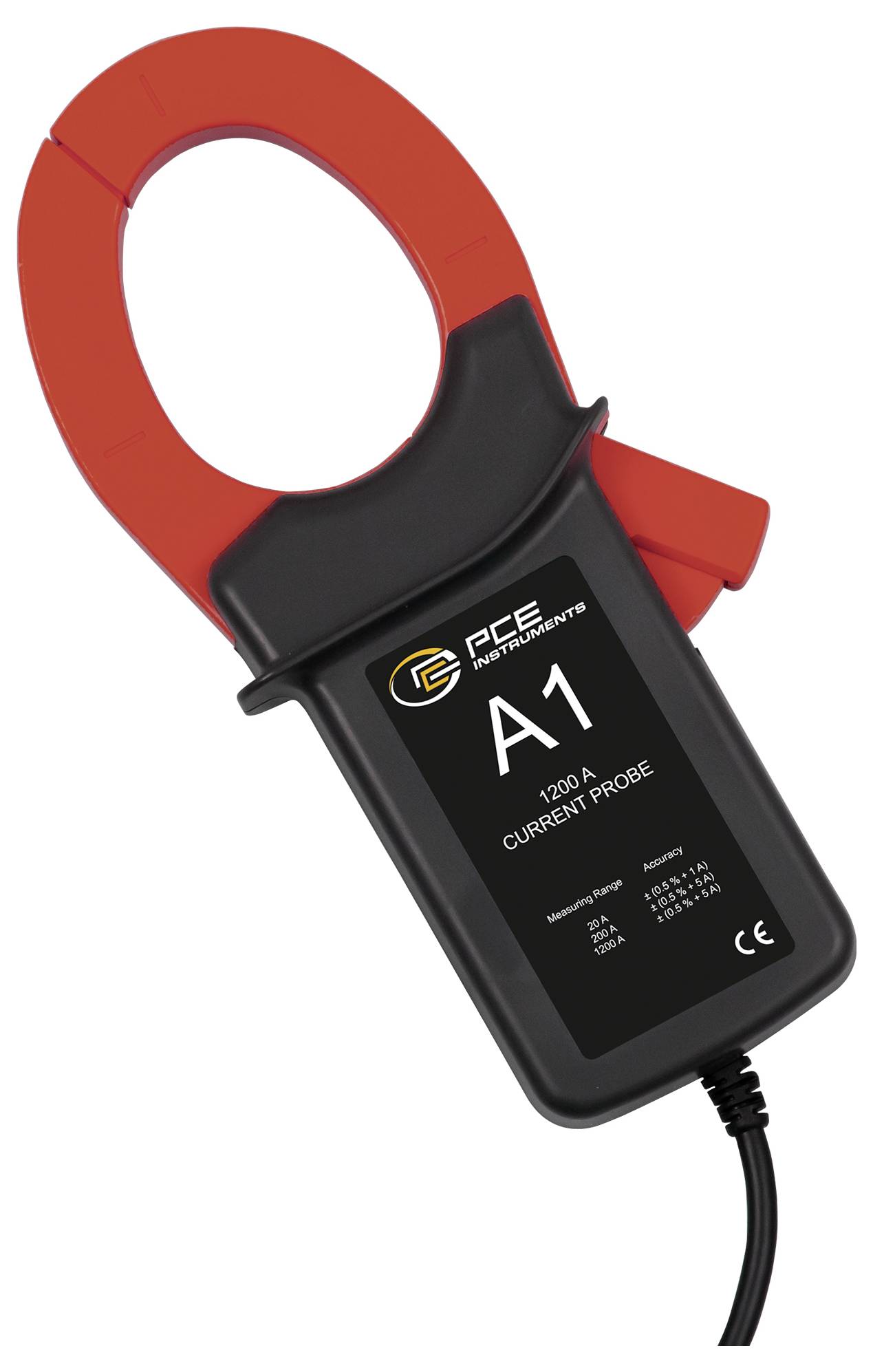

Mätklämma med röda käftar och svart kropp märkt 'A1', '1200 A strömprob', visad på vit bakgrund.

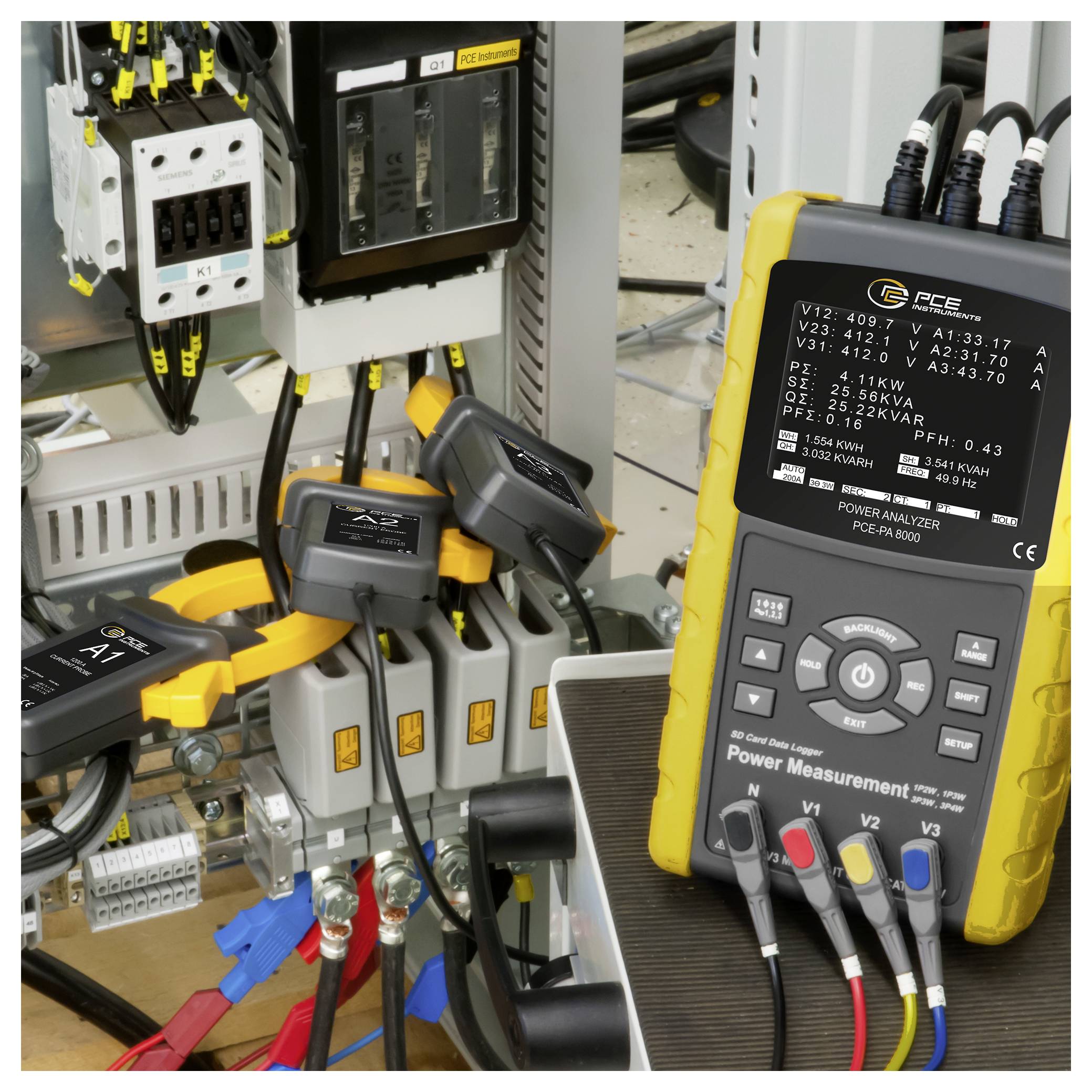

Bärbar strömanalysator ansluten till elskåpets ledningar, som visar spänning, ström och effektmätningar på sin skärm.

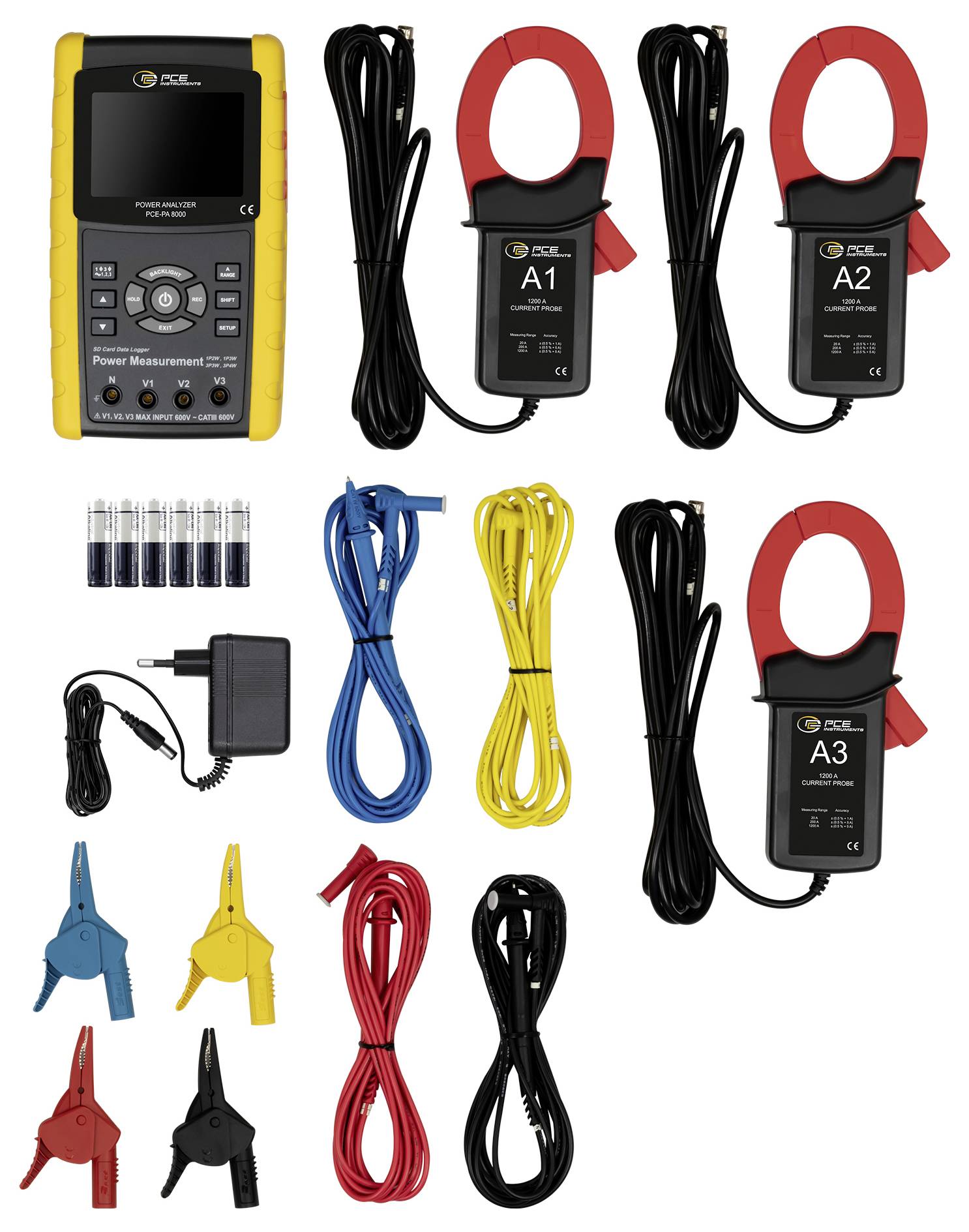

Bärbar strömmatningskit med handhållen mätare, tre klämmensorer, testledningar, krokodilklämmor, batterier och laddare.

1/6

Viktig information!

Datablad (PDF)

Leverans tis 26 jan. 2027

Antal

Styck

Toal (25 752,00 kr / stycken)

25 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

PCE Instruments 3-fas-effektmätare PCE-pa 8000-ICA

3 fasföljdanalys i 3 faser/4-ledar-, 3-fas/3 ledare-, 1 fas/2 ledare-, 1 fas / 3-ledarnät
True RMS-mätning av ström och spänning
Mätning av aktiv-, skenbar och reaktiv effekt
Bestämning av fasvinkel och effektfaktor
Mätning av aktiv, skenbar och reaktiv energi
Spänningsmätning upp till 600 V (AC)
Strömmätning upp till 1200 A (AC)
Uppfyller säkerhetsstandarderna IEC 1010 och CAT Cat III 600 V.
Inbyggd kalender med realtidsklocka
Registrering av mätvärden på SD-kort
Data sparas för en bekvämare analys och mer användning som excelfil
Livemätningar på datorn via valfri datakabel
Stor 3,7 tums punktmatrix-display
Inkl. ISO-kalibreringscertifikat

Tekniska specifikationer

AC. Växelspänning
Mätområde 10... 600 V
Upplösning 0,1 V.
Noggrannhet ± (0,5 % +0,5 V)
Överbelastning 720 V RMS
Växelström (AC)
Mätområde 0,2... 10 A
Upplösning: 0,001 A
Noggrannhet ± (0,5 % +1 A)
Överlast 1300 A med strömtång
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 10... 20 A
Upplösning 0,01 A
Noggrannhet ± (0,5 % +1 A)
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 0,2... 100 A.
Upplösning 0,01 A
Noggrannhet ± (0,5 % +5 A)
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 100... 200 A
Upplösning 0,1 mA
Noggrannhet ± (0,5 % +5 A)
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 0,2... 1000 A
Upplösning 0,1 mA
Noggrannhet ± (0,5 % +5 A)
Frekvensområde 40... 1000 Hz
Växelström (AC)
Mätområde 1000... 1200 A
Upplösning 1 A.
Noggrannhet ± (0,5 % +5 A)
Frekvensområde 40... 1000 Hz
Aktiv effekt
Mätområde: 0 till 9,999 kW
Upplösning 0,001 kW
Noggrannhet ± (1 % +0,008 kW)
Aktiv effekt
Mätområde: 10 kW
Mätområde från. 99,99 kW
Upplösning 0,01 kW
Noggrannhet ± (1 % +0,08 kW)
Aktiv effekt
Mätområde 100... 999,9 kW
Upplösning 0,1 kW
Noggrannhet ±(1 % +0,8 kW)
Aktiv effekt
Mätområde 1... 9,999 MW
Upplösning 0,001 MW
Noggrannhet ± (1 % +0,008 MW)
Reaktiv effekt
Mätområde: 0 till 9,99 kVAR
Upplösning 0,001 kVAR
Noggrannhet ±(1 % +0,008 kVAR)
Reaktiv effekt
Mätområde 10... 99,9 kVAR
Upplösning 0,01 kVAR
Noggrannhet ±(1 % +0,08 kVAR).
Reaktiv effekt
Mätområde 100... 999,9 kVAR
Upplösning 0,1 kVAR
Noggrannhet ±(1 % +0,8 kVAR)
Reaktiv effekt
Mätområde 1... 9,9 MVAR
Upplösning 0,001 MVAR
Noggrannhet ± (1 % +0,008 mvar)
Fasvinkel
Mätområde: -180 +180 °
Upplösning 0,1°
Noggrannhet ±1 °
Skenbar effekt
Mätområde: 0 till 9,9 kVA
Upplösning 0,001 kVA
Noggrannhet ± 1 % +0,008 kVA.
Skenbar effekt
Mätområde 10... 99,99 kVA
Upplösning 0,01 kVA
Noggrannhet ± 1 % +0,08 kVA
Skenbar effekt
Mätområde 100... 999,9 kVA
Upplösning 0,1 kVA
Noggrannhet ± 1 % +0,8 kVA
Skenbar effekt
Mätområde 1... 9,99 MVA
Upplösning 0,001 MVA
Noggrannhet ±(1 % +0,008 MVA).
Effektfaktor
Mätområde: 0 till 1
Upplösning 0,01
Noggrannhet ±0,04
Aktiv energi
Mätområde: 0 till 9,9 kWh
Upplösning 0,001 kWh
Noggrannhet ± (1 % +0,008 kWh),
Aktiv energi
Mätområde 10... 99,9 kWh
Upplösning 0,01 kWh
Noggrannhet ± (1 % +0,08 kWh)
Aktiv energi
Mätområde 100... 999,9 kWh
Upplösning 0,1 kWh
Noggrannhet ± (1 % +0,8 kWh).
Aktiv energi
Mätområde 1... 9,99 MWh
Upplösning 0,001 MWh
Noggrannhet ± (1 % +0,008 MWh),
Skenbar energi
Mätområde: 0 till 9,9 kVAh
Upplösning 0,001 kVAh
Noggrannhet ± (1 % +0,008 kVAh)
Skenbar energi
Mätområde 10... 99,9 kVAh
Upplösning 0,01 kVAh
Noggrannhet ± (1 % +0,08 kVAh)
Skenbar energi
Mätområde 100... 999,9 kVAh
Upplösning 0,1 kVAh
Noggrannhet ± (1 % +0,8 kVAh)
Skenbar energi
Mätområde 1... 9,9 MVAH
Upplösning 0,001 MVAH
Noggrannhet ± (1 % +0,008 KVAH)
Reaktiv energi
Mätområde: 0 till 9,9 kvarh
Upplösning 0,001 kvarh
Noggrannhet ± (1 % +0,008 kVARh)
Reaktiv energi
Mätområde 10... 99,9 kvarh
Upplösning 0,01 kvarh
Noggrannhet ± (1 % + 0,08 kVARh)
Reaktiv energi
Mätområde 100... 999,9 kvarh
Upplösning 0,1 kvarh
Noggrannhet ± (1 % +0,8 kVARh)
Reaktiv energi
Mätområde 1... 9,99 MVARh
Upplösning 0,001 MVARh
Noggrannhet ± (1 % +0,008 KVARH),
Frekvens
Mätområde 45... 65 Hz
Upplösning: 0,1 Hz
Noggrannhet 0,1 Hz
Allmänna tekniska uppgifter
Mätfunktionerna Hold
Display typ LCD med belysning
Skärmstorlek 3,7 tum
Lagringsmedium: SD-kort
Lagringskapacitet 2 GB
Lagringsintervall på 2 s.
Lagringsintervall upp till 120 min.
Gränssnitt USB, RS232
Standard(er) IEC 1010
Strömförbrukning mätare 300 mA DC
Strömförbrukning strömtång 34 mA DC
Maximal ledningsdiameter 50 mm
Säkerhetsstandard Cat III 600
Överbelastningsskydd spänning AC 720 V/ström AC 1300 A.
Mått strömtång 210 x 85 x 33 mm
Automatiskt val av mätområde
Menyspråk engelska (US), engelska (GB)
Skyddsklass (enhet) IP21
Spänningsförsörjning: 9V
Kontakttyp eurokontakt
Batteri/batteri 8 x 1,5 V R6-batteri, alkali-mangan
Kapacitet 3000 mAh
Driftsförhållanden 0... 50 °C, 0 ... 80 % r. F.
Lagringsförhållanden 0 50 °C, 0 ... 80 % r. F.
Mått ( L x B x H) 225 x 125 x 64 mm
Vikt: 811,5 g

Kontakt: Nej

Typ av produkt: Nätverksanalysator

Mätningskategori: CAT III 600 V

Visning: LCD

Fasigenkänning: Ja (integrerat)

Skyddsledarigenkänning: Nej

: ISO

Spänningsförsörjning (specifikationer): 9 V

Mått.: (L x B x H) 225 x 125 x 64 mm

Vikt: 948 g

Kalibreringsservice: Inkl. ISO-kalibreringscertifikat

Mätning typ: 1-polig
3-polig

Egenskaper: med loggfunktion
inkl. strömtänger

Bredd: 125 mm

Höjd: 64 mm

Längd: 225 mm

Gränssnitt: USB
RS232

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3812650 PCE Instruments PCE-PA 8000-ICA Nätverksanalysator Kalibrerad (ISO) 1-polig, 3-polig med loggfunktion, inkl. strömtänger

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3812650 PCE Instruments PCE-PA 8000-ICA Nätverksanalysator Kalibrerad (ISO) 1-polig, 3-polig med loggfunktion, inkl. strömtänger

Beskrivning

Med en 3-fas effektmätare kan du mäta och registrera effekten i en- och tre fasade strömkretsar. Med 3-fas-effektmätaren kan långtidsmätningar genomföras. Mätdatan sparar mätaren på ett instickbart SD-kort i XLS-format. På så sätt kan mätdata enkelt utvärderas på datorn. Upptagningens intervall är 2…………………………………. 7200 sekunder fritt att välja mellan.

Energimätaren kan genomföra energimätningar och bestämma effektfaktor och fasvinkel. Strömtängerna i 3-fas-effektmätare kan användas för ledardiameter upp till 50 mm. Mätaren är därmed perfekt lämpad för användning i energiförsörjningsnätet. Tack vare den stora 3,7-tums displayen kan alla mätvärden läsas av med ett ögonkast. På så sätt är en snabb analys av de aktuella mätvärdena möjlig och ger en överblick över ström, spänning och effekt som tagits av.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
