Name: Motrona 7186.5028 GV228 I/O-modul Skruvklämma Antal digitala utgångar: 8 Antal digitala ingångar: 1
Brand: Motrona
SKU: 2899369
Availability: InStock

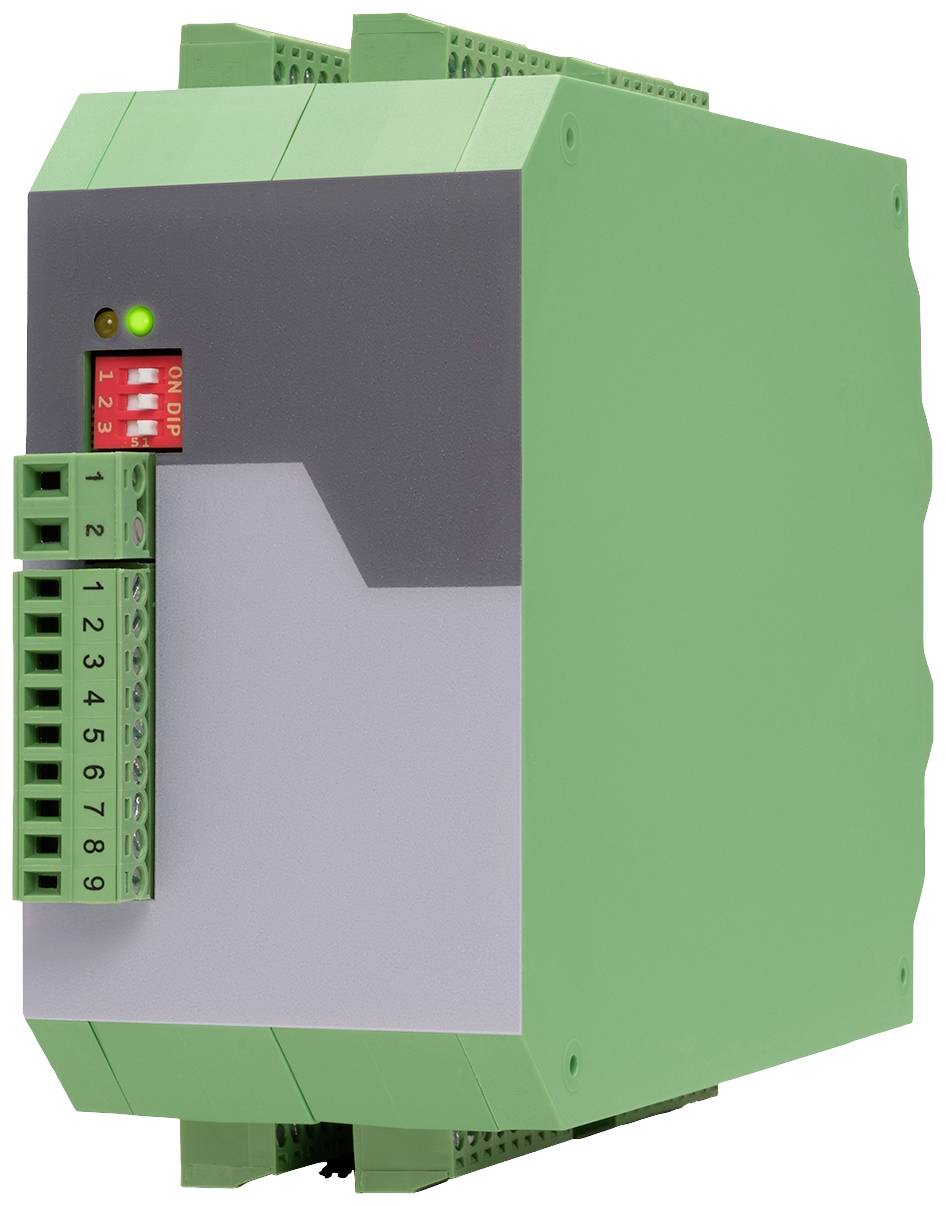

Industriell enhet i rektangulär form, grön och grå, med anslutningsklämmor och LED-indikator på framsidan.

Typ av produkt

I/O-modul

Gränssnitt

Skruvklämma

Typ

GV228

Driftspänning (specifikationer)

10 - 30 V/DC

Höjd

118 mm

Datablad (PDF)

Leverans ons 14 okt.

1 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (5 272,00 kr / stycken)

5 272,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

8-faldig givarfördelare/-splitter för inkrementalsignaler

1 pulsingång i formatet A, B, Z [HTL] eller A, /A, B, /B, Z, /Z [RS422]
Ingångsfrekvens upp till 250 kHz [HTL] eller 1 MHz [RS422 / TTL]
8 Mottakts-utgångssteg
Format som motsvarar ingångssignalerna, men med individuell tilldelning av utgångsnivån för varje utgång

Tekniska specifikationer

Spänningsförsörjning ingångsspänning: 10 … 30 VDC
Spänningsförsörjning skyddskrets: Polvändningsskydd
Spänningsförsörjning rippel: ≤ 10 % vid 24 VDC
Spänningsförsörjning strömförbrukning: Ca 25 mA, vid obelastad givarförsörjning
Spänningsförsörjning anslutning: Skruvklämmor, 1,5 mm m² / AWG16
Givarmatning utgångsspänning 1: 24 VDC (ca 0,8 V mindre än matningsspänning)
Givarförsörjning utgångsström: Max. 250 mA, (galvaniskt ansluten till försörjning)
Givarmatning utgångsspänning 2: 5 VDC
Givarförsörjning utgångsström: Max. 500 mA, (galvaniskt ansluten till försörjning)
Givarförsörjning skyddskrets: Kortslutningssäker
Givarmatning anslutning: Skruvklämmor, 1,5 mm m², 9-polig
Givarförsörjning andra möjligheter: a) extern via en separat källa b) via samma källa som också försörjer distributören (10…30V)
Inkrementell ingång signalnivå (omkopplingsbar):
RS422 / TTL (differensspänning > 0,5 V);HTL differential (differensspänning > 2 V)
HTL (ASYMMETRISK): LOW 0 … 6 V, HIGH 8 … 40 V.
TTL (ASYMMETRISK): LOW < 0,8 V, HIGH >2,0 V.
Inkrementell ingång spår: Asymmetrisk: A, B, Z eller symmetrisk: A, /A, B, /B, Z, /Z
Inkrementell ingång frekvens: Max. 1 MHz vid RS422 / TTL; max. 500 kHz vid HTL differential; max. 250 kHz vid se TTL/se HTL
Inkrementell ingång anslutning: Skruvklämmor, 1,5 mm/AWG16
Inkrementell-utgångar antal utgångar: 8
Inkrementell utgångar utgångslogik: Mottakt (push-pull)
Inkrementella utgångar signalnivå: 5 … 30 V (kan anges via aktuell text. COM+ klämma)
Inkrementell signalfördröjningstid: Ca 160 ns
Inkrementella utgångar utgångsström: Max. 30 mA
Inkrementell utgångar skyddskrets: Kortslutningssäker
Inkrementella utgångar anslutning: Skruvklämmor, 1,5 mm/AWG16
Potentialdelning GT222/GT224: Potentialdelning mellan ingång och utgångar och alla
Potentialdelning GT228: Utgångar sinsemellan.
Displayelement antal: 2 LED:er
Visningselement funktion: 1 x grön för driftberedskap;1 x gul för feldetektering vid ingångarna A, B, Z
Omgivningstemperatur drift: -20 °C … +60 °C (icke-kondenserande)
Omgivande temperatur lagring: -30 °C … +75° C (icke-kondenserande)
Felfrekvens MTBF i år (kontinuerlig drift vid 60 °C): 85,4 a.

Typ av produkt: I/O-modul

Gränssnitt: Skruvklämma

Typ: GV228

Driftspänning (specifikationer): 10 - 30 V/DC

Höjd: 118 mm

Längd: 140 mm

Bredd: 34 mm

Antal digitala ingångar: 1

Antal digitala utgångar: 8

Mått.: (L x B x H) 140 x 34 x 118 mm

Kontroll-LED: Ja

Tillverkarnr.: 7186.5028

Dokument & nedladdningar

Datablad

Datablad 2899369 Motrona 7186.5028 GV228 I/O-modul Skruvklämma Antal digitala utgångar: 8 Antal digitala ingångar: 1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2899369 Motrona 7186.5028 GV228 I/O-modul Skruvklämma Antal digitala utgångar: 8 Antal digitala ingångar: 1

Beskrivning

Denna 8-vägs impulsfördelare är en mycket kompakt, platssparande och mycket mångsidig fördelare för inkrementella givare och mätsystem. Enheten har ingen potentialdelning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
