Name: Motrona 7186.5024 I/O-modul Skruvklämma Antal digitala utgångar: 4 Antal digitala ingångar: 1
Brand: Motrona
SKU: 2899368
Availability: BackOrder

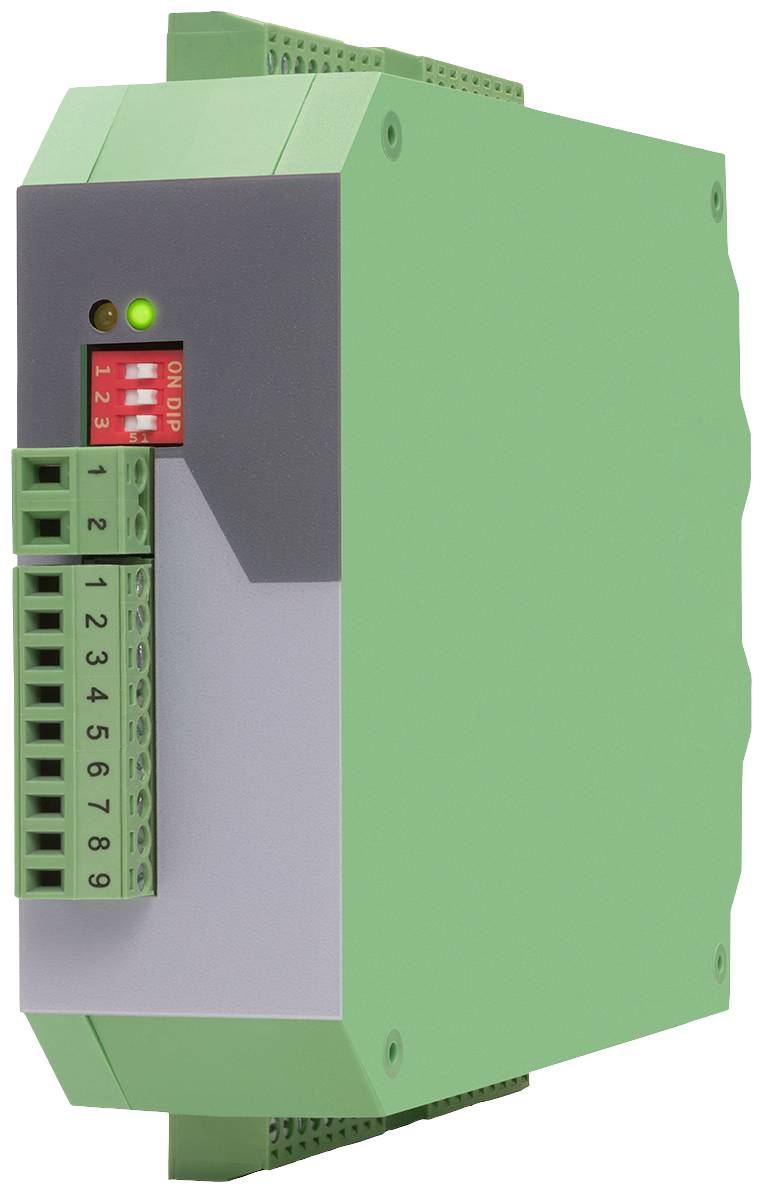

Grön, rektangulär elektronisk enhet med LED-display och numrerade anslutningar på framsidan.

Typ av produkt

I/O-modul

Gränssnitt

Skruvklämma

Typ

7186.5024

Driftspänning (specifikationer)

10 - 30 V/DC

Höjd

118 mm

Datablad (PDF)

Leverans tors 12 nov.

Antal

Styck

Toal (5 592,00 kr / stycken)

5 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

4-faldig givarfördelare/-splitter för inkrementalsignaler

1 pulsingång i formatet A, B, Z [HTL] eller A, /A, B, /B, Z, /Z [RS422]
Ingångsfrekvens upp till 250 kHz [HTL] eller 1 MHz [RS422 / TTL]
4 Mottakts-utgångssteg
Format som motsvarar ingångssignalerna, men med individuell tilldelning av utgångsnivån för varje utgång

Tekniska specifikationer

Spänningsförsörjning ingångsspänning: 10 … 30 VDC
Spänningsförsörjning skyddskrets: Polvändningsskydd
Spänningsförsörjning rippel: ≤ 10 % vid 24 VDC
Spänningsförsörjning strömförbrukning: Ca 25 mA, vid obelastad givarförsörjning
Spänningsförsörjning anslutning: Skruvklämmor, 1,5 mm m² / AWG16
Givarmatning utgångsspänning 1: 24 VDC (ca 0,8 V mindre än matningsspänning)
Givarförsörjning utgångsström: Max. 250 mA, (galvaniskt ansluten till försörjning)
Givarmatning utgångsspänning 2: 5 VDC
Givarförsörjning utgångsström: Max. 500 mA, (galvaniskt ansluten till försörjning)
Givarförsörjning skyddskrets: Kortslutningssäker
Givarmatning anslutning: Skruvklämmor, 1,5 mm m², 9-polig
Givarförsörjning andra möjligheter: a) extern via en separat källa b) via samma källa som också försörjer distributören (10…30V)
Inkrementell ingång signalnivå (omkopplingsbar):
RS422 / TTL (differensspänning > 0,5 V);HTL differential (differensspänning > 2 V)
HTL (ASYMMETRISK): LOW 0 … 6 V, HIGH 8 … 40 V.
TTL (ASYMMETRISK): LOW < 0,8 V, HIGH >2,0 V.
Inkrementell ingång spår: Asymmetrisk: A, B, Z eller symmetrisk: A, /A, B, /B, Z, /Z
Inkrementell ingång frekvens: Max. 1 MHz vid RS422 / TTL; max. 500 kHz vid HTL differential; max. 250 kHz vid se TTL/se HTL
Inkrementell ingång anslutning: Skruvklämmor, 1,5 mm/AWG16
Inkrementell-utgångar antal utgångar: 4
Inkrementell utgångar utgångslogik: Mottakt (push-pull)
Inkrementella utgångar signalnivå: 5 … 30 V (kan anges via aktuell text. COM+ klämma)
Inkrementell signalfördröjningstid: Ca 160 ns
Inkrementella utgångar utgångsström: Max. 30 mA
Inkrementell utgångar skyddskrets: Kortslutningssäker
Inkrementella utgångar anslutning: Skruvklämmor, 1,5 mm/AWG16
Displayelement antal: 2 LED:er
Visningselement funktion: 1 x grön för driftberedskap;1 x gul för feldetektering vid ingångarna A, B, Z
Omgivningstemperatur drift: -20 °C … +60 °C (icke-kondenserande)
Omgivande temperatur lagring: -30 °C … +75° C (icke-kondenserande)
Felfrekvens MTBF i år (kontinuerlig drift vid 60 °C): 120,9 a.

Typ av produkt: I/O-modul

Gränssnitt: Skruvklämma

Typ: 7186.5024

Driftspänning (specifikationer): 10 - 30 V/DC

Höjd: 118 mm

Längd: 140 mm

Bredd: 34 mm

Antal digitala ingångar: 1

Antal digitala utgångar: 4

Mått.: (L x B x H) 140 x 34 x 118 mm

Kontroll-LED: Ja

Tillverkarnr.: 7186.5024

Dokument & nedladdningar

Datablad

Datablad 2899368 Motrona 7186.5024 I/O-modul Skruvklämma Antal digitala utgångar: 4 Antal digitala ingångar: 1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2899368 Motrona 7186.5024 I/O-modul Skruvklämma Antal digitala utgångar: 4 Antal digitala ingångar: 1

Beskrivning

Denna 4-vägs impulsfördelare är en mycket kompakt, platssparande och mycket mångsidig fördelare för inkrementella givare och mätsystem. Enheten har ingen potentialdelning.
