Name: Laserfuchs Linjelaser Linje 5 mW
Brand: Laserfuchs
SKU: 2987424
Availability: BackOrder

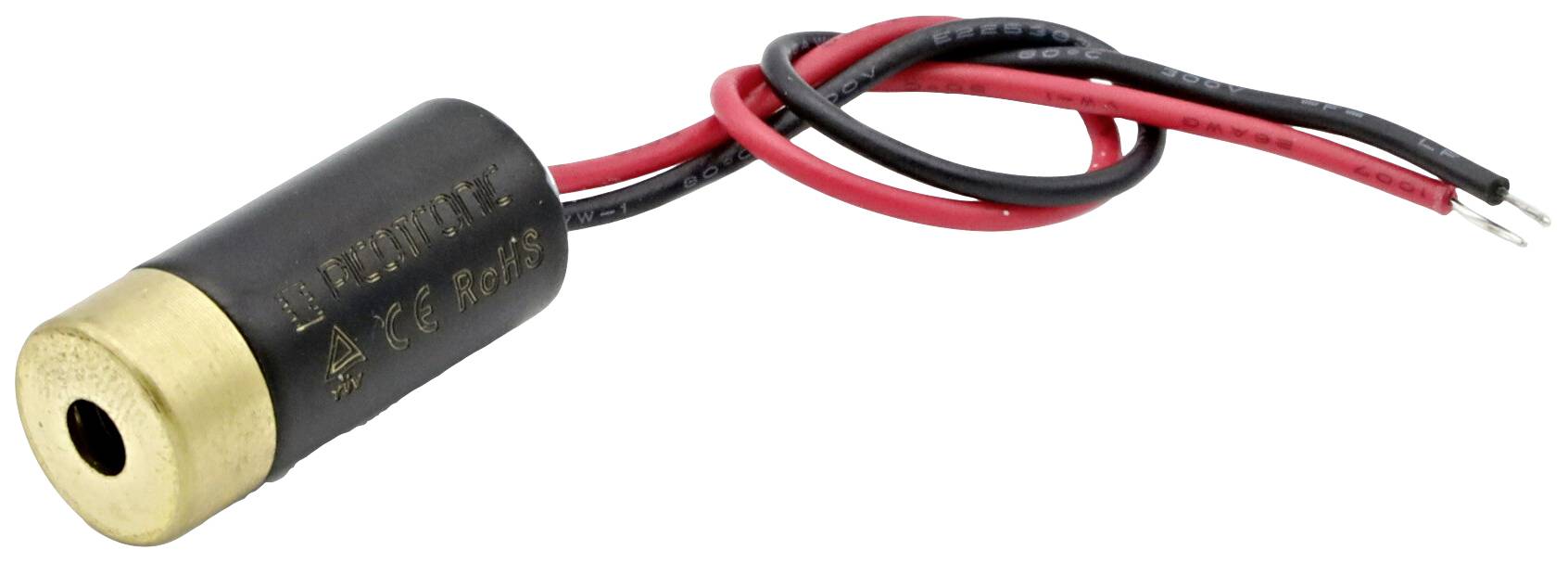

Liten cylindrisk lasermodul med svart hölje och mässingsfront. Två kablar, en röd och en svart, är anslutna.

En svart kvadrat med ett tunt horisontellt rött streck genom mitten.

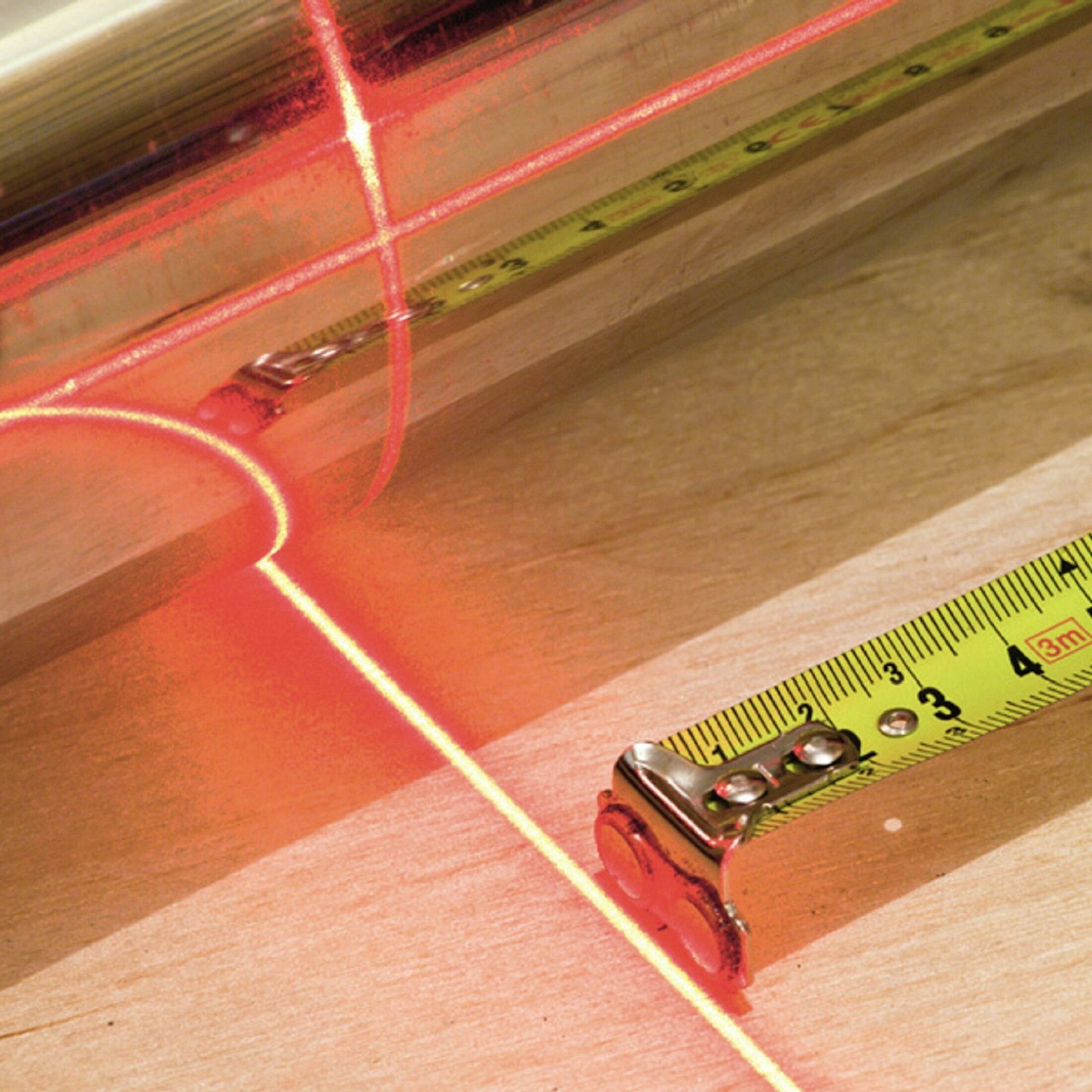

Metallrör på träyta, belyst av röd laser och måttband för mätning.

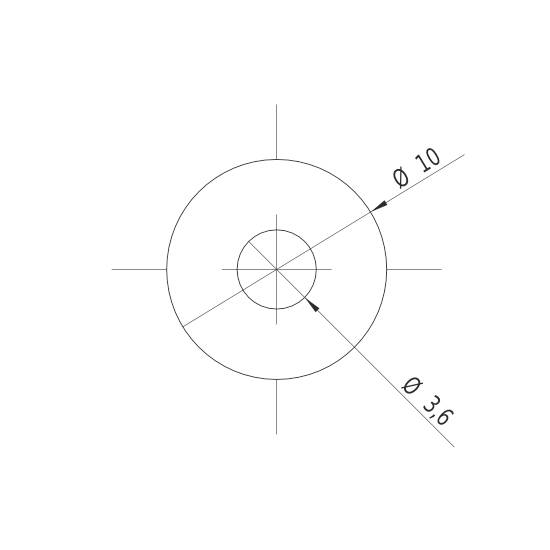

Teknisk ritning av en cirkel med ett invändigt hål. Ytterdiameter Ø 10, innerdiameter Ø 3,6.

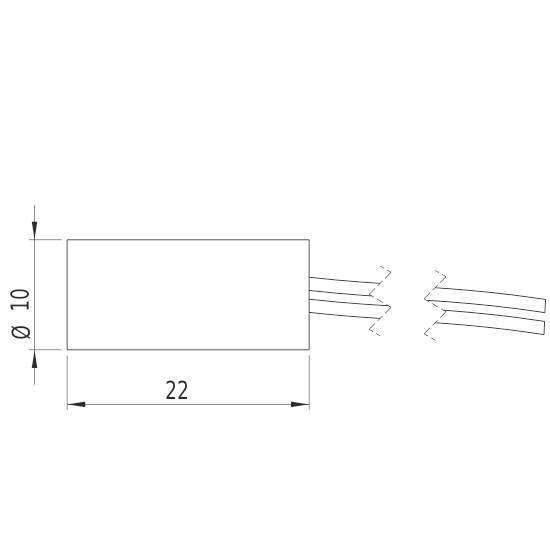

Teknisk ritning av ett cylindriskt objekt med dimensioner: diameter 10, längd 22. Två kablar sticker ut.

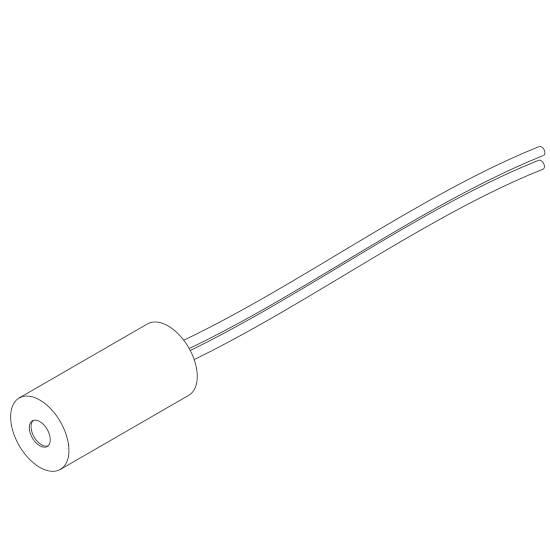

Cylindrisk sensor med två utstickande trådar.

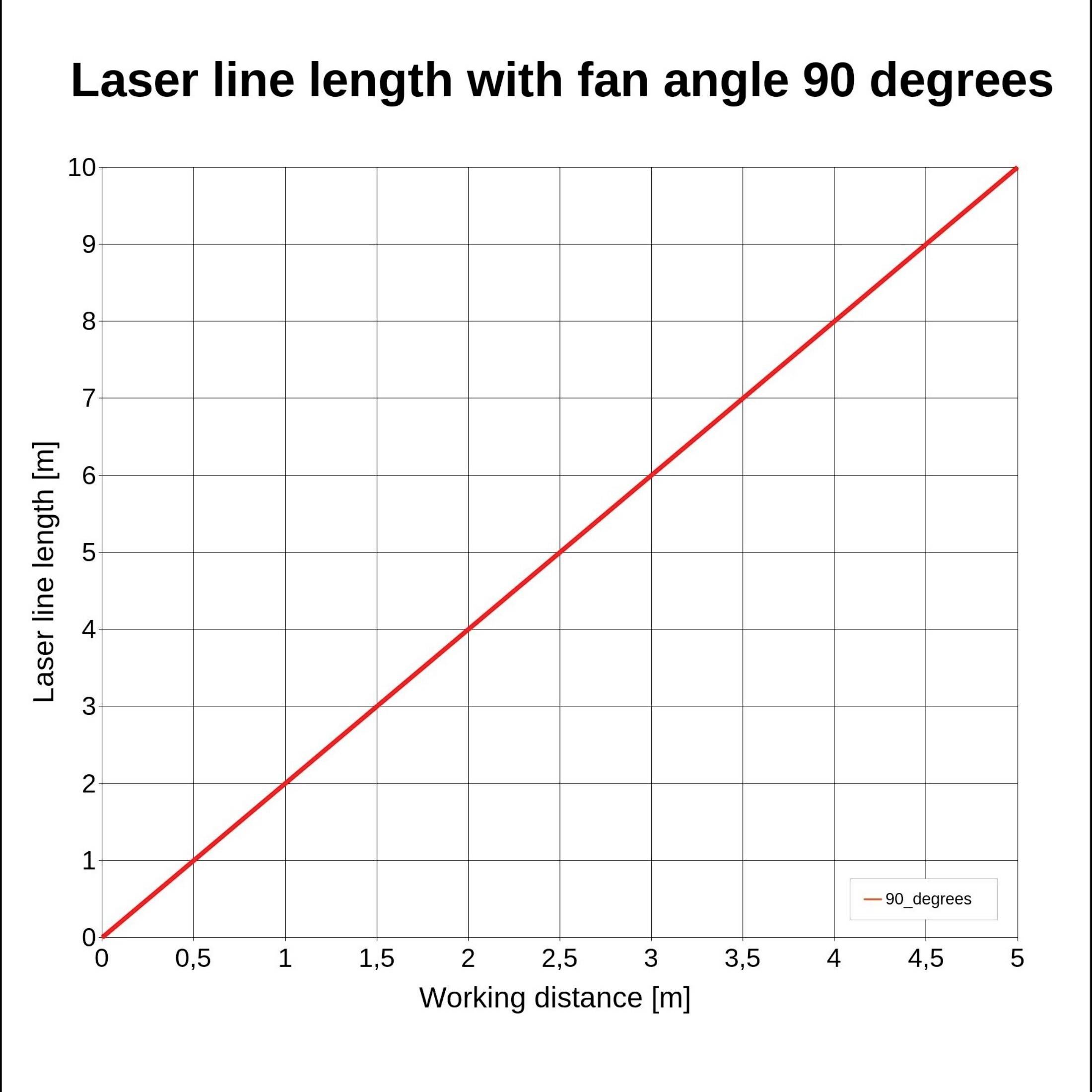

Diagrammet visar det linjära förhållandet mellan arbetsavstånd (m) och laserlinjens längd (m) vid en fläktvinkel på 90 grader.

1/7

Typ av produkt

Linjelaser

Strålningskarakteristika

Linje

Våglängd

635 nm

Max. effekt

5 mW

Diameter

10 mm

Leverans ons 21 okt.

97 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Lasermodul

Laserklass: 1
Strålningskarakteristika: Linje

Viktig information!

Tekniska specifikationer

Material: mässing
Optisk effekt 5 mW
Livslängd: 2000 h
Drifttemperatur: -20°C - 40 °C
Lagringstemperatur: -40°C - 80°C.
Strålform: Linje
Laserklass: 1
Divergens: H – 1.0 mrad
Öppningsvinkel: 90 °
Arbetsavstånd: 1 m
Optik: Akryl-lins
Laserteknik: Diod
Fokus: fixed (1000 mm)
Höljets potential: VDD (+)
Höljets potential: VDD (+)fokus: fixed (1000 mm)
Färg GND: Svart
Kabellängd: 600 mm.
Kabeltyp 26AWG, 0,14 mm ²
Utgångdiameter optik 6 mm
Skyddslins: Ja

Typ av produkt: Linjelaser

Strålningskarakteristika: Linje

Fokuseringsfunktioner: Fix-Fokus 1000 mm

Våglängd: 635 nm

: 5 mW

Diameter: 10 mm

Längd: 22 mm

Laserklass: 1

Öppningsvinkel: 90°

Stråldivergens: 1.0 mrad

Arbetsavstånd: 1 m

Driftspänning: 6 V/DC

Driftsström: 45 mA

Material: Mässing

Mått.: (Ø x L) 10 mm x 22 mm

Vikt: 8.5 g

RoHS-godkänd: Ja

Max. temperatur: 40 °C

Min. temperatur: -20 °C

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2987424 Laserfuchs Linjelaser Linje 5 mW

Information

Information 2987424 Laserfuchs Linjelaser Linje 5 mW

Deklaration om överensstämmelse

Deklaration om överensstämmelse 2987424 Laserfuchs Linjelaser Linje 5 mW

Version

Linjelaser, röd, 635nm, 5mW, 90°, laser klass 1, fokus 1m, 3 V DC, 10x22mm
LFL635-5-6(10x22)90-2000h-C600 är en linjelasermodul som med våglängden 635 nm är betydligt bättre synlig än en jämförbar laser med 650 nm. Lasern har en kompakt konstruktion (10x22mm). Livslängden på lasermodulen är längre än 2.000 timmar. Öppningsvinkel på 90° ger på avstånd 1 m en laserlinje på 2 m längd. Strömförbrukningen är med ca 45 mA mycket låg, därför kan 2 batterier utan problem användas för strömförsörjning och lasermodulen kan användas mobilt. Som strömförsörjning kan du t.ex. använda vårt batteripack med 2 x 1,5 V-batterier (AA). Denna linjelaser används i t.ex. nivelleringsinstrument, lasermarkeringssystem och för exakt positionering av föremål. Typiska användningsområden är lågkostnads tillämpningar. Denna modul faller inom laserklass 1.
Strålningskarakteristika: Linje, linjjocklek 1,2mm@1m; laser med 635nm har bättre synlighet än t.ex. laser med 650 nm.
Optisk effekt: 5mW (laserklass 1); fokus 1m
Kompakt konstruktion: 10x22mm; öppningsvinkel: 90°; axelavvikelse: Upp till 3,0°
Öppningsvinkel (90°) ger, vid arbetsavstånd på 1 m, laserlinjens längd på 2 m.
För användning i t.ex. laservattenpass, lasermarkeringssystem, robotteknik och showområdet. Strömförsörjning 3 V till 6 V. Till strömkällan kan du t.ex. använda vårt Picotronic batteripack 3V eller nätenheten Picotronic LFNT-3.
