Picotronic Linjelaser Linje 10 mW

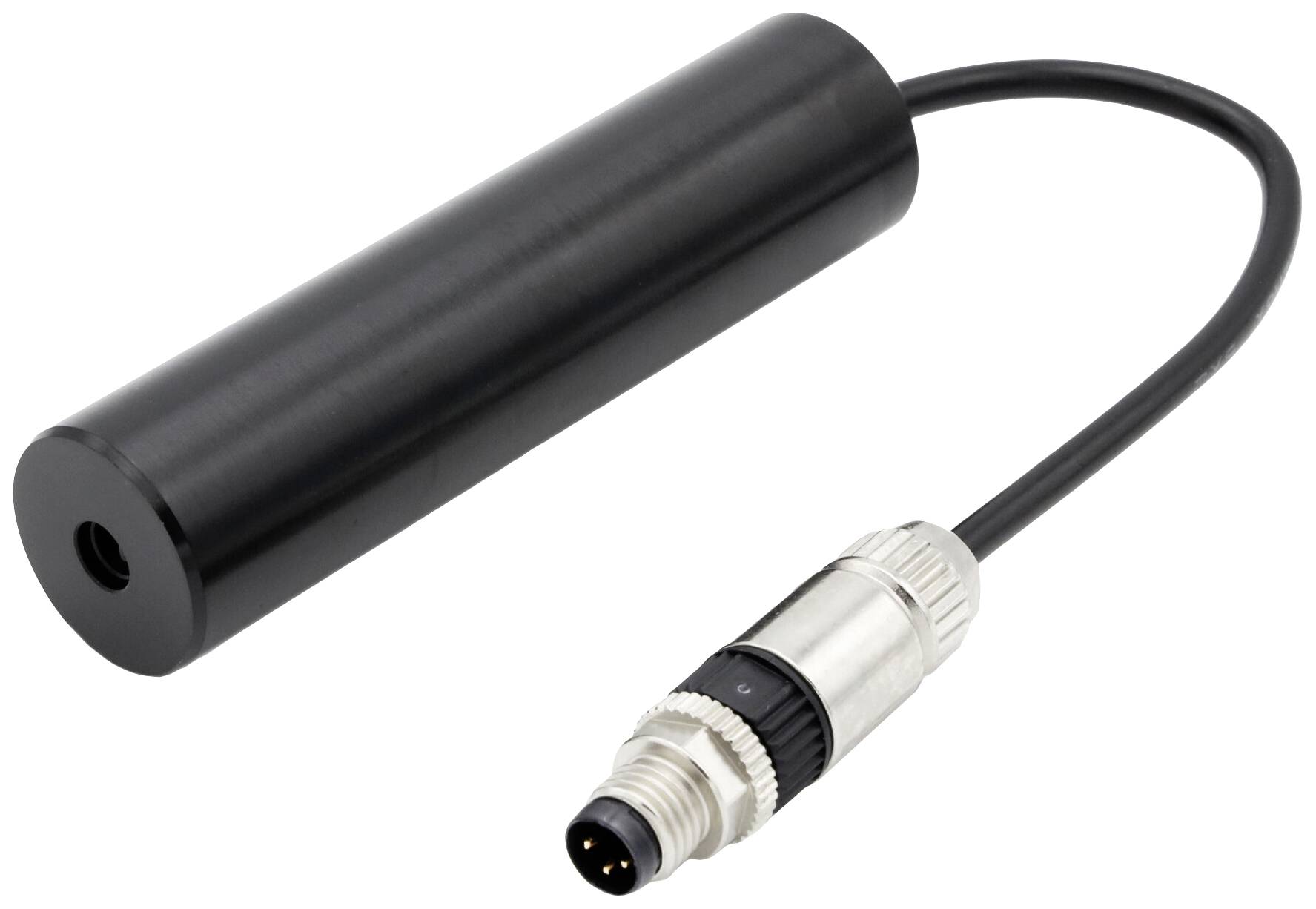

En cylindrisk, svart sensor med en kabel som leder till en silverfärgad kontakt med flera stift.

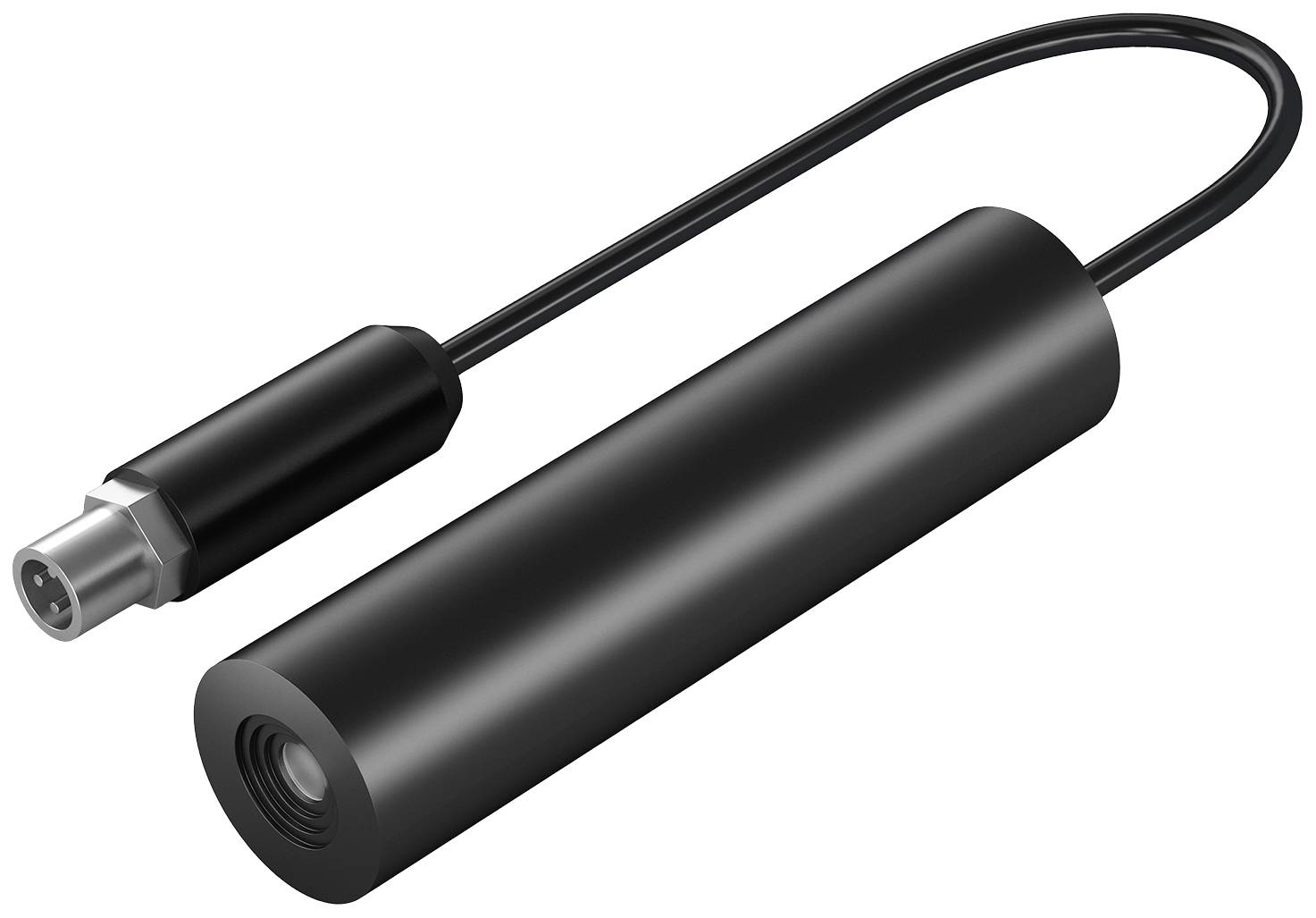

Svart cylindrisk kontakt med kabel, liknar en elektronikadapter. Perfekt för tekniska eller elektriska tillämpningar.

En enskild horisontell grön linje på svart bakgrund.

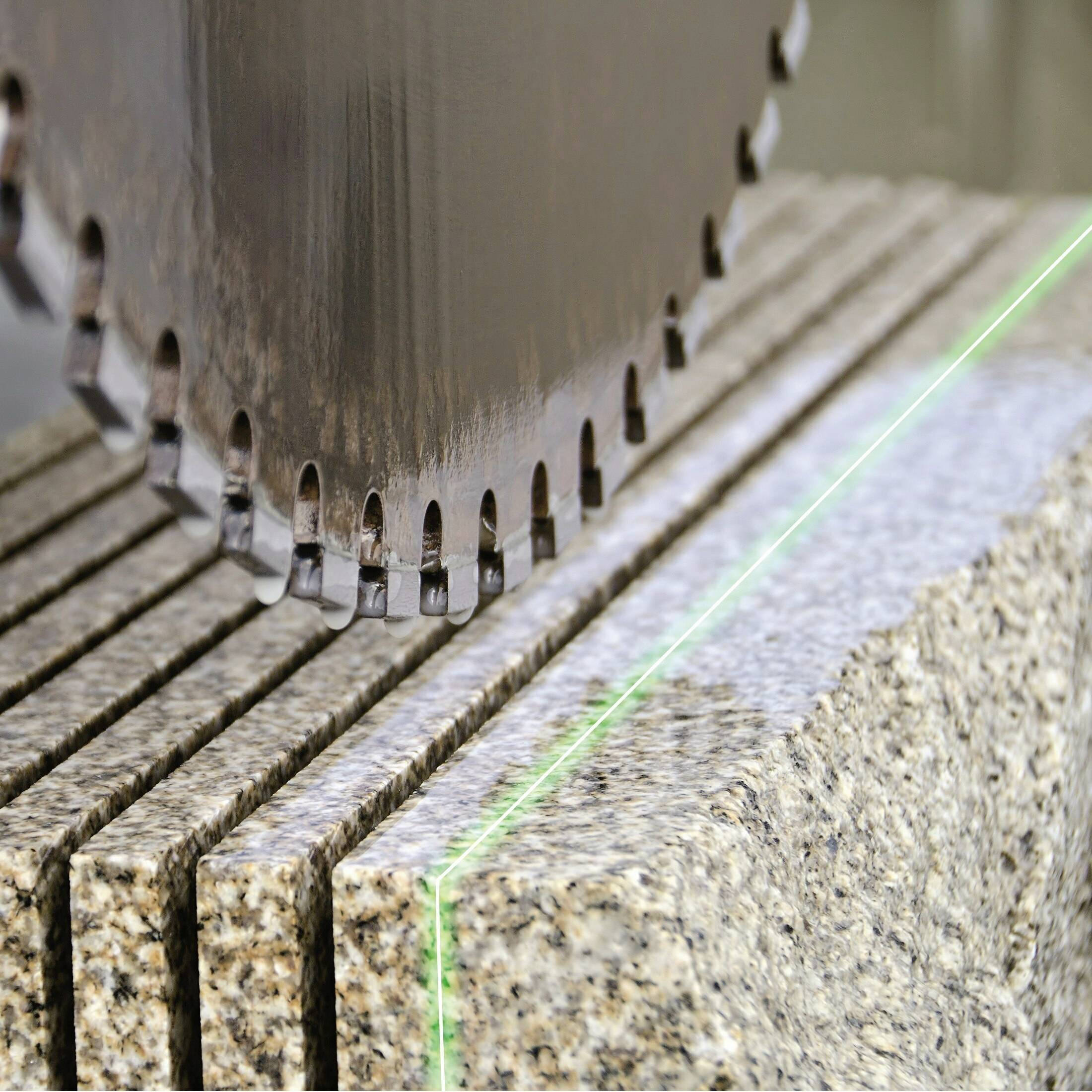

En stor cirkelsåg skär precisionsslipade granitplattor längs en ljusgrön laserlinje för exakta resultat.

Teknisk ritning av ett cylindriskt objekt med två ändar av olika diameter, Ø 20 och Ø 8, sammanbundna genom en stång.

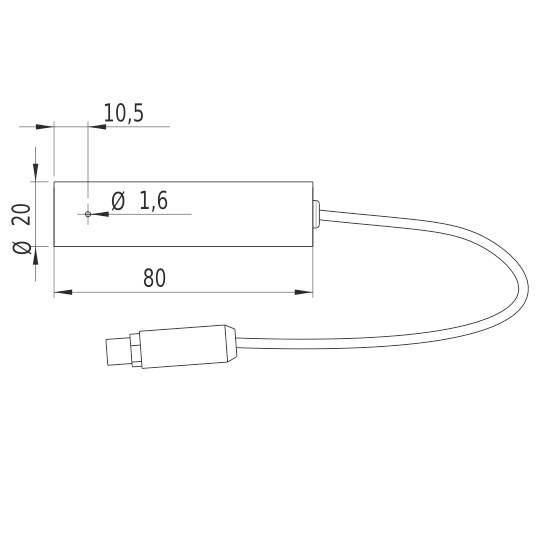

Teknisk ritning av en cylindrisk sensor med kabel. Mått: Längd 80 mm, diameter 20 mm, anslutningsdiameter 1,6 mm.

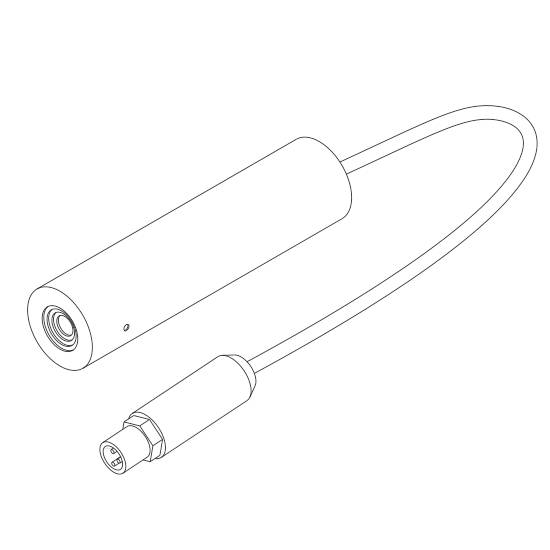

Teckning av en cylindrisk mikrofon med kabel och anslutning, sedd från sidan. Idealisk för ljudanslutningar.

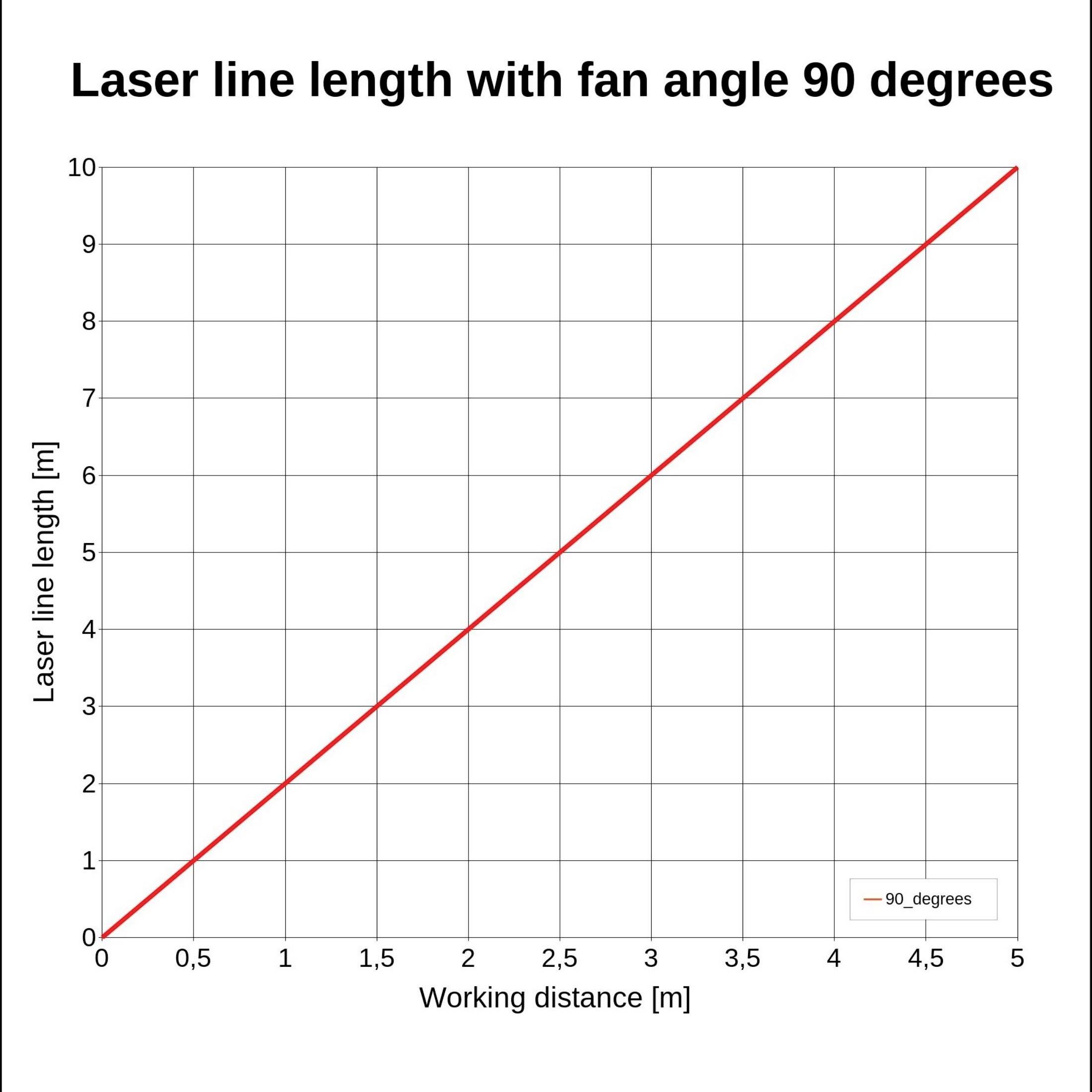

Diagrammet visar en linjär ökning av laserlinjens längd i meter med en fläktvinkel på 90 grader i förhållande till arbetsavståndet i meter.

1/8

Typ av produkt

Linjelaser

Strålningskarakteristika

Linje

Våglängd

532 nm

Max. effekt

10 mW

Diameter

20 mm

Leverans fre. 9 okt.

13 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (3 352,00 kr / stycken)

3 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Lasermodul

Laserklass: 1
Strålningskarakteristika: Linje

Viktig information!

Tekniska specifikationer

Material: Aluminium
Optisk effekt 10 mW
Livslängd ca 10 000 tim
Drifttemperatur: 15°C ~ 30 °C
Lagringstemperatur: -40°C - 80°C.
Strålform: Linje
Laserklass: 1
Divergens: D – 0.5 mrad
Öppningsvinkel: 90 °
Arbetsavstånd: 0.8 m
Optik: antireflex-belagda glaslinser
Laserteknik YVO4+KTP
Fokus: fixed (800 mm)
Höljets potential: Isolerad
Potential av höljet: Isolerande fokus: fixed (800 mm)
Färg GND: Svart
Kabellängd: 100 mm
Kabeltyp 22AWG, svart, 3,6 mm
Utgångdiameter optik 6 mm
Skyddslins: nej

Typ av produkt: Linjelaser

Strålningskarakteristika: Linje

Fokuseringsfunktioner: Fix-Fokus 800 mm

Våglängd: 532 nm

: 10 mW

Diameter: 20 mm

Längd: 80 mm

Laserklass: 1

Öppningsvinkel: 90°

Stråldivergens: 0.5 mrad

Arbetsavstånd: 0.8 m

Driftspänning: 24 V/DC

Driftsström: 55 mA

Material: Aluminium

Mått.: (Ø x L) 20 mm x 80 mm

Vikt: 68 g

RoHS-godkänd: Ja

Max. temperatur: 30 °C

Min. temperatur: 15 °C

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2987585 Picotronic Linjelaser Linje 10 mW

Information

Information 2987585 Picotronic Linjelaser Linje 10 mW

Deklaration om överensstämmelse

Deklaration om överensstämmelse 2987585 Picotronic Linjelaser Linje 10 mW

Beskrivning

Version

Linjelaser, grön, 532nm, 10mW, 90°, laser klass 1, fokus 0,8m, 24V DC, 20x80mm, kontakt-CON_7000-08331-0000000
LD532-10-24 (20x80) -7011566 är en grön linjelasermodul med en våglängd på 532nm (DPSS). Lasern har en kompakt konstruktion (20x80mm). Livslängden på lasermodulen är längre än 10.000 timmar. Öppningsvinkel på 90° ger en linje med 1,6 m avstånd. Denna linjelaser används i till exempel nivelleringsinstrument, lasermarkeringssystem, för komponentpositionering, inom industri, hantverk, Hobby och showområde. Denna modul faller inom laserklass 1.
Strålningskarakteristika: Linje, linjjocklek 1 mm@0,8m
Optisk effekt 10mW (laserklass 1); fokus 0,8 m.
Kompakt konstruktion: 20x80mm; öppningsvinkel: 90°; axelavvikelse: Upp till 3,0°, kontakt-CON_7000-08331-0000000
Öppningsvinkel (90°) ger, vid ett arbetsavstånd på 0,8 m, en laservåglängd på 1,6 m.
För användning i t.ex. laservattenpass, lasermarkeringssystem, inom industri och hantverk, hobby och showområdet. Spänningsförsörjning 24 V
