Name: ifm Electronic Trycksensor 1 st PG2449 -0 kPa till 10 kPa M12 1 NC, 1 NO, Analog
Brand: ifm Electronic
SKU: 3321588
Availability: BackOrder

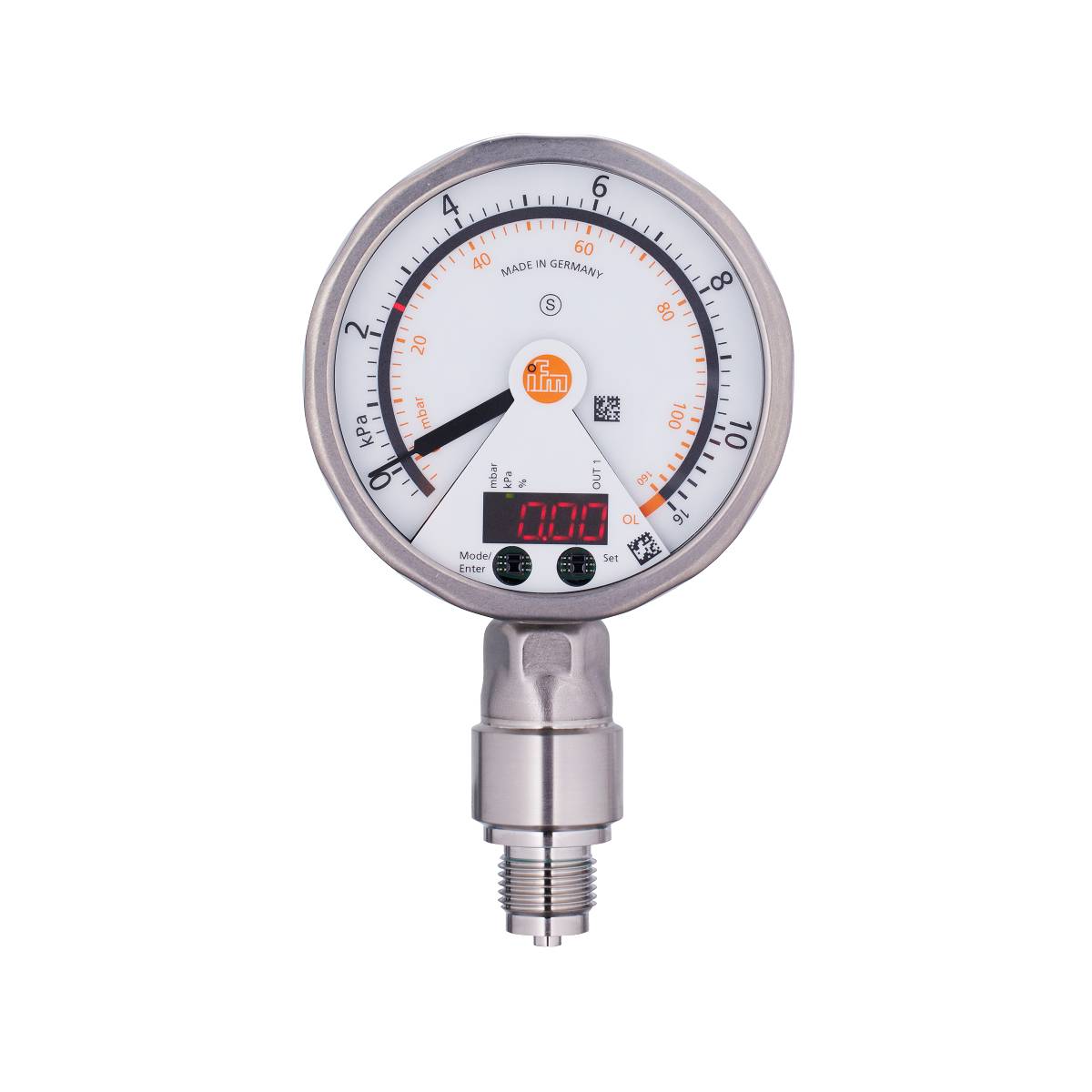

Ett manometer visar ett tryck på 0 kPa med en analog visare och digital display. Den är nollkalibrerad och 'Made in Germany'.

Liknande avbildning

Typ av produkt

Trycksensor

Anslutningstyp

M12

Utförande

Relativt tryck

Mätområde (tryck) (max.)

10 kPa

Driftspänning max.

32 V/DC

Datablad (PDF)

Leverans tis 20 okt.

1 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (9 112,00 kr / stycken)

9 112,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PG2449 elektronisk trycksensor med analog visning

Analog visning, tryckbrytare och sändare i en enhet
Mycket god läsbarhet även från långt avstånd
Vridbar display med LED-stapeldiagram för visning av växlingspunkter
Programmerbar kopplingsutgång och skalbar analog utgång
Robust hölje i rostfritt stål för användning i en tuff industrimiljö

Tekniska specifikationer

Analog utgång ström [mA]: 4...20, kan inverteras; (skalbar)
Analog punkt [kPa]: 2–16
Analog punkt [mbar]: 20...160
Analogstartpunkt [kPa]: -0,5...13,5
Analog startpunkt [mbar]: -5...135
Svarstid [ms]: < 9
Antal analoga utgångar: 1
Antal digitala utgångar: 1
Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
Visning: Displayenhet: 2 x LED, grön; kopplingstillstånd: Led, gul; kopplingspunkter: Led-ring, röd; funktionsindikering: alfanumerisk display, röd 4-siffrig; mätvärden: analog display, 0...350° vridbar, visare i strömlöst tillstånd inte synliga; mätvärden: alfanumerisk display, röd 4-siffrig
Kurvavvikelse: < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (minsta värdejustering)
Noggrannhet för brytpunkt < : ± 0,6; (Turn down 1:1)
Omgivningstemperatur-1 [°C]: -20...80
Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K; Turn down 1:1)
Applikation: För industriell användning
Utförande kortslutningsskydd: Switchad
Utgångsfunktion: Slutare/öppnare; (parametriserade)
Utgångssignal: Kopplingssignal; analog signal; (konfigurerbar)
6
Speciell egenskap: Förgyllda kontakter
Driftspänning [V] 18...32 DC
Dämpning analog utgång DAA [s]: 0,01...30
Dämpning av processvärde DAP [s]: 0,01...30
Permanent strömkapacitet i kopplingsutgången DC [mA]: 250
Strypspärrelement finns: nej (kan kompletteras)
Trycktyp: Relativt tryck
Tryckhållfasthet [kPa]: 400
Tryckhållfasthet [mbar] 4000
Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
Elektriskt utförande: PNP/NPN
Utökat visningsområde: Max. [kPa]: 16
Utökad display max. [mbar] 160
Totalt antal utgångar 2
Vikt [g]: 563.900
Hysteresavvikelse: < ± 0,5; (Turn down 1:1)
I steg om [kPa]: 0.02
I steg från [mbar]: 0.2
Kortslutningsskydd: Ja
Lagringstemperatur [°C]: -40...100
Långtidsstabilitet < : ± 0,1; (Turn down 1:1; per 6 månader)
Max. Belastning [Ω]: (UB - 10 V) / 20 mA
max. Spänningsfall kopplingsutgång DC [V]: 2
Medier: Flytande och gasformiga medier
Mediumtemperatur [°C]: -25...80
Mätområde [bar]: -0,005...0,1
Mätområde [kPa]: -0,5...10
Mätområde [mbar] -5...100
Min./max. Sprängningstryck [kPa]: 3000
Min./max. Sprängningstryck [mbar]: 30000
Min./max. Tryckcykler: 100 miljoner
Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
MTTF: 97
Processanslutning: Gänganslutning G 1/2 yttergänga
Återkopplingspunkt RP [kPa]: -0,5...15,96
Återkopplingspunkt RP [mbar]: -5...159,6
Brytfrekvens DC [Hz]: 75
Brytpunkt SP [kPa]: -0,46...16
Brytpunkt SP [mbar]: -4,6...160
KAPSLINGSKLASS IP 67; IP 69K
Skyddsklass: III
Skala tillgänglig: Ja
Svarstid för analog utgång [ms]: 28
Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
Strömupptagning [mA] < : 70; (24 V)
Temperaturkoefficient nollpunkt < : ± 0,3; (0...70 °C)
Temperaturkoefficient spann < : ± 0,3; (0...70 °C)
Överbelastningsbeständig: Ja
Polvändningsskydd: Ja
Inbyggt watchdog: Ja
Material i kontakt med medium: Al2O3 (keramik); FKM; 1.4404 (rostfritt stål / 316L)

Typ av produkt: Trycksensor

Typ: PG2449

Anslutningstyp: M12

Utförande: Relativt tryck

Utgångar: PNP
NPN

Utgångssignal (min.): 4 mA

Utgångssignal (max.): 20 mA

Gränssnitt: M12-kontakt

Mätområde (tryck) (min.): -0 kPa

Mätområde (tryck) (max.): 10 kPa

Mätområde (tryck): -0 kPa till 10 kPa

Driftspänning (min.): 18 V/DC

Driftspänning max.: 32 V/DC

Driftspänning: 18 - 32 V/DC

Kontakttyp: 1 NC
1 NO
Analog

Sprängtryck: 3000 kPa

Slanganslutning: G1/2 AG

Min. temperatur: -20 °C

Max. temperatur: 80 °C

Vikt: 563.900 g

RoHS-godkänd: Ja

Innehåll: 1 st
