ifm Electronic Tryckluftsräknare SD1540 SD1540 Driftspänning (intervall): 18 - 30 V/DC 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Tryckluftsräknare
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Typ
SD1540
Driftspänning
18 - 30 V/DC
Datablad (PDF)
Antal
Toal (12 312,00 kr / stycken)
13 272,00 kr
-7 %
12 312,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SD1540 tryckluftsräknare
- Exakt mätning av flöde, förbrukning, tryck och mediumtemperatur
- Hög noggrannhet, reproducerbarhet och mätdynamik
- För registrering av drifttrycksluft
- Med brytar-, analog- och impulsutgång
- Kan ställas in på rörinnerdiameter
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – temperaturövervakning [°C]: 4 till 60
- Analog punkt – temperaturövervakning [°F]: 39,2 till 140
- Analog punkt – tryckövervakning [bar]: 2,2–16
- Analog punkt AEP [m/s]: 28,8–143,9
- Analog punkt AEP [m³/h]: 422–26260
- Analog punkt AEP [m³/min]: 7,04–437,6
- Analogstartpunkt – temperaturövervakning [°C]: -10...46
- Analogstartpunkt – temperaturövervakning [°F]: 14...114,8
- Analogstartpunkt - tryckövervakning [bar]: -1...12,8
- Analog startpunkt ASP [m/s]: 0...115,1
- Analogstartpunkt ASP [m³/h]: 0...21000
- Analogstartpunkt ASP [m³/min]: 0...350
- T05/T09 – temperaturövervakning [s]: T09 = 0,5
- Responstid [s]: 0,1; (DAP = 0)
- Svarstid – tryckövervakning [s]: 0,05
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Visning: Färgdisplay 1,44 ", 128 x 128 pixel; 2 x LED, gul
- Visningsområde – temperaturövervakning [°C]: -24...74
- Visningsområde - temperaturövervakning [°F]: -11,2...165,2
- Visningsområde - tryckövervakning [bar]: -1...20
- Visningsområde [m/s]: 0...172,7
- Visningsområde [m³/h]: 0...31520
- Visningsområde [m³/min]: 0...525,2
- Visningsområde - flödesövervakning [m³]: 0...1000000000
- Visningsområde - flödesmängdövervakning [scf]: 0...35314666721
- Tryckhållfasthet [MPa] 1.6
- Pulslängd – flödesmängdövervakning [s]: 0,001...2
- IO-Link revision: 1.1
- Min./max. Sprängningstryck [MPa]: 6.4
- SDCI-NORM: IEC 61131-9 CDV
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: 0...60
- Repeterbarhet: ± 1,5 % MW
- Applikation: För industriell användning
- Upplösning [m/s]: 0.1
- Upplösning [m³/h]: 0.05
- Upplösning [m³/min]: 0.01
- Upplösning - tryckövervakning [bar]: 0.05
- Upplösning – temperaturövervakning [°C]: 0.2
- Upplösning – temperaturövervakning [°F]: 0.5
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; Impulssignal; IO-Link; (konfigurerbar)
- Nödvändiga masterportaler: A
- Tid för standby-fördröjning [s]: 1
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP [s]: 0...5
- Permanent strömkapacitet i DC-utgången [mA]: 150; (per utgång)
- Tryckhållfasthet [bar]: 16
- Ingångar: Räkna-set
- Elektriskt utförande: PNP/NPN
- Noggrannhet – temperaturbevakning [K]: ± 0,5; (vid mediaströvning inom flödesmätningens gränser)
- Noggrannhet (mätområde): ± (6 % MW + 0,6 % MEE); (referensförhållanden: Dia = 73 mm; inkörningssträcka >= 3 m; Utloppssträcka >= 0,5 m; referenstemperatur: 20...25 °C; standardvolymström: 50...850 Nm³/h)
- Vikt [g]: 408.300
- Största TK är spännvidden - tryckövervakning [% MEW / 10 K]: ± 0,3
- Största TK-nollpunkten – tryckövervakning [% MEE / 10 K]: ± 0,1
- Impulsutgång: Förbrukningsmängdsräknare
- Pulstålighet - övervakning av flödesmängder [m³]: 0,01–100000000
- Pulsvärde - Flödesmängdövervakning [scf]: 0,35...3531466672,1
- I steg om tryckövervakning [bar]: 0.01
- I steg om övervakning av flödesmängdflöde [m³]: 0,001
- I steg om övervakning av flödesmängdflöde [scf]: 0,05
- I steg från - temperaturövervakning [°C]: 0.1
- I steg från - temperaturövervakning [°F]: 0.1
- Kurvavvikelse - tryckövervakning < : ± 0,5; (BFSL = Best Fit Straight Line (minsta värdesinställning)
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -20...85
- MAWP vid tillämpningar enligt CRN [bar] 10
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2,5
- Max. Tillåten relativ luftfuktighet [%]: 90
- Media: Driftstryck
- Mediumtemperatur [°C]: -10...60
- Mätområde [m/s]: 0,6...143,9
- Mätområde [m³/h]: 0,3...26260
- Mätområde [m³/min]: 0,005...437,6
- Mätområde - tryckövervakning [bar]: -1...16
- Mätområde - övervakning av flödesmängd [m³]: 0...1000000000
- Mätområde - Flödesmängdövervakning [scf]: 0...35314666721
- Mätområde - temperaturövervakning [°C]: -10...60
- Mätområde - temperaturövervakning [°F]: 14...140
- Min./max. Sprängningstryck [bar]: 64
- Min./max. Processcykeltid [ms]: 7.2
- Montering: Kan ställas in på rörinnerdiameter; ( 14...254 mm)
- MTTF: 167
- Parametriermöjligheter: Hysteres / fönster; slutare / öppnare; ström- /impulsutgång; display kan vridas/stängas av; displayenhet; totalisator
- Profiler: Digital Measuring sensor (0x800A), Identification and Diagnosis (0x4000)
- Processanslutning: Gänganslutning G 1 innergänga
- Processdata analog: 8
- Processdata binärt: 2
- Returpunkt RP [m/s]: 0,7...143,2
- Återkopplingspunkt RP [m³/h]: 0,4–26140
- Återkopplingspunkt RP [m³/min]: 0,007–435,6
- Returpunkt RP - tryckövervakning [bar]: -1...15,92
- Returpunkt RP - temperaturövervakning [°C]: -10...59,7
- Returpunkt RP - temperaturövervakning [°F]: 14...139,4
- Brytpunkt SP [m/s]: 1,4...143,9
- Brytpunkt SP [m³/h]: 0,8–26260
- Brytpunkt SP [m³/min]: 0,013–437,6
- Brytpunkt SP - tryckövervakning [bar]: -0,92...16
- Brytpunkt SP - Flödesmängdövervakning [m³]: 0,01...100000000
- Brytpunkt SP - Flödesmängdövervakning [scf]: 0,35...3531466672,1
- Brytpunkt SP - temperaturövervakning [°C]: -9,7...60
- Brytpunkt SP - temperaturövervakning [°F]: 14,6...140
- Dämpning av smygkvantiteten LFC [m/s]: 0,2...1,4
- Eliminering av blekmängd LFC [m³/h]: 0,1–260
- Eliminering av blekmängd LFC [m³/min]: 0,002–4,4
- Stegbredd [m/s]: 0,1
- Stegbredd [m³/h]: 0,01
- Stegbredd [m³/min]: 0,001
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
- Strömupptagning [mA] < 80
- Temperaturkoefficient [1/K]: ± 0,07 % MW
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4301 (rostfritt stål/304); 1.4404 (rostfritt stål/316L); FKM; Keramik glasassivierad; PPS GF40; Al2O3 (keramik); akrylat
- Repeterbarhet – tryckövervakning: ± 0,2
- Typ av produkt
Tryckluftsräknare
- Typ
SD1540
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Anslutningstyp
M12
- Svarstid
0.1 s
- Utgångar
PNP
NPN
- Material
Rostfritt stål
- Tätningsmaterial
FKM
- Min. medietemperatur
-10 °C
- Max. medietemperatur
60 °C
- Drifttryck (max.)
16 bar
- Mätnoggrannhet ±
1.5 %
- Vikt
408.300 g
- Min. omgivningstemperatur
0 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3321905 ifm Electronic Tryckluftsräknare SD1540 SD1540 Driftspänning (intervall): 18 - 30 V/DC 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321905 ifm Electronic Tryckluftsräknare SD1540 SD1540 Driftspänning (intervall): 18 - 30 V/DC 1 st
Beskrivning
Ifm SD1540 tryckluftsräknare
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Vilken typ av Industrinivågivare, industriflödessensorer letar du efter?

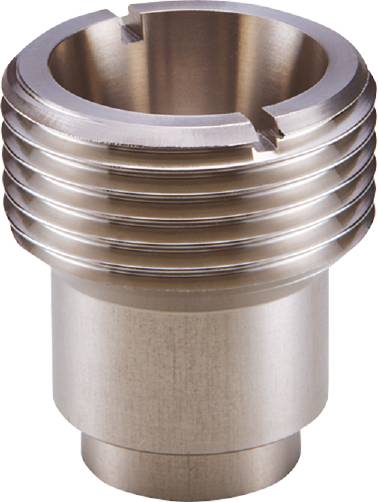

Tillbehör
