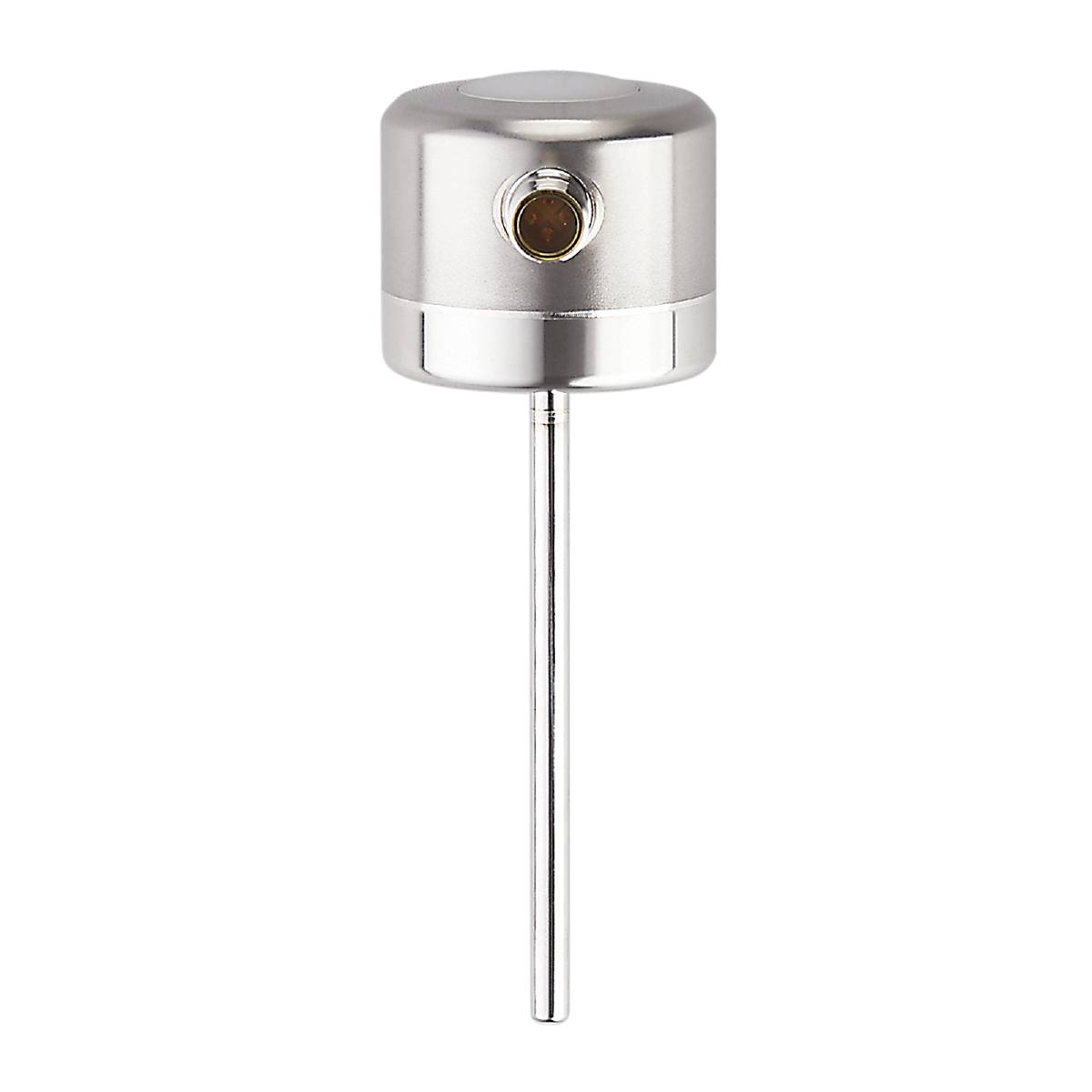

Liknande avbildning
ifm Electronic TCC231 TCC231 PT1000 Temperaturgivare -25 till 160 °C 1 NC, Analog
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Temperaturgivare
Utförande
PT1000
Temperaturmätningsområde (min.)
-25 °C
Temperaturmätningsområde (max.)
160 °C
Anslutningstyp
M12
Datablad (PDF)
Antal
Toal (5 832,00 kr / stycken)
5 832,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm TCC231 temperaturgivare
- Omedelbar rapportering av avvikelseavvikelser
- Förbättra kvalitetssäkerheten mellan kalibreringsintervall
- Robust utförande för permanent exakta mätningar i krävande miljöer
- Transparent sensorövervakning genom registrering av diagnoser
- Simulationsfunktion förenklar installationen
- Exakt analog utgång och bekväm kommunikation via IO-link
Tekniska specifikationer
- Mått [mm]: Ø 50 / L = 143,5
- Analog utgång ström [mA]: 4...20
- Reaktionsdynamik T05 / T09 [s]: 1,5 / 4
- Antal analoga utgångar: 1
- Antal digitala utgångar: 1
- Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
- IO-Link revision: 1.1
- Mätningselement temperatur 1 x PT 1000
- SDCI-NORM: IEC 61131-9 CDV
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -25...70
- Fabriksinställning-mätområde: -10...150 °C / 14...302 °F
- Upplösning analog utgång - upplösning [K]: 0,05
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Öppnare; (diagnossignal)
- Utgångssignal: Analog signal; IO-link; kalibreringcheck-status
- Nödvändiga masterportaler: A
- 6
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18–32 DC; ("supply class 2" enligt cULus)
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
- Diagnosutgång: Kalibreringskontroll-status och feldiagnostik
- Tryckhållfasthet [bar]: 160
- Monteringslängd EL [mm]: 100
- Elektriskt utförande: PNP/NPN
- Analogutslaget noggrannhet [K]: ± 0,2
- Noggrannhet IO-link [K]: ± 0,2
- Totalt antal utgångar 2
- Vikt [g]: 275.600
- I steg om [K]: 0.05
- IO-link-upplösning temperatur [K]: 0.01
- Kalibreringscheck-gräns [K]: 0,5...3
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -40...100
- Max. Belastning [Ω]: (UB - 15 V) x 50
- max. Spänningsfall kopplingsutgång DC [V]: 2
- Medier: Flytande och gasformiga medier
- Mätområde [°C]: -25...160
- Mätområde [°F]: -13...320
- Min./max. Processcykeltid [ms]: 4.4
- MTTF: 329
- Ytstruktur Ra/Rz av ytor som kommer i direkt kontakt med media: RA: < 0,8
- Parametrering: Visningsenhet; skalning analogutgång; kalibreringcheck-limit; kopplingslogik diagnosutgång; simulationsläge
- Profiler: Digital Measuring sensor, Common Profile, Blob Transfer
- Processanslutning: Ø 6 mm
- Processdata analog: 1
- Processdata binära: 1
- Referenselement 1 x NTC
- KAPSLINGSKLASS IP 68; IP 69K
- Skyddsklass: III
- SIO-läge: Ja
- Stavens diameter [mm]: 6
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA]: 10; (24 V)
- Temperaturkoefficient Analogutarintervall < : ± 0,02; (vid avvikelse från referensvillkoret 25 ± 5 °C)
- Temperaturkoefficient IO-link < : ± 0,01; (vid avvikelse från referensvillkoret 25 ± 5 °C)
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Inbyggt watchdog: Ja
- Material i kontakt med medium: 1.4404 (rostfritt stål / 316L); PEEK
- Typ av produkt
Temperaturgivare
- Typ
TCC231
- Utförande
PT1000
- Utgångar
PNP
NPN
- Utgångssignal (min.)
4 mA
- Utgångssignal (max.)
20 mA
- Temperaturmätningsområde (min.)
-25 °C
- Temperaturmätningsområde (max.)
160 °C
- Mätområde Temperatur
-25 till 160 °C
- Anslutningstyp
M12
- Kapslingsmaterial
Rostfritt stål
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
18 - 32 V/DC
- Noggrannhet
0.2 K
- Kontakttyp
1 NC
Analog
- Längd
143.5 mm
- Diameter
50 mm
- Mått.
(Ø x L) 50 mm x 143.5 mm
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3321295 ifm Electronic TCC231 TCC231 PT1000 Temperaturgivare -25 till 160 °C 1 NC, Analog
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321295 ifm Electronic TCC231 TCC231 PT1000 Temperaturgivare -25 till 160 °C 1 NC, Analog
Beskrivning
Ifm TCC231 temperaturgivare
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Vilken typ av Industri-temperatursensorer letar du efter?

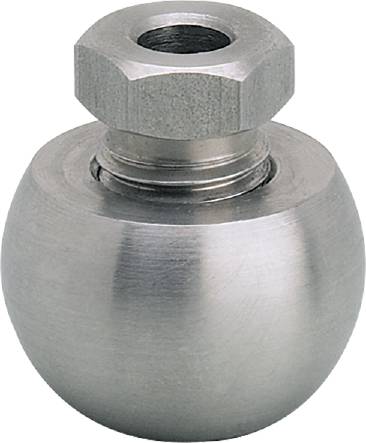

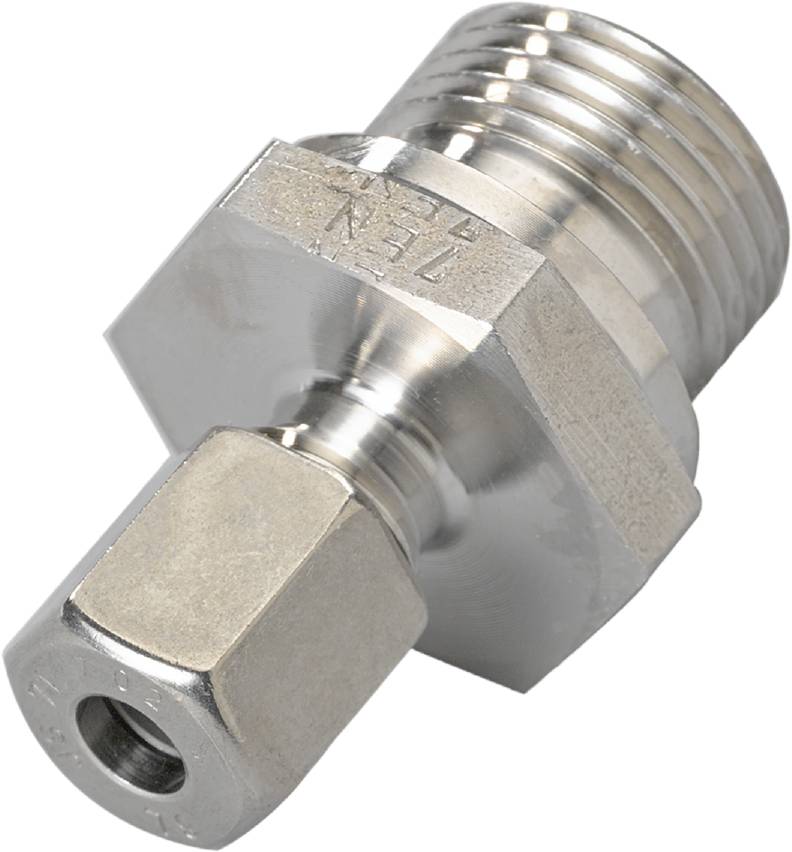

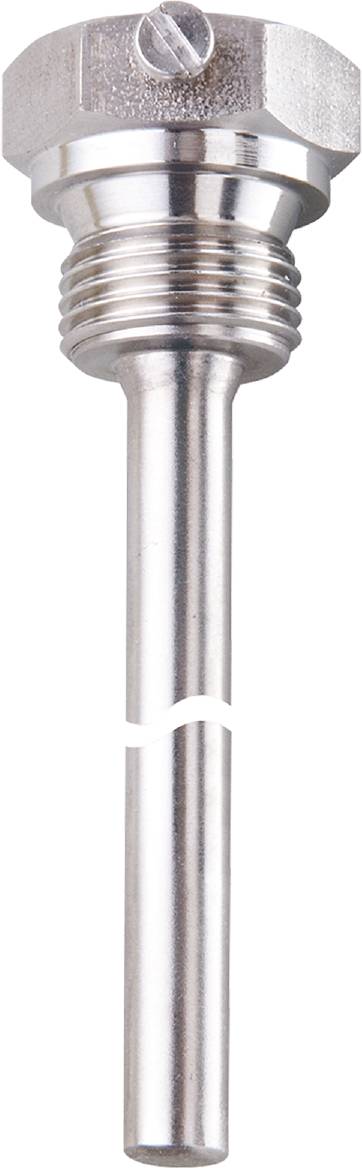

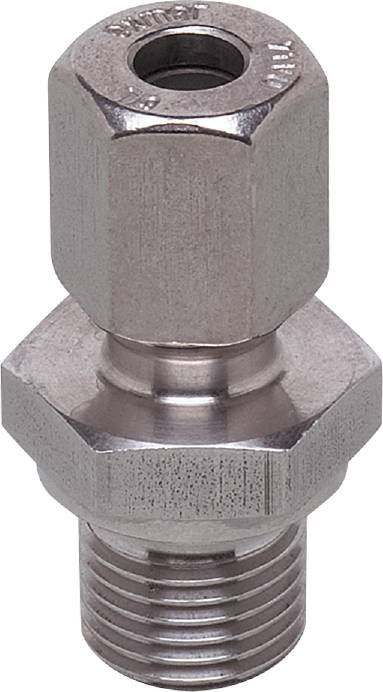

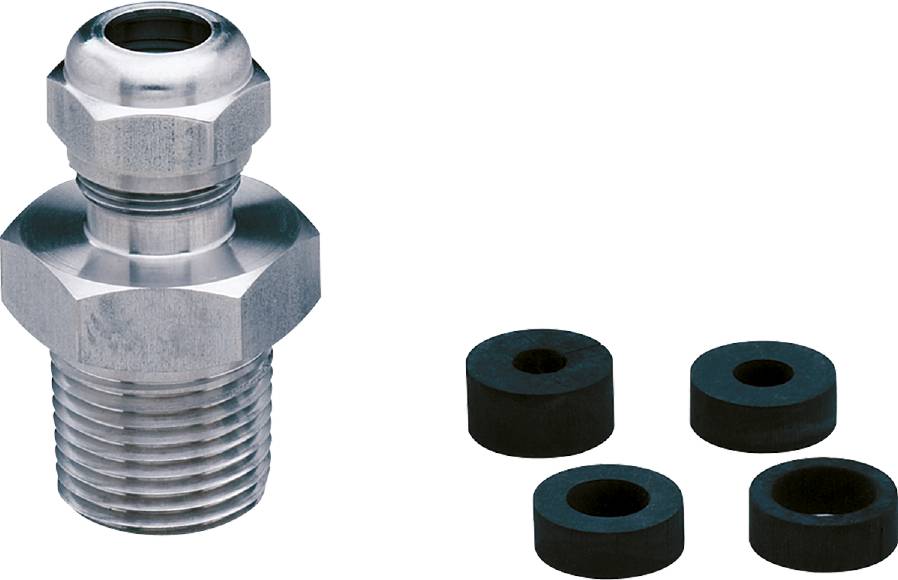

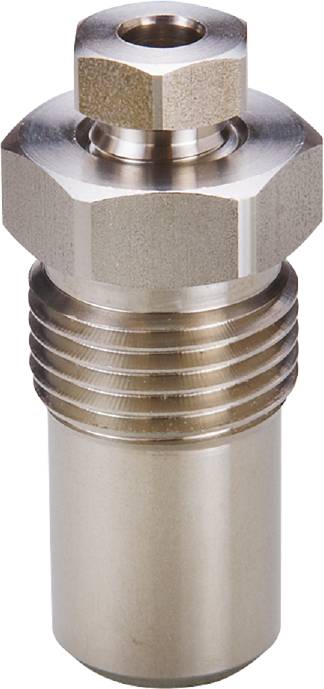

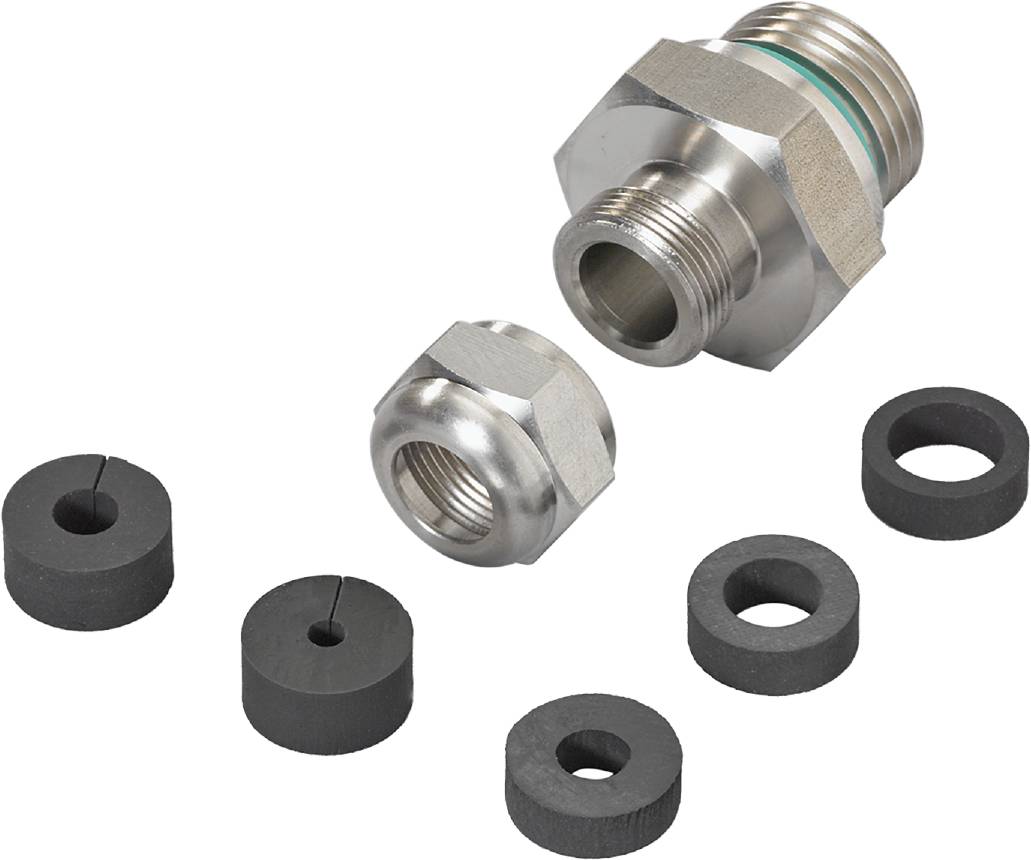

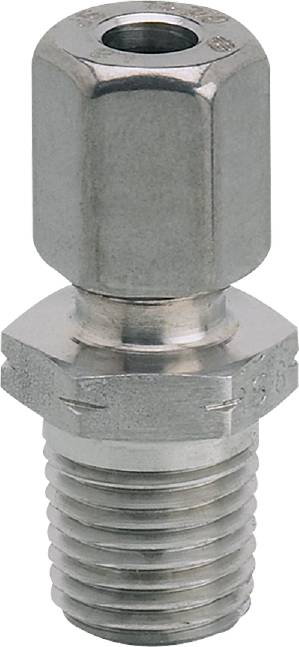

Tillbehör
