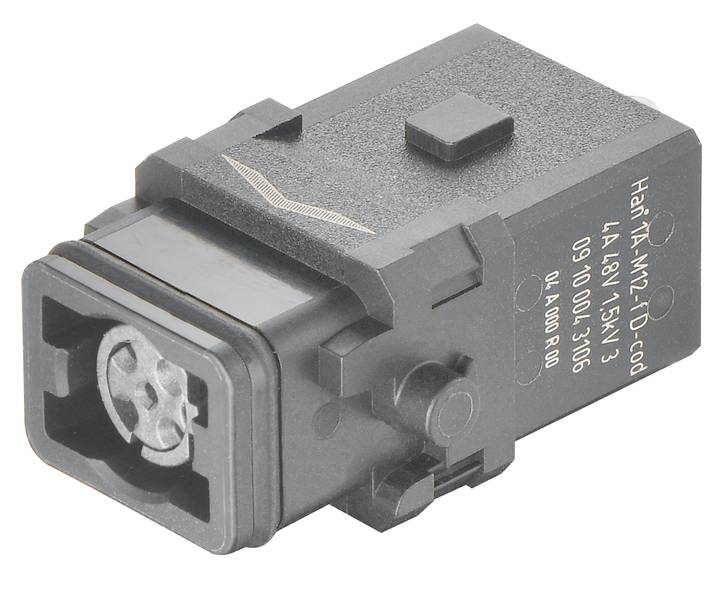

HARTING 09100043106 Stiftinsats Han® 1A 4 Crimp 1 st Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Stiftinsats
Serie
Han® 1A
Anslutning
Crimp
Totalt antal poler
4
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
520,00 kr
3
3% = 50,70 kr
503,10 kr
5
5% = 118,30 kr
496,34 kr
10
5% = 281,30 kr
491,87 kr
25
6% = 830,50 kr
486,78 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (520,00 kr / stycken)
520,00 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Han® 1A-serien, serie: han®
- Anslutningstyp: Crimpanslutning
- Antal kontakter: 4
- Låsningstyp: Låsbygel
- Märkström: Fram till 4 A.
- Isolationsmotstånd >108 Ω
- Gränstemperatur: -30 +90 °C
- Kontaktcykler: ≥100
- Material användning: Polyamid (pa)
- Färganvändning: RAL 9005 (djupsvart)
- Materialbrännbarhetsklass UL 94: V-0
- Standarder: EN 45545-2 brandskydd i spårfordon;IEC 61373 kategori 1 klass B;IEC 60664-1;IEC 61984
- Nettovikt: 30 g
- MÄRKSPÄNNING 48 V AC; 60 V DC
- Märkstötspänning 1,5 kV
- Föroreningsgrad: 3
- Anmärkning: En han® 1A-konfiguration som endast består av kontaktinsatser (med eller utan dragavlastning, 09 10 000 5300) är en okapsällsynt kontakt enligt IEC han 61984. Skydd mot elektriska stötar måste garanteras av användarens sätt att montera: Kontaktinsatser får inte sättas in eller kopplas ur under spänning/belastning. Kontaktinsatser får inte vara spänningsförande i ostört tillstånd.
- Brandsäkerhet i järnvägfordon: EN 45545-2 (2020–08)
- Överföringshastighet: Upp till 10 Mbit/s; fram till 100 Mbit/s.
- Kön: Uttag
- Ledararea: 0,13... 0,82 mm²
- Skärmning: Med buntband
- Ytterligare kontakter: + skärmning
- Överföringsegenskaper: Kat. 5 klass D till 100 MHz
- Kapslingsklass enligt IEC 60529: IP20
- Storlek 1 A.
- Godkännanden: DNV GL
- Material tätning: NBR
- Färg tätning: Svart
- Förpackningstyp
Piece
- Typ av produkt
Stiftinsats
- Tillverkarfärg
Jetsvart (RAL 9005)
- Serie
Han® 1A
- Anslutning
Crimp
- Antal poler
4
- Totalt antal poler
4
- Ledararea (min.)
0.13 mm²
- Ledararea (max.)
0.82 mm²
- Kontaktcykler
100
- Serie
Han® 1A
- Innehåll
1 st
- Max. temperatur
+90 °C
- Min. temperatur
-30 °C
FALSE
4
Bus
-30-90 °C
V0
1.5 kV
Crimp connection
Other
3
FALSE
0.13-0.82 mm²
0.13-0.82 mm²
FALSE
Other
Thermoplastic
4 A
Thermoplastic
100
4
Dokument & nedladdningar
Datablad
Datablad 3007788 HARTING 09100043106 Stiftinsats Han® 1A 4 Crimp 1 st Piece
Datablad 3007788 HARTING 09100043106 Stiftinsats Han® 1A 4 Crimp 1 st Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3007788 HARTING 09100043106 Stiftinsats Han® 1A 4 Crimp 1 st Piece
Beskrivning
Insatser, crimpanslutning, uttag, polyamid (pa), RAL 9005 (djupt svart), Märkström 4 A, storlek: 1 A, kontakter: 4 + skärmning
