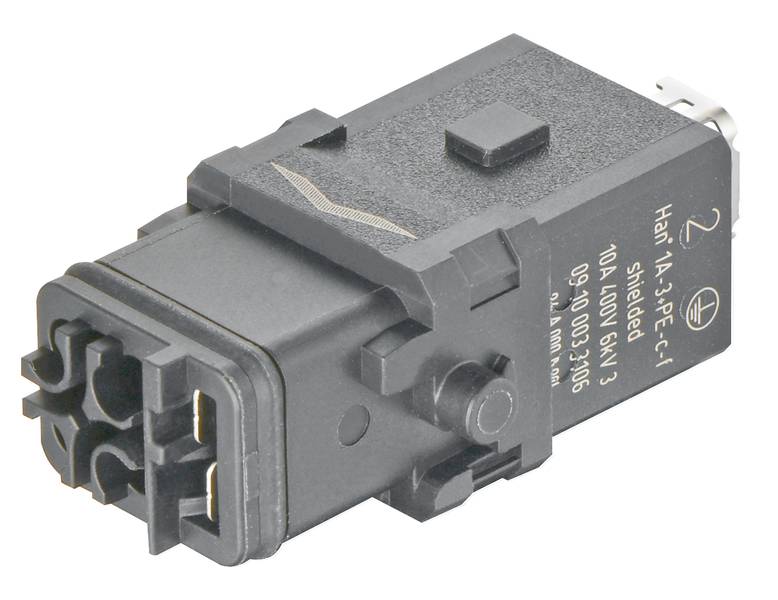

HARTING 09100033101 Stiftinsats Han® 1A 3 + PE Crimp 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Serie
Han® 1A
Anslutning
Crimp
Totalt antal poler
3 + PE
Ledararea (min.)
0.14 mm²
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
103,20 kr
3
6% = 17,76 kr
97,28 kr
5
8% = 41,50 kr
94,90 kr
10
10% = 98,80 kr
93,32 kr
25
11% = 291,50 kr
91,54 kr
50
13% = 681,50 kr
89,57 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (103,20 kr / stycken)
103,20 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Han® 1A-serien, serie: han®
- Anslutningstyp: Crimpanslutning
- Antal kontakter: 3
- Låstyp: Låsspärr
- Märkström: Fram till 10 A.
- Isolationsmotstånd >108 Ω
- Gränstemperatur: -30 +90 °C
- Kontaktcykler: ≥100
- Material användning: Polyamid (pa)
- Färganvändning: RAL 9005 (djupsvart)
- Materialbrännbarhetsklass UL 94: V-0
- Standarder: EN 45545-2 brandskydd i spårfordon;IEC 61373 kategori 1 klass B;IEC 60664-1;IEC 61984
- Nettovikt: 15,6 g
- Märkspänning: 400 V
- Märkstötspänning 6 kV
- Föroreningsgrad: 3
- Anmärkning: En han® 1A-konfiguration som endast består av kontaktinsatser (med eller utan dragavlastning, 09 10 000 5300) är en okapsällsynt kontakt enligt IEC han 61984. Skyddet mot elektriska stötar ska garanteras av användarens sätt att montera produkten. Vid han® han 1A kontaktinsats finns ingen ledande koppling mellan PE-kontakt och skärmelement. För att skydda mot elektriska stötar måste användaren obligatoriskt ansluta den anslutna kabelskärmen till skyddsjord (PE). Kontaktinsatser får inte anslutas under spänning/belastning eller separeras.;kontaktinsatser får inte vara spänningsförande i ostört tillstånd.
- Brandsäkerhet i järnvägfordon: EN 45545-2 (2020–08)
- Kön: Uttag
- Ledararea: 0,14... 2,5 mm²
- Skärmning: Med buntband
- Ytterligare kontakter: + skärmning
- Kapslingsklass enligt IEC 60529: IP20
- Storlek 1 A.
- Godkännanden: DNV GL
- PE-kontakt: Ja
- Material tätning: NBR
- Märkspänning enligt UL 600 V.
- Färg tätning: Svart
- Märkström enligt UL 15 A AWG 14
- Typ av produkt
Stiftinsats
- Tillverkarfärg
Jetsvart (RAL 9005)
- Serie
Han® 1A
- Funktioner
inkl. buntband
- Anslutning
Crimp
- Antal poler
3
- Totalt antal poler
3 + PE
- Ledararea (min.)
0.14 mm²
- Ledararea (max.)
2.5 mm²
- Kontaktcykler
≥ 100
- Serie
Han® 1A
- Innehåll
1 st
- Max. temperatur
+90 °C
- Min. temperatur
-30 °C
- Ledande kontakt (PE)
Ja
Dokument & nedladdningar
Datablad
Datablad 3007783 HARTING 09100033101 Stiftinsats Han® 1A 3 + PE Crimp 1 st
Datablad 3007783 HARTING 09100033101 Stiftinsats Han® 1A 3 + PE Crimp 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3007783 HARTING 09100033101 Stiftinsats Han® 1A 3 + PE Crimp 1 st
Beskrivning
Insatser, crimpanslutning, uttag, polyamid (pa), RAL 9005 (djupt svart), Märkström 10 A, storlek: 1 A, kontakter: 3 + skärmning
