Name: FESTO Snedsittande ventil 1002559 VZXF-L-M22C-M-A-N112-350-M1-V4V4T-80-16 Kapslingsmaterial Gjutstål 1 st
Brand: FESTO
SKU: 2121983
Availability: BackOrder

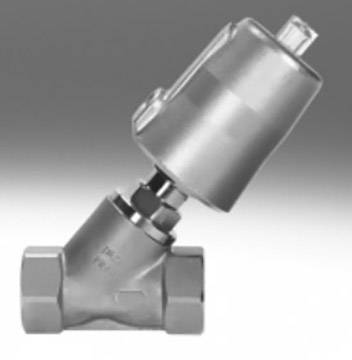

Pneumatiskt manövrerad Y-formad ventil i metall, använd inom industrin för reglering av vätskor eller gaser.

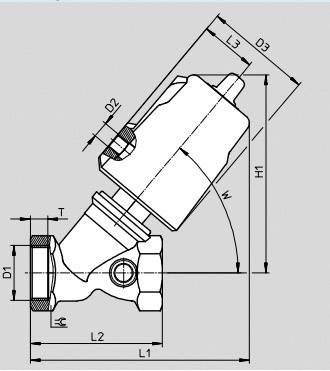

Teknisk ritning av en ventil med dimensioner och lutningsvinklar. Innehåller uppgifter om längder och diametrar för komponenterna.

1/2

Liknande avbildning

Datablad (PDF)

Leverans tis 27 okt.

Antal

Styck

Toal (9 272,00 kr / stycken)

9 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tryckluftsventil

Tekniska specifikationer

Montering: ledning montering

Driftmedium: Tryckluft

Typ av produkt: Snedsittande ventil

Kapslingsmaterial: Gjutstål

Anslutningstyp: G 1/8

Drifttryck (max.): 10 bar

Funktion: Pneumatiskt

Utförande: Korrosionsbeständighet klass KBK: 3 - starka korrosion belastning

Tillverkarnr.: 1002559

Driftstryck (min.): 6 bar

Funktion: 2/2 stängd monostabil

Vikt: 4300 g

Medietemperatur, intervall: -40 till +200 °C

Max. medietemperatur: +200 °C

Min. medietemperatur: -40 °C

Medium: Gas
Filtrerad och ej oljad tryckluft
Ånga

Nominell bredd: 35 mm

Max. omgivningstemperatur: +60 °C

Min. omgivningstemperatur: -10 °C

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutningstyp

Kapslingsmaterial

Driftmedium

FESTO Snedsittande ventil 1002500 VZXF-L-M22C-M-A-G12-120-H3B1-50-16 Kapslingsmaterial Kanonmetall 1 st

Artikelnr.:2121936

Leverans ons 21 okt.

Conrad Electronic

G 1/8

Kanonmetall

Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

FESTO Snedsittande ventil 1002501 VZXF-L-M22C-M-B-G12-120-H3B1-50-16 Kapslingsmaterial Mässing Tätningsmaterial PTFE 1 st

Artikelnr.:2803790

Leverans fre 23 okt.

Conrad Electronic

G 1/8

Mässing

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

FESTO Snedsittande ventil 1002502 VZXF-L-M22C-M-A-G34-160-H3B1-50-16 Kapslingsmaterial Kanonmetall 1 st

Artikelnr.:2121937

Leverans ons 21 okt.

Conrad Electronic

G 1/8

Kanonmetall

Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

FESTO Snedsittande ventil 1002504 VZXF-L-M22C-M-A-G1-230-H3B1-50-16 Kapslingsmaterial Kanonmetall 1 st

Artikelnr.:2121938

Leverans ons 21 okt.

Conrad Electronic

G 1/8

Kanonmetall

Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

FESTO Snedsittande ventil 1002505 VZXF-L-M22C-M-B-G1-230-H3B1-50-10 Kapslingsmaterial Mässing Tätningsmaterial PTFE 1 st

Artikelnr.:2803791

Leverans fre 23 okt.

Conrad Electronic

G 1/8

Mässing

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 912,00 kr^*

FESTO Snedsittande ventil 1002506 VZXF-L-M22C-M-A-G114-290-H3B1-50-10 Kapslingsmaterial Kanonmetall 1 st

Artikelnr.:2121939

Leverans ons 21 okt.

Conrad Electronic

G 1/8

Kanonmetall

Tryckluft

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

FESTO Snedsittande ventil 1002507 VZXF-L-M22C-M-B-G114-290-H3B1-50-7 1 st

Artikelnr.:1944816

Leverans ons 21 okt.

Conrad Electronic

G 1 1/4

Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

FESTO Snedsittande ventil 1002508 VZXF-L-M22C-M-A-G112-350-H3B1-50-8 Kapslingsmaterial Kanonmetall 1 st

Artikelnr.:2121940

Leverans ons 21 okt.

Conrad Electronic

G 1/8

Kanonmetall

Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 312,00 kr^*

FESTO Snedsittande ventil 1002509 VZXF-L-M22C-M-B-G112-350-H3B1-50-6 Kapslingsmaterial Kanonmetall 1 st

Artikelnr.:2121941

Leverans ons 21 okt.

Conrad Electronic

G 1/8

Kanonmetall

Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 552,00 kr^*

FESTO Snedsittande ventil 1002510 VZXF-L-M22C-M-A-G2-430-H3B1-50-4 Kapslingsmaterial Kanonmetall 1 st

Artikelnr.:2121942

Leverans ons 21 okt.

Conrad Electronic

G 1/8

Kanonmetall

Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2121983 FESTO Snedsittande ventil 1002559 VZXF-L-M22C-M-A-N112-350-M1-V4V4T-80-16 Kapslingsmaterial Gjutstål 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2121983 FESTO Snedsittande ventil 1002559 VZXF-L-M22C-M-A-N112-350-M1-V4V4T-80-16 Kapslingsmaterial Gjutstål 1 st

Beskrivning

Snett passform ventil VZXF-L-M22C-M-A-N112-350-M1-V4V4T-8 0-20 konstruktivt konstruktion=passform ventil med returfjäder, manövrering=pneumatiskt, princip=mjuk, monteringsläge=valfri, monteringsmetod=ledning montering

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tips

Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
