TRU COMPONENTS Luftstyrd ventil TC-14215236 TC-TPV101PX1550NCS Kapslingsmaterial Rostfritt stål Tätningsmaterial PTFE 1

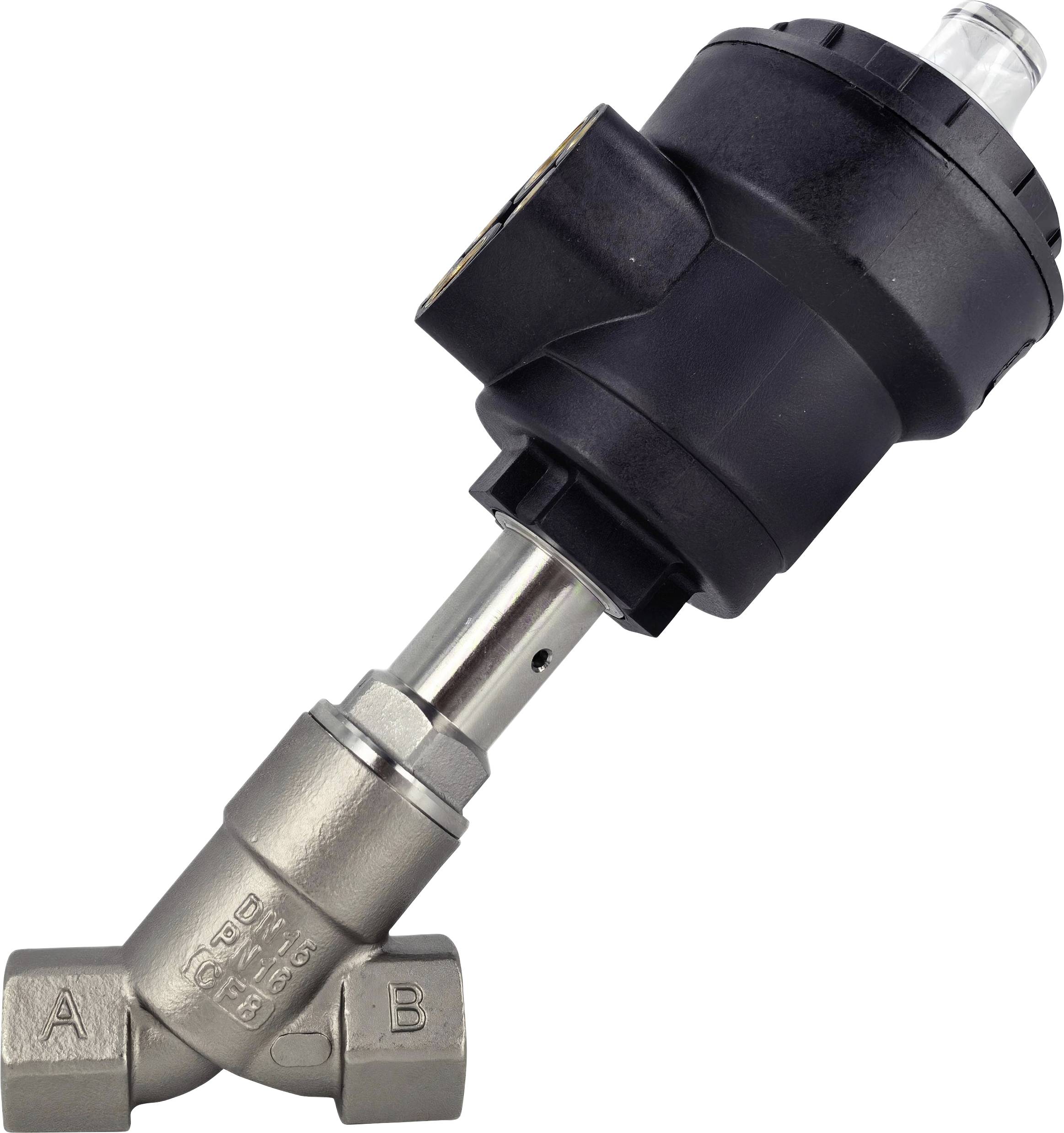

En metallindstriventil med en plastaktuator på toppen, märkt "A" och "B" på sidorna, använd för att kontrollera vätskeflöde i rörledningar.

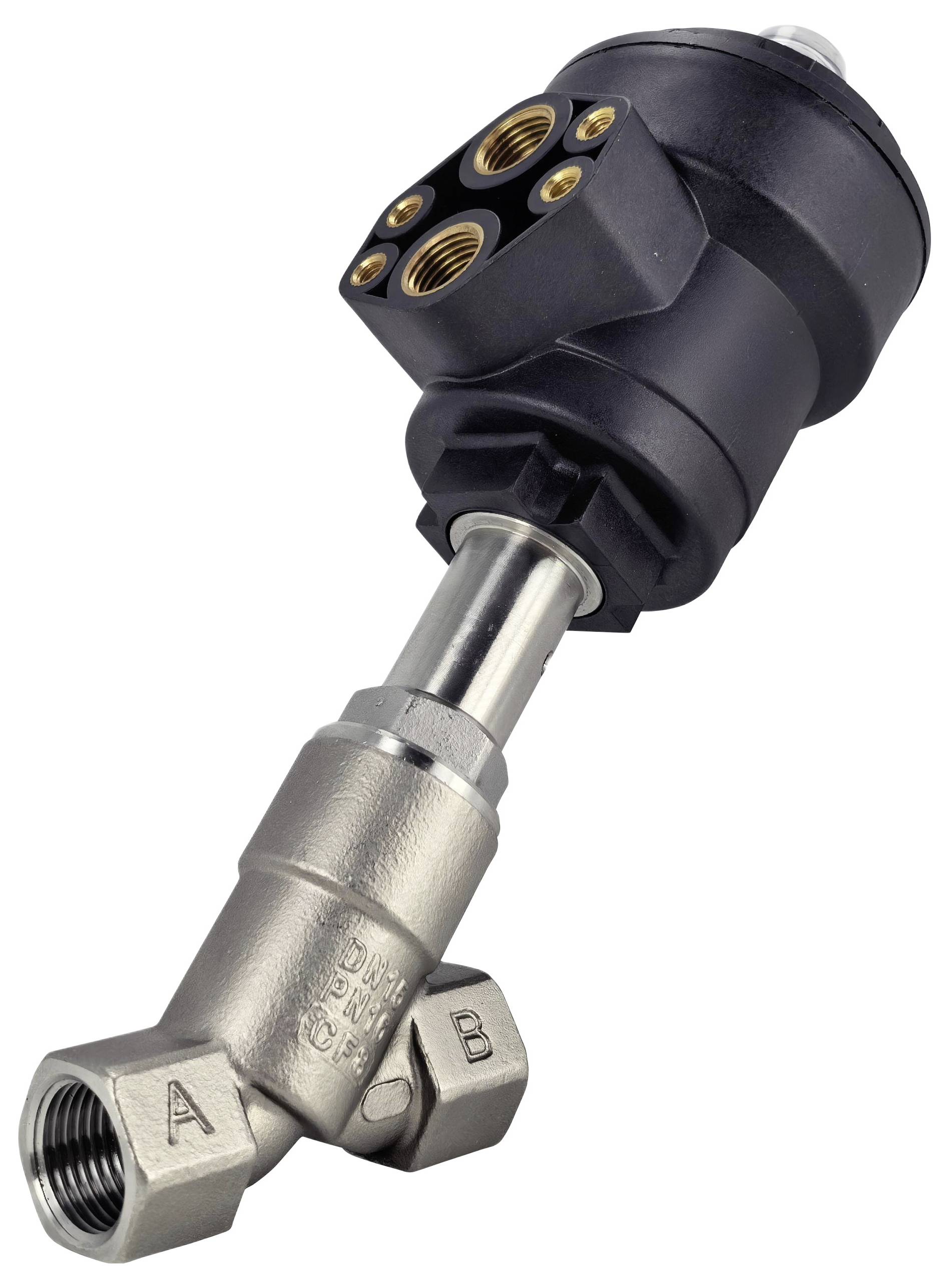

'En ventil med två märkta portar, A och B, och en svart roterande aktuator på toppen, utformad för att kontrollera vätskeflöde i rörsystem.'

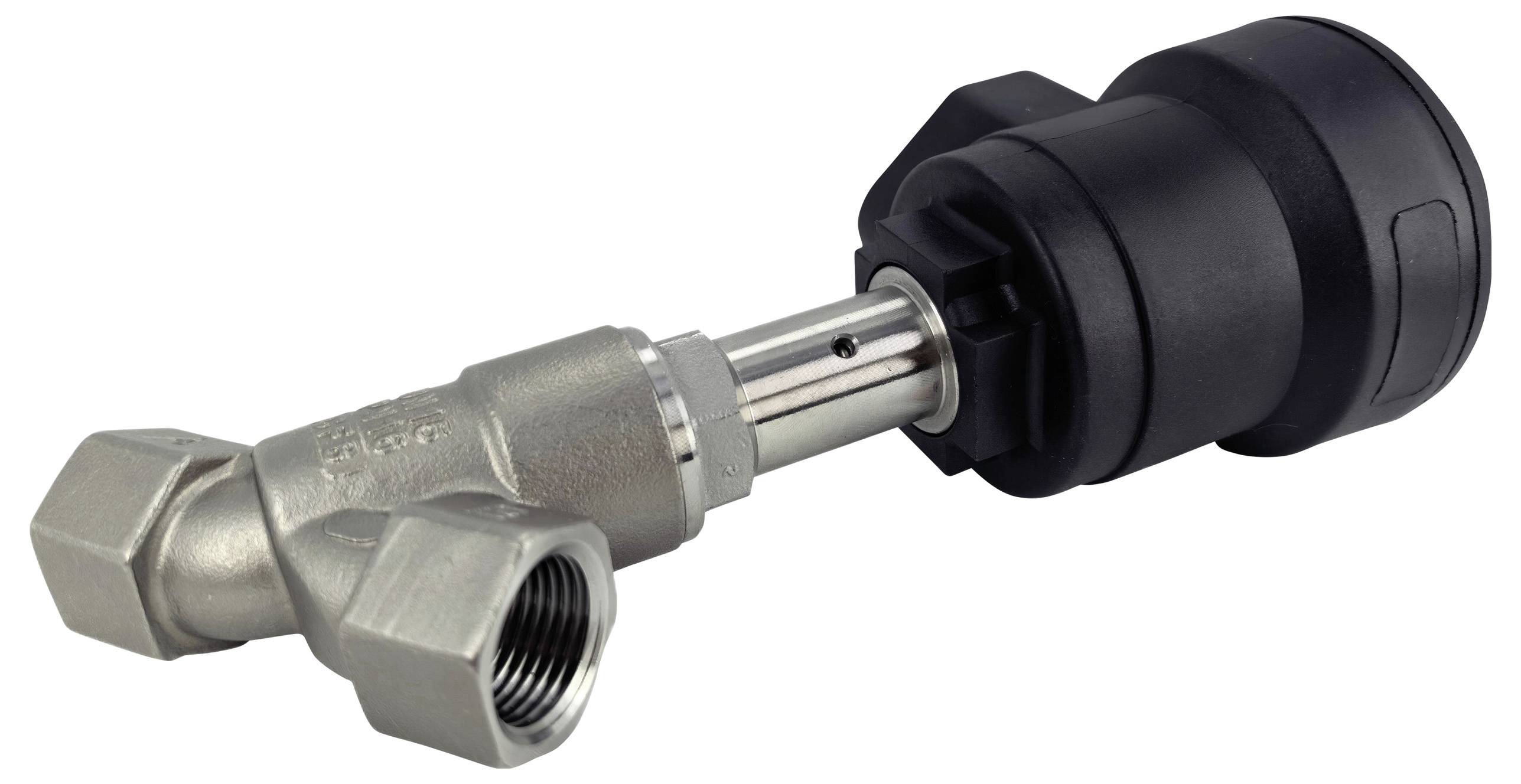

En metallisk vinkelbindare ansluten till en plastkylinder, troligen en del av ett rörsystem eller ventilationssystem, visad mot en vit bakgrund.

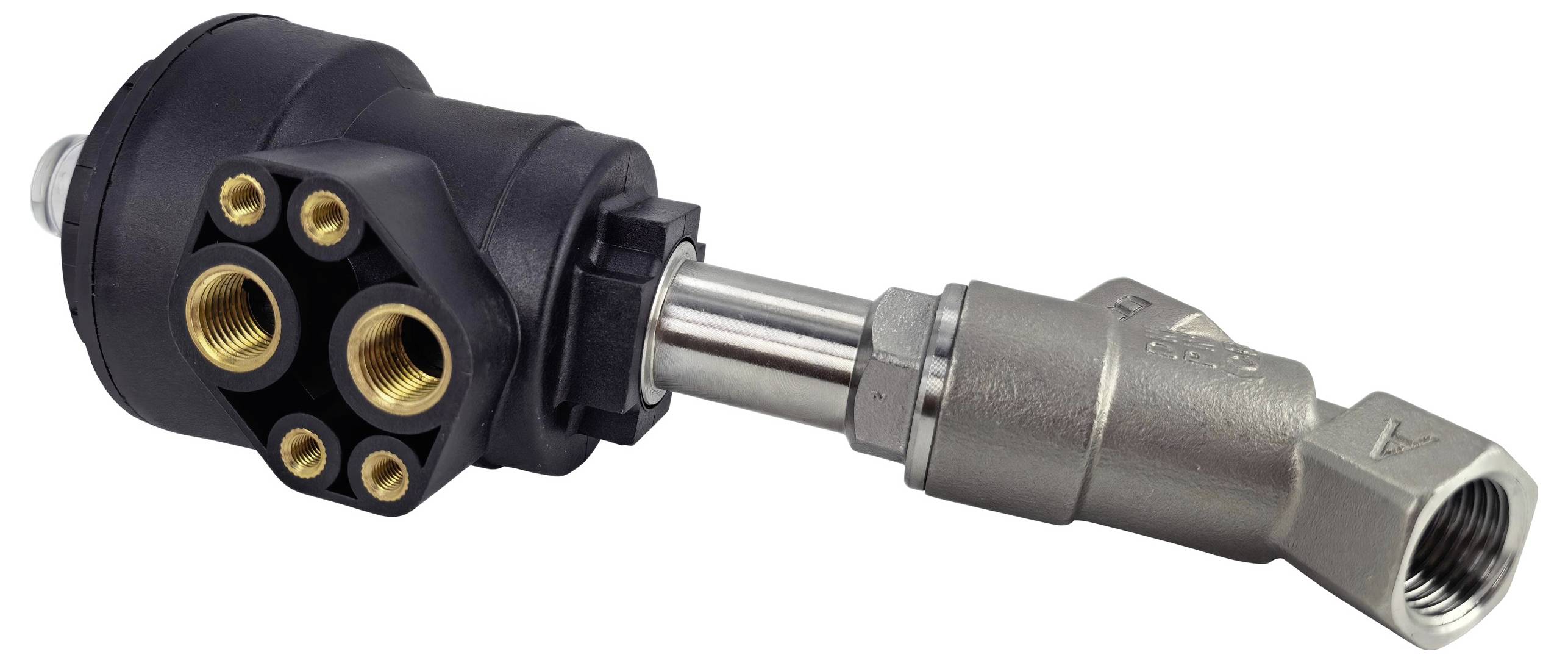

En närbild av en hydraulisk styrklaff med flera mässingsportar och ett stålkopplingsrör som visar detaljerade konstruktionskomponenter.

1/4

Datablad (PDF)

Leverans ons. 7 okt.

19 Styck

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

2/2-vägs snedsittande ventil G1/2" 16 bar max.

Anslutningsstorlek G1/2"
Ventilstorlek: DN15
Normalt sluten.
Max. Tryck 16 bar.
Styrtryck 2 - 10 bar.
Medeltemperaturintervall: -10 - 180 °C.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tekniska specifikationer

Ventilstorlek: DN15
Värdtyp: Enkelverkande
Normalt sluten.
Kolvdiameter 50 mm

Typ: TC-TPV101PX1550NCS

Typ av produkt: Luftstyrd ventil

Kapslingsmaterial: Rostfritt stål

Anslutningstyp: G 1/2

Drifttryck (max.): 16 bar

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Tillverkarnr.: TC-14215236

Drivningsdimension Ø: 50 mm

Driftstryck (min.): 0 bar

Tätningsmaterial: PTFE

Funktion: 2/2-vägs

Medietemperatur, intervall: -10 till +180 °C

Max. medietemperatur: +180 °C

Min. medietemperatur: -10 °C

Medium: Tryckluft

Nominell bredd: 15 mm

Styrtryck (max.): 10 bar

Styrtryck (min.): 2 bar

Verkningssätt: 2/2-vägs

Kv-värde: 4.2

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3553809 TRU COMPONENTS Luftstyrd ventil TC-14215236 TC-TPV101PX1550NCS Kapslingsmaterial Rostfritt stål Tätningsmaterial PTFE 1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553809 TRU COMPONENTS Luftstyrd ventil TC-14215236 TC-TPV101PX1550NCS Kapslingsmaterial Rostfritt stål Tätningsmaterial PTFE 1

Beskrivning

Tips

Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C. QNn-värdet är mätenheten för gaser i liter per minut.
