Name: Dold UH6937.02PS/61 DC24V Tillbakaeffektrelä Antal reläutgångar: 2
Brand: Dold
SKU: 2359199
Availability: BackOrder

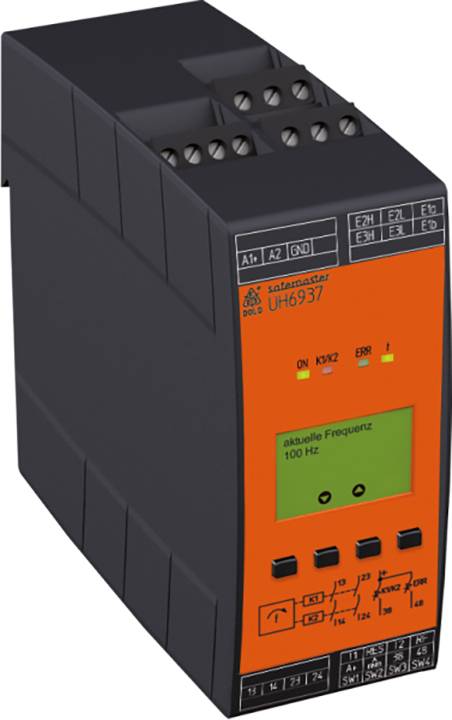

Elektronisk enhet med grått hölje och röd front. En display visar 'nuvarande frekvens 100 Hz'. Flera anslutningar synliga upptill och reglage nedtill.

Liknande avbildning

Typ av produkt

Tillbakaeffektrelä

Antal reläutgångar

Driftspänning

24 V/DC

Typ

UH6937.02PS/61 DC24V

Mätingångar

Universelle Messeingänge für AC-Spannungen von 8 ... 280 V für 1-phasige Überwachung sowie 16 ... 690 V für 1- und 3-phasige Überwachung; Frequenz-Messeingang Spannungsbereich E1a-E2L. E1b-E3L: AC 8 ... 280 V. E1a-E2H. E1b-E3H: AC 16 ... 690 V; Eingangsfrequenz: Variante /0_ _: < 700 Hz. Variante /1_ _: < 1200 Hz; Galvanische Trennung: Frequenz-Messeingang zu Hilfsspannung und Ausgangskontakten

Datablad (PDF)

Leverans mån 16 nov.

Antal

Styck

Toal (10 792,00 kr / stycken)

10 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Frekvensmätingång
Spänningsområde
E1A-E2L, E1b-E3L: AC 8 ... 280 V
E1A-E2H, E1b-E3H: AC 16 ... 690 V
(Beroende på frekvens se kurva)
Ingångsfrekvens:
Variant /0_ _: < 700 Hz
Variant /1_ _: < 1200 Hz
Galvanisk separering: Frekvensmätingång till hjälpspänning och utgångskontakter
Utlösningströskel (frekvenströskel)
Variant /0_ _: Kan ställas in från 1 Hz... 600 Hz
Variant /1_ _: Kan ställas in från 1 Hz... 1000 Hz
Frekvens frekvensomvandlare
Variant /0_ _: ≥ 1 kHz
Variant /1_ _: ≥ 2 kHz
Mätnoggrannhet: ± 2 %
Stabilitet för det inställda tröskelvärdet vid variation av hjälpspänning och temperatur < : ± 1 %
Hysteres kan ställas in från 2... 10 % från det inställda svarsvärdet
Hjälpspänning UH (till mätingång galvaniskt separerad): DC 24 V
Nätenheten måste uppfylla kraven från SELV / PELV
Spänningsområde: 0,8... 1,1 UH
Nominell förbrukning: Typ. 3.2 W
Säkring av enheten: Intern med PTC
Överspänningsskydd: Internt tack vare VDR
Inkopplingstid reset-knapp > 1,2 s.
Kontaktbestyckning: 2 slutare
Kontakttyp: Relä, tvångsstyrning
Termisk ström ith: 8 A (se gränskurva för totalström)
BRYTFÖRMÅGA ENLIGT AC 15: 3 A/AC 230 V IEC/EN 60947-5-1
ENLIGT DC 13: 2 A / DC 24 V IEC/EN 60947-5-1
Enligt DC 13: 4 A/DC 24 V vid 0,1 Hz

Typ: UH6937.02PS/61 DC24V

Typ av produkt: Tillbakaeffektrelä

Antal reläutgångar: 2

Mätingångar: Universelle Messeingänge für AC-Spannungen von 8 ... 280 V für 1-phasige Überwachung sowie 16 ... 690 V für 1- und 3-phasige Überwachung; Frequenz-Messeingang Spannungsbereich E1a-E2L. E1b-E3L: AC 8 ... 280 V. E1a-E2H. E1b-E3H: AC 16 ... 690 V; Eingangsfrequenz: Variante /0_ _: < 700 Hz. Variante /1_ _: < 1200 Hz; Galvanische Trennung: Frequenz-Messeingang zu Hilfsspannung und Ausgangskontakten

Driftspänning: 24 V/DC

Mått.: (L x B x H) 121 x 45 x 107 mm

Bredd: 45 mm

Höjd: 107 mm

Längd: 121 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2359199 Dold UH6937.02PS/61 DC24V Tillbakaeffektrelä Antal reläutgångar: 2

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359199 Dold UH6937.02PS/61 DC24V Tillbakaeffektrelä Antal reläutgångar: 2

Beskrivning

Varvtal- och frekvensvakt UH 6937 används för säker frekvensövervakning av växelspänningar. Den används för övervakning av utgångsfrekvensen för frekvensomriktare eller för övervakning av frekvensen för driftslägningsmotorer. Ett annat användningsområde är övervakning av drivanordningar på krananläggningar. Tack vare displayen på framsidan kan parametrarna för det aktuella användningsområdet enkelt och bekvämt ställas in och när som helst ändras.

· uppfyller kraven
Prestandanivå (PL) e och kategori 4 enligt en ISO 13849-1
SIL-REAL-REMOTS (SIL CL) 3 · enligt IEC/en 62061
Safety Integrity Level: SIL 3 · enligt IEC/en 61508
Safety Integrity Level: SIL 3 · enligt IEC/en 61511
· över-, underfrekvens eller fönsterövervakning av enfasig eller trefasiga växelspänningar
· användarvänlig display på framsidan
För bekväm, menystyrd parametrering
För bör- och ärvärdesvisning i Hz
· Snabb responstid genom periodisk mätning av ingångsfrekvens
· universella mätingångar för AC-spänningar från 8... 280 V för 1-fas-övervakning samt 16... 690 V för 1- och 3-fas-övervakning
· ställbar hysteres
· Inställbar delningsfördröjning 0... 100 s.
· inställbar startbryggningstid från 0... 100 s.
· Inställbar larmfördröjning 0,1... 100 s.
· Larmminne eller automatisk återställning
· galvanisk separering mellan mätingång, hjälpspänning och utgångskontakter
· 2-kanals konstruktion
· tvångsstyrda utkontakter
· Lysdioddisplayer och 2 halvledarsignaleringsutgångar
· 45 mm bredd
· med insticksbara anslutningsblock för snabba enhetsbyten

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
