Name: Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s Nätfrekvensvakt Antal reläutgångar: 2
Brand: Dold
SKU: 2359208
Availability: BackOrder

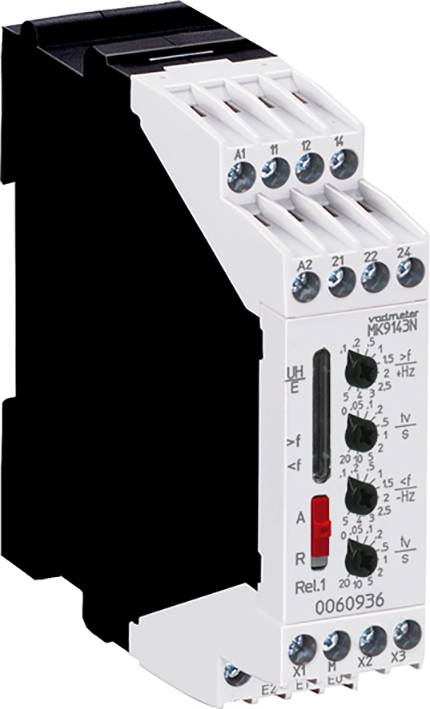

Bilden visar ett elektroniskt relä med olika anslutningar och märkningar för styrning av elektriska signaler.

Liknande avbildning

Typ av produkt

Nätfrekvensvakt

Antal reläutgångar

Driftspänning

230 V/AC

Typ

MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s

Mätingångar

Störfester Meßeingang

Datablad (PDF)

Leverans fre 13 nov.

Antal

Styck

Toal (3 112,00 kr / stycken)

3 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Hjälpspännings- och temperaturinflöde: Mindre än 200 ppm (< 0,02 %)
Hysteres: 1/8 för den inställda avvikelsen från börfrekvensen
Tidsfördröjning: Separat justerbar för över- och underfrekvenslarm: 0... 20 s steglöst till logaritmisk delad skala
Inställning av responsen (frekvenströsklar för larm)
Kan ställas in steglöst, separat för överlarm och underfrekvenslarm: Vardera 45... 65 Hz
Inställningsnogrannhet: Ca. 1 Hz
Hysteres: Kan ställas in steglöst, för överlarm och underfrekvenslarm: Vardera 0,5... 20 % av det inställda larmtröskelvärdet
Kontaktbestyckning: 2 x 1 växlare, vardera 1 för över- och underfrekvenslarm
Termisk ström ith: 4 A.
Brytförmåga enligt AC 15 slutande: 3 A/AC 230 V IEC/en 60947-5-1
ÖPPNARE 1 A/AC 230 V IEC/EN 60947-5-1
EFTER DC 13 SLUTARE: 1 A/DC 24 V IEC/EN 60947-5-1
ÖPPNARE 1 A/DC 24 V IEC/EN 60947-5-1
Elektrisk livslängd enligt AC 15 vid 1 A, AC 230 V: 1,5 x 105 kopplingsp. IEC/EN 60947-5-1
Kortslutningsskydd
Max. smältsäkring 4 A GG / GL IEC/en 60947-5-1
Mekanisk livslängd 30 x 106 omslagscykler

Typ: MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s

Typ av produkt: Nätfrekvensvakt

Antal reläutgångar: 2

Mätingångar: Störfester Meßeingang

Driftspänning: 230 V/AC

Mått.: (L x B x H) 97 x 22.5 x 90 mm

Vikt: 210 g

Bredd: 22.5 mm

Höjd: 90 mm

Längd: 97 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s Nätfrekvensvakt Antal reläutgångar: 2

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s Nätfrekvensvakt Antal reläutgångar: 2

Beskrivning

Frekvensövervakning av egenproducerande anläggningar och lokal strömförsörjning, övervakning av generatorer, strömaggregat etc.

· enligt IEC/en 60 255, VDE 0435 del 303
· övervakning av 50 - och 60 Hz-strömförsörjning på över- Och underfrekvens
· övervakning av egenproducenter och lokala strömförsörjningar
· exakt frekvensmätning och snabb responstid
· Mätningstålig mätingång
· separat inställbara larmtrösklar för över- och underfrekvens med separata Reläutgångar (1 eller 2 växlare)
· LED-visning för hjälpspänning, ingångsfrekvens, över- och underfrekvenslarm
· bredd 22,5 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
