Name: Doepke 09147998 Jordfelsbrytare 63 A
Brand: Doepke
SKU: 3795857

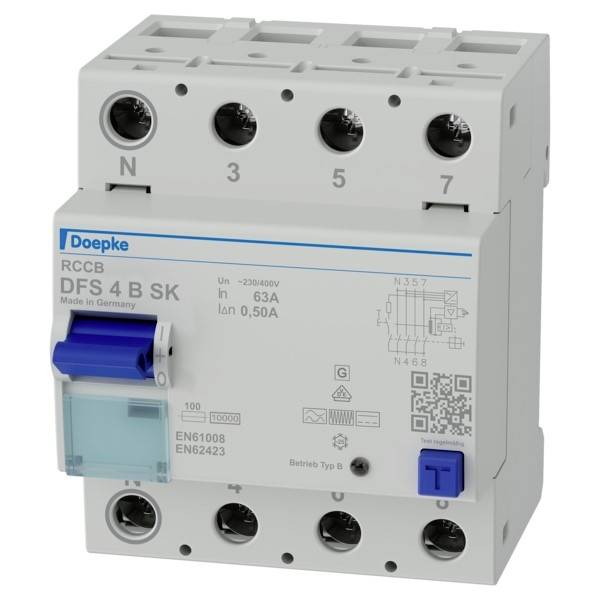

Doepke RCCB-strömbrytare med blå brytare och QR-kod, märkt DFS 4 B SK, 63A, 0,50A, för elektriskt skydd.

Toppvy-diagram av en rektangulär bräda med fyra stora hållen i hörnen, en central låda-liknande komponent på vänster sida och en liten "T"-markering i nedre höger.

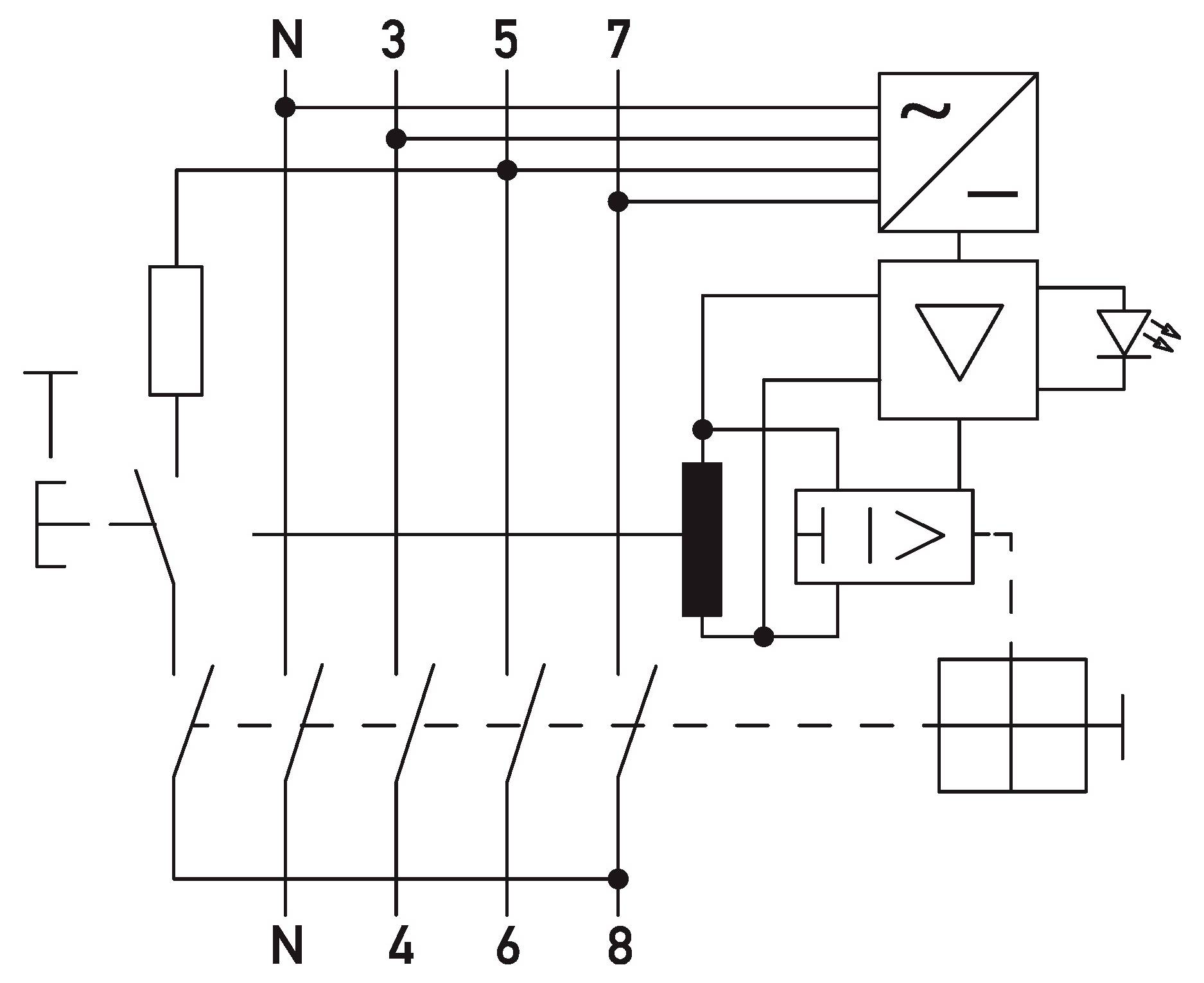

Elschema över huvudspänningsingång N, 3, 5, 7 och utgång N, 4, 6, 8 anslutna till en kontrollmodul med likriktare, transformator, relä och indikator-LED.

1/3

Typ av produkt

Jordfelsbrytare

Antal poler

Nominell ström - avrundad

63 A

Nominell ström

63 A

Mått.

(B x H x D) 72 x 85 x 75 mm

Datablad (PDF)

Utgått

Rapportera juridiska problem

Höjdpunkter & detaljer

Doepke DFS 4 063-4/0,50-B SK strömavbrott jordfelsbrytare typ B.

Felströms-skyddsbrytare
Typ B
Antal poler: 4

Tekniska specifikationer

Typ av produkt: Jordfelsbrytare

Antal poler: 4

Nominell ström: 63 A

Nominell ström - avrundad: 63 A

Mått.: (B x H x D) 72 x 85 x 75 mm

Utförande: Typ B

Innehåll: 1 st

Bredd: 72 mm

Höjd: 85 mm

Djup: 75 mm

UKCA: Ja

Temperatur vid drift: -25 - 40 °C

Uppskattad strömförbrukning: 63 A

Temperaturintervall (förvaring): -35 - 75 °C

Dokument & nedladdningar

Datablad

Datablad 3795857 Doepke 09147998 Jordfelsbrytare 63 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3795857 Doepke 09147998 Jordfelsbrytare 63 A

Beskrivning

Felströmsskyddsbrytare (RCCB) slår av strömförsörjningen när farligt höga felströmmar uppstår. På så sätt skyddas personer, djur och anläggningar. DFS 4 är två- eller fyrpolig felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta enheterna fyra smala delningsenheter. De finns med många olika felströmstyper och utföranden för märkströmmar upp till 125 A. De stora dubbeldäckklämmorna kan även ta upp stora ledarareor. Utlösningsinställningen av multifunktionsknappen underlättar felsökning. Den kostnadsfria etikettprogramvaran hjälper dig att skriva på. Brytare av typ B är allströmskänslig. De skyddar mot puls- och växelfelström, felström med blandningsfrekvenser och släta likfelström vid frekvenser upp till 150 kHz. Den ökar stötström- och vibrationstålig. Felströmsskyddsbrytare serie SK står för felströmsskydd och en hög anläggningstillgänglighet. De kännetecknas av lägre känslighet vid högre frekvenser. Kurvan SK är optimerad för anläggningar där inget brandskydd krävs. Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230 V/400 V och en märkfrekvens på 50 Hz.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
